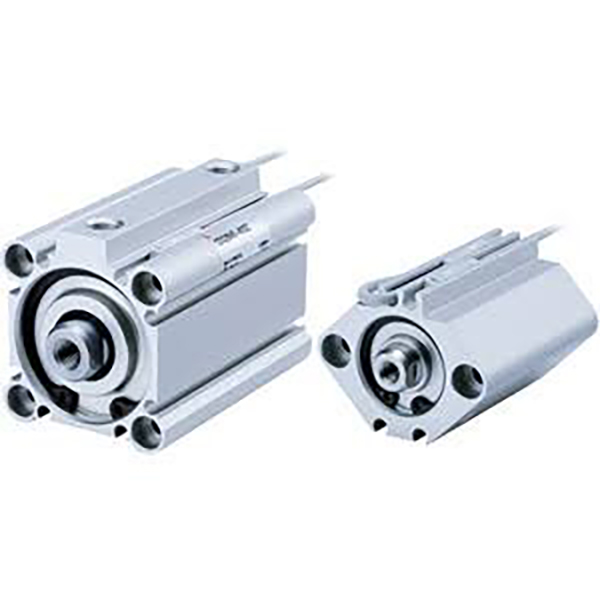

CQ2 시리즈 소형 실린더

SOLH CQ2 정사각형 소형 박형 실린더는 SMC CQ2 시리즈와 완전히 호환됩니다. 초단각 몸체로 기존 타이로드 실린더 대비 길이를 50% 줄여 설치 공간을 절약합니다. 단일 로드, CQ2W 트윈 로드, CQ2K 비회전 피스톤 로드, 옵션인 에어 쿠션 및 초단 스트로크 버전 등 다양한 변형으로 전체 보어 범위 ø4~200mm를 포괄합니다. 자석이 내장된 CDQ2 모델은 돌출된 센서 없이 다면 자석 스위치 장착을 지원합니다. 표준 러버 범퍼가 장착되어 있으며, 고속 작동을 위한 에어쿠션은 옵션입니다. 전자, 자동차 및 포장 자동화의 클램핑, 푸시 및 위치 지정에 널리 사용되는 최대 500만 주기의 서비스 수명을 갖춘 오일 프리 작동을 위해 오일 비축 저마찰 씰을 채택했습니다.

문의 보내기

제품 설명

CQ2 시리즈 소형 박형 공압 실린더

브랜드: Richge Technology의 SOLH

제품개요

SOLH CQ2 시리즈 사각형의 컴팩트하고 얇은 실린더로 원래 CQ2 표준과 완전히 호환됩니다. 매우 짧은 몸체, 표준 타이 로드 실린더에 비해 길이가 50% 감소되었습니다. 전체 보어 범위 Φ4~200mm, 포장, 자동차, 전자 및 일반 자동화 분야의 클램핑, 푸싱 및 위치 지정에 널리 사용됩니다.

구조 및 주요특징

- 정사각형 초박형 알루미늄 본체, 단단한 양극 산화 표면, 높은 강성;

- 크롬 도금 피스톤로드, 가볍고 내구성이 뛰어납니다.

-- 다양한 변형: 단일 로드, 트윈 로드, 비회전 로드, 에어 쿠션, 초단거리 스트로크 버전;

-- 위치 감지를 위한 CDQ2 내장 자석; 다중 측면 센서 홈, 스위치가 돌출되지 않습니다.

-- 표준 고무 범퍼, 고속 작동을 위한 옵션 에어 쿠션;

- 오일 저장소가 있는 저마찰 씰, 오일 프리 작동, 서비스 수명 ≥500만 주기.

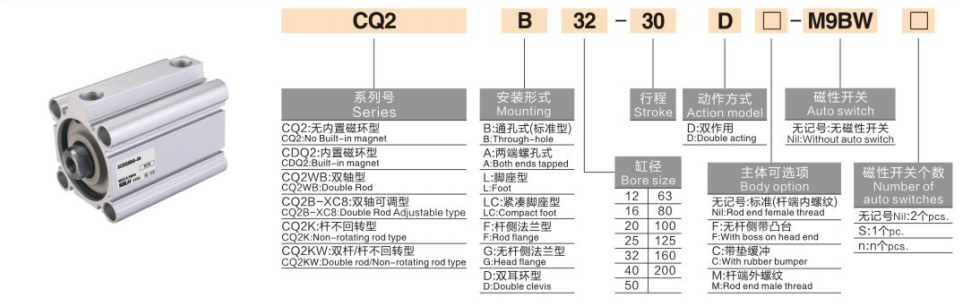

모델 코딩 규칙

1. 예: CDQ2B25-50Z-M9B

-- C: 내장 자석(CDQ2); C 없음 = 비자성 CQ2

-- DQ2: 시리즈 이름

-- B=단일 로드; W=쌍둥이 막대; K=비회전 막대; KW=트윈 회전 방지 로드

-- 25: 보어 크기 4~200mm

-- 50: 스트로크 길이

-- Z: 새로운 경량 표준 구조

-- -C: 에어쿠션 옵션

-- M9B: 자석 스위치

기술 사양

매개변수	사양
보어 크기	4~200mm
작동 압력	0.15~1.0MPa
보증 압력	1.5MPa
온도	비자성체:-10~+70℃; 자석 버전:-10~+60℃
피스톤 속도	50~500mm/초
쿠션	표준 고무 버퍼; 옵션 에어쿠션(-C)
포트 스레드	M3 / M5 / G1/8 / G1/4 / G3/8 / G1/2
매끄럽게 하기	오일 프리 작동
스트로크 공차	≤50mm:±0.5mm; >50mm:±1.0mm

이론적인 추력 및 인장력 @0.5MPa(단일 로드)

보어(mm)	추력(N)	당기기(N)	수평등가하중(kg)
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9
80	2513	2262	125.6
100	3927	3534	196.3
