CQS 시리즈 소형 박형 실린더

브랜드: Richge Technology의 SOLH

제품개요

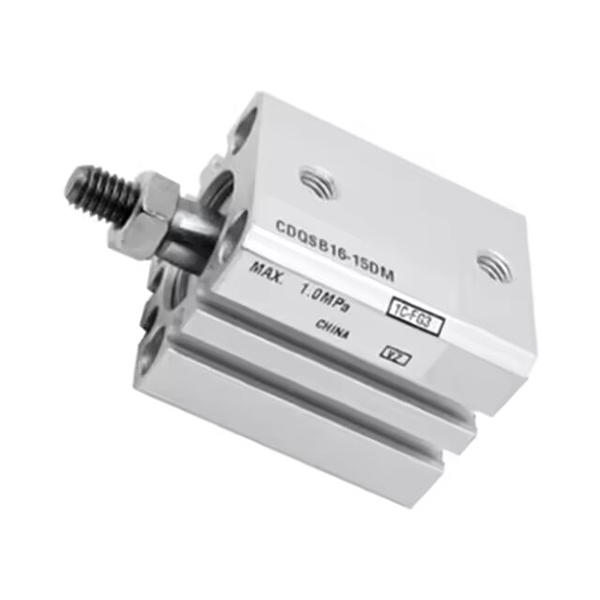

     SOLH CQS 시리즈의 박형 콤팩트 실린더는 SMC CQS 시리즈와 호환 가능합니다. 제한된 설치 공간과 고정밀 짧은 스트로크 응용 분야에 맞게 설계되었습니다. 정사각형 초슬림 바디, 내경 Φ12~25mm, CQ2 시리즈를 기반으로 한 업그레이드된 고정밀 버전입니다. 클램핑, 푸싱 및 포지셔닝을 위한 반도체, 3C 전자 장치 및 정밀 자동화 고정 장치에 널리 사용됩니다.

구조 및 주요특징

     -- 정사각형 초박형 본체, CQ2 모델보다 전체 길이가 짧습니다.

     -- 경질 양극 처리된 알루미늄 배럴, 크롬 도금 피스톤 로드, 높은 강성;

     -- 완전한 변형: 표준 단일 로드, 트윈 로드, 비회전 로드, 긴 수명의 XB24 버전;

     -- 위치 센서 감지를 위한 CDQS 내장 자석; 다중 측면 센서 슬롯, 센서가 실린더 외부로 돌출되지 않습니다.

     - 양쪽 끝 부분에 고무 쿠션이 고정되어 있고 에어 쿠션이 없습니다.

     - 오일 저장소가 있는 저마찰 씰, 오일 프리 작동, 서비스 수명 ≥500만 주기.

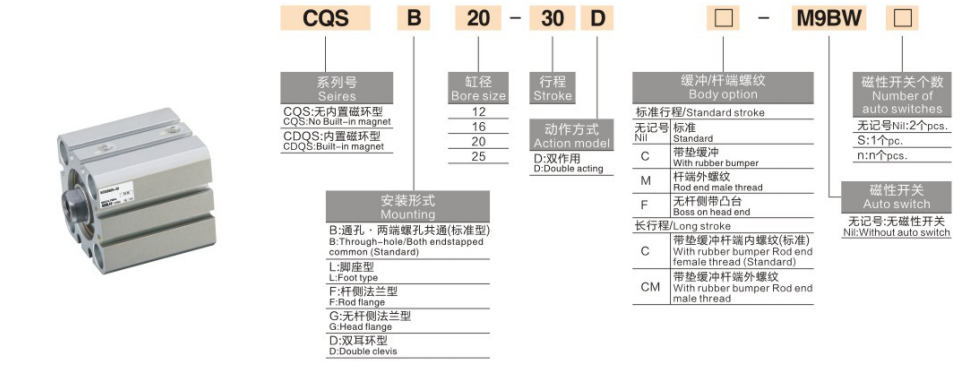

모델 코딩 규칙

   1. 예: CDQSB20-50D-M9BW

     -- C: 내장 자석(CDQS); C 없음 = 비자성 CQS

     -- DQS: 시리즈 이름

     -- B=단일 로드; W=쌍둥이 막대; K=비회전 막대; KW=트윈 회전 방지 로드

     -- 20: 보어 크기 12/16/20/25mm

     -- 50: 스트로크 길이 5~300mm

     -- D: 새로운 표준 구조

     -- M9BW: 자기 스위치 옵션

기술 사양

이론적인 추력 및 당기는 힘 @0.5MPa

한 문장 요약

     SOLH CQS 다양한 구조 변형, 높은 강성 및 짧은 본체를 갖춘 초소형 얇은 공압 실린더, 제한된 공간의 3C 및 반도체 자동화 장비에 이상적인 고정밀 단행정 액추에이터입니다.
