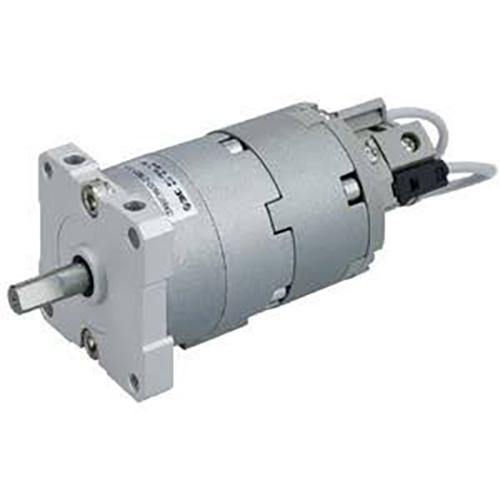

CRBU2 시리즈 프리 마운트 베인형 로터리 액츄에이터

브랜드: Richge Technology의 SOLH

제품 포지셔닝 및 핵심 구조적 특징

     SOLH CRBU2 시리즈는 제한된 공간의 정밀 로터리 스테이션을 위해 설계된 미니 베인형 로터리 스윙 실린더로, 자유로운 다방향 장착, 초박형 경량 본체, 제로 기어 백래시 및 넓은 스윙 각도를 특징으로 합니다. 사용 가능한 보어 크기: 10/15/20/30/40, 다양한 경부하 회전식 뒤집기 요구 사항을 충족하는 단일/이중 베인 옵션 포함.

 1. 핵심 디자인 하이라이트

     -- 베인 다이렉트 드라이브(S 싱글 베인 / D 더블 베인): 기어 변속 없음, 백래시 제로, 부드러운 회전 및 초정밀 포지셔닝

     -- 완전 자유 장착 원통형 개요: 추가 장착 브래킷 없이 장착 가능한 상단/하단/왼쪽/오른쪽/축; CRB2보다 12% 가벼워 조밀하고 컴팩트한 장비 레이아웃 가능

     -- 풀 스윙 각도 범위: 단일 날개 90°/180°/270°; 더블 베인 90°/100°, 최대 싱글 베인 스윙 최대 270°

     -- 이중 튜빙 레이아웃: 다양한 파이프라인 라우팅 레이아웃과 일치하는 표준 측면 포트(접미사 없음)/축 포트(접미사 E)

     -- 확장 가능한 기능 모듈: 옵션 W 각도 조정 장치 및 자기 스위치 설치를 위한 내장 자기 링; 캐비닛 공간을 절약하기 위해 방사형 돌출 부품이 없음

     -- 프리미엄 저누설 씰링 시스템: 포지셔닝 스톱이 내장된 특수 복합 씰, 초저 내부 누설, 깨끗한 생산 환경에 적합한 오일 프리 작동

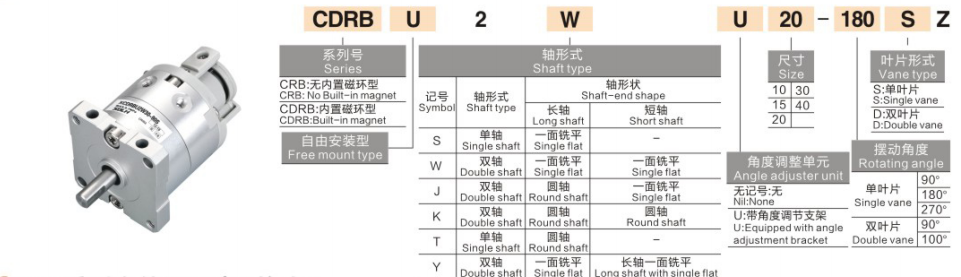

완전한 모델 명명 규칙

  1. 모델 예: CRBU2WU20-180SE-M9BW

 2. 표준주문 참고예

     - 표준 싱글 베인 측면 포트: CRBU2-20-180S

     -- 각도 조절 + 더블 베인 포함: CRBU2W30-90D

     - 축 포트 + 자기 스위치: CRBU2-15-270SE-M9B

표준 범용 기술 사양(테스트 압력: 0.5MPa)

  1. 일반 성능 매개변수

     - 작동 압력 범위: 크기 10/15: 0.2~0.7MPa; 크기 20/30/40: 0.15~1.0MPa

     -- 사용 주위 온도 : 5 ~ 60℃ (공기 배관 내부 결빙 없음)

     -- 각도 반복 위치 정확도: ±0.01°, 제로 백래시 안정적인 회전

     -- 내장 버퍼: 없음; 별도로 구성 가능한 외부 충격 흡수 장치

     -- 허용 충격 운동에너지 : 0.00015 ~ 0.04J (내경에 비례하여 증가)

     -- 윤활 요구 사항: 공장에서 사전 윤활 처리된 오일 프리 설계

  2. 이론 출력 토크표 (단위: N·m @0.5MPa)

  3. 무게 및 전체 치수 참고 (180° 사양)

핵심 경쟁 우위

  1. 다방향 자유 장착으로 공간 절약

     - 원통형 매끄러운 몸체는 브래킷 없이 어떤 표면에도 나사로 고정할 수 있습니다. 12% 더 가벼워진 본체, 초소형 통합 장비 프레임을 위한 최적의 선택

  2. 백래시 제로 초정밀 각도 위치 결정

     -- 직접적인 베인 드라이브는 기어 맞물림 간격을 제거하고 엄격한 정밀 각도 제어 스테이션을 위해 ±0.01° 반복 정확도로 매우 부드러운 회전을 제공합니다.

  3. 선택적인 정지 장치를 갖춘 넓은 조정 가능한 스윙 범위

     -- 단일 베인 최대 270° 스윙; W 각도 조정 모듈을 통해 스트로크 0~240°의 무한 조정이 가능하며 편리한 다중 스테이션 각도 미세 조정이 가능합니다.

  4. 더블 베인은 동일한 외형에서 두 배의 토크를 제공합니다.

     -- 동일한 외부 치수, D 더블 베인 모델은 S 싱글 베인의 두 배 토크를 제공하여 더 높은 회전 부하를 처리합니다.

  5. 긴 수명의 오일 프리 밀봉 구조

     -- 저마찰 복합 밀봉, 500만 회 이상의 스위칭 주기 사용 수명, 일반 작업장 및 먼지 없는 청정 생산 라인과 호환 가능

장착 방법 및 일반적인 산업 응용 분야

  1. 두 가지 주요 장착 형태

     -- 직접 본체 장착: 나사로 원통형 표면에 고정 가능, 축/방사형 설치 가능, 빠른 분해 및 교체

     -- 보조 평판 결합 장착: 장착 플레이트를 통해 수평 또는 수직으로 고정하며 로봇 엔드 이펙터, 장비 측면 및 상단 숨겨진 설치에 이상적입니다.

  2. 일반적인 응용 시나리오

     -- 3C 전자 자동화: 미니 부품 뒤집기, 카메라 회전 위치 지정, 지그 각도 전환, 검사 스테이션 회전 인덱싱

     -- 정밀 조립 라인: 나사 조임 회전 메커니즘, 단자 압착 각도 조정, 가벼운 공작물 180° 회전율

     -- 포장 기계: 재료 배플 회전, 라벨 부착 각도 미세 조정, 짧은 스트로크 회전 공급

     -- 일반 자동화 장비: 장비 도어 로터리 스위치, 생산 스테이션 스위칭, 고주파 경부하 왕복 회전

선택 비교: CRBU2 프리 마운트 VS CRB2 표준 마운트 로터리 액츄에이터

3단계 빠른 선택 가이드

  1. 토크 부하에 따른 내경 선택

     -- 실제 작동 토크를 계산하고 토크 안전 여유가 50%인 모델을 선택합니다.

     -- 10 0.13N·m / 15 0.33N·m / 20 0.82N·m / 30 2.06N·m / 40 3.92N·m

  2. 베인 종류 선택

     -- 가벼운 저토크 부하 → S 싱글 베인; 고중 회전부하 → D 더블베인(더블 토크 출력)

  3. 구성 매칭

     -- 각도 미세 조정 필요: 접미사 W 각도 조정 장치 추가(0~240° 무한 조정 가능)

     - PLC 위치 신호 피드백: M9B/M9BW 자기 스위치를 장착하여 양방향 회전 제한을 감지합니다.

     -- 파이프라인 라우팅 수요: 표준 측면 포트는 공백, 축 중앙 공기 포트는 접미사 E

한 문장 요약

     SOLH CRBU2 프리 마운트 베인 로터리 실린더는 브래킷 없는 임의 설치, 제로 백래시 ±0.01° 정밀도, 이중 단일/이중 베인 토크 옵션 및 측면/축 공기 포트 레이아웃, W 각도 조절기 및 M9BW 자기 스위치(옵션), 3C용 경량 소형 솔루션, 정밀 조립 및 패키징 경부하 회전식 뒤집기 스테이션을 특징으로 합니다.
