CU/CDU 시리즈 프리 마운트 실린더

SOLH CU/CDU 직사각형 프리 마운트 실린더는 다면 장착 구멍이 있는 초박형 블록 구조를 갖추고 있어 브래킷 없이 다각도 직접 설치가 가능하여 장비 공간을 절약합니다. 완전한 변형에는 비자성 CU, 자석 장착 CDU, CDUK 비회전 로드 및 CDUW 이중 가이드 로드 모델이 포함됩니다. 보어 크기 Φ6~32mm, 단동형/복동형으로 제공되며 양쪽 끝에 고정 고무 완충 장치가 있어 지속적인 오일 프리 작동이 가능합니다. CDU 시리즈는 위치 감지를 위해 CMSH 및 DMSH 자기 스위치와 호환되며 부분적인 측면 부하를 견딜 수 있습니다. 3C 및 반도체 지그, 자동화 스토퍼, 가벼운 클램핑 포지셔닝 및 소형 자동화 장비용 소형 프레스핏 메커니즘에 널리 사용됩니다.

문의 보내기

제품 설명

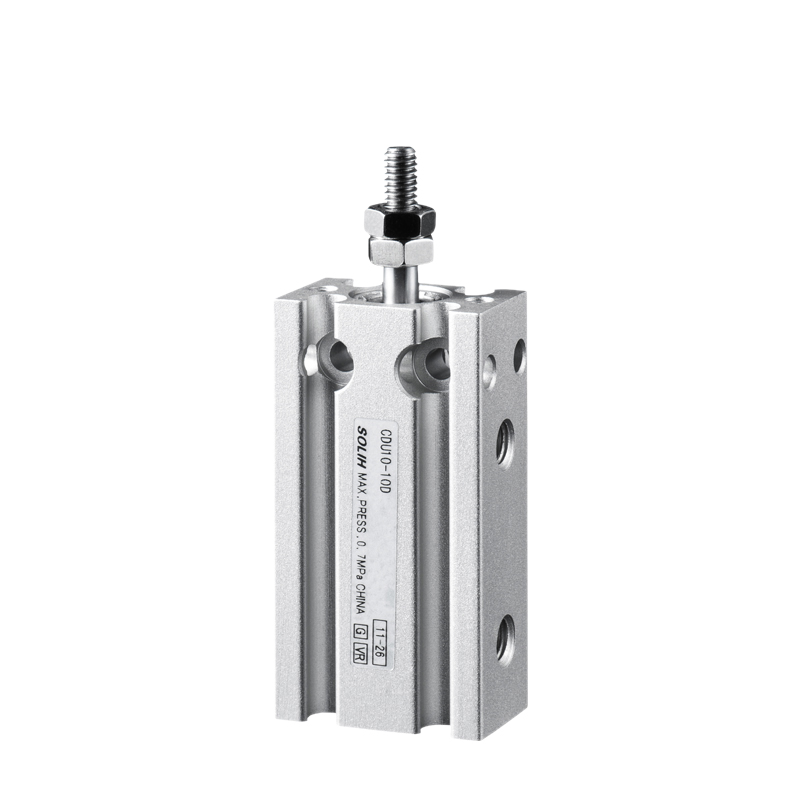

CU/CDU 시리즈 프리 마운트 실린더

브랜드: Richge Technology의 SOLH

제품개요

SOLH CU/CDU 시리즈 직사각형 블록 프리 마운트 실린더. 다중 표면 장착 구멍을 통해 브래킷 없이 모든 방향으로 직접 설치할 수 있습니다. 설치 공간이 제한된 자동화 장비의 경부하 푸싱, 클램핑 및 위치 결정에 널리 사용되는 초박형 컴팩트 디자인입니다.

시리즈 변형

모델	특징	애플리케이션
CU	자석 링이 없으면 자기 스위치를 장착할 수 없습니다.	위치 피드백이 없는 비용에 민감한 프로젝트
CDU	자석 내장, CMSH/DMSH 자기 센서 지원	확장/후퇴 위치 감지 필요
CUK/CDUK	회전하지 않는 피스톤 로드	공작물 각도를 고정해야 하며 샤프트 회전을 방지해야 합니다.
CUW/CDUW	트윈 피스톤 로드, 통합 가이드, 비틀림 방지	측면 하중 및 상쇄력이 있는 응용 분야

핵심 장점

-- 다방향 장착: 바닥, 측면 또는 끝면에서 설치하고 장착 브래킷을 저장합니다.

-- 슬림한 직사각형 몸체, 표준 타이로드 실린더보다 40% 더 얇음;

-- 다중 구조: 표준 단일 막대, 회전 방지 막대, 이중 유도 막대;

-- 조정 가능한 센서 슬롯이 있는 내장형 자석 버전(CDU)

- 자체 윤활 베어링, 오일 프리 연속 작동;

-- 충격과 소음을 줄이기 위해 고무 완충 패드를 고정했습니다.

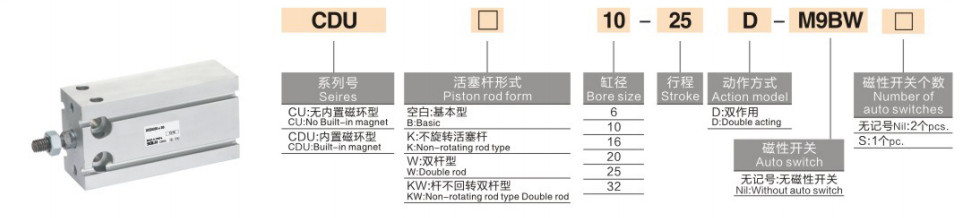

모델 코딩 규칙

1. 예: CDU16×30S

-- CDU: 시리즈 이름, C=내장 자석; K=비회전 막대; W=이중봉

-- 16: 구멍 크기 (mm):6,10,16,20,25,32

-- 30: 스트로크 길이(mm)

-- S: 표준 사양

기술 사양

매개변수	사양
보어 크기	6,10,16,20,25,32mm
표준 스트로크	5~60mm
연기형	복동(기본값); 단동 스프링 리턴/아웃 확장
작동 압력	복동: 0.05~0.7MPa; 단동:0.15~0.7MPa
보증 압력	1.05MPa
온도	-10~60℃(공기 중에 얼음이 없음)
피스톤 속도	50~500mm/초
쿠션	양쪽 끝에 고정된 고무 버퍼
포트 스레드	M5×0.8(ø6/10); PT1/8(Φ16~32)
매끄럽게 하기	오일 프리 작동

이론적 추력 및 당기는 힘(N)

보어(mm)	추력/당김 영역	0.2MPa	0.4MPa	0.6MPa	0.7MPa
6	28.3 / 25.4	5.7 / 5.1	11.3 / 10.2	17.0 / 15.2	19.8 / 17.8
10	78.5 / 70.7	15.7 / 14.1	31.4 / 28.3	47.1 / 42.4	54.9 / 49.5
16	201.1 / 181.0	40.2 / 36.2	80.4 / 72.4	120.7 / 108.6	140.8 / 126.7
20	314.2 / 282.7	62.8 / 56.5	125.7 / 113.1	188.5 / 169.6	219.9 / 197.9
25	490.9 / 452.4	98.2 / 90.5	196.4 / 181.0	294.5 / 271.4	343.6 / 316.7
32	804.2 / 754.8	160.8 / 151.0	321.7 / 301.9	482.5 / 452.9	562.9 / 528.4
