DSNU 시리즈 스테인레스 스틸 미니 실린더 | ISO 6432 표준 부식 방지 공압 실린더

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조적 특징

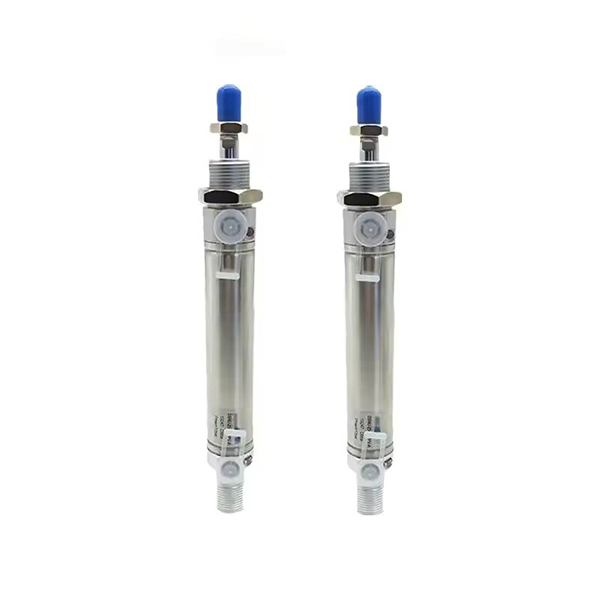

     SOLH DSNU 시리즈는 ISO 6432 및 CETOP RP52P 국제 표준을 완벽하게 준수하는 고성능 스테인리스 스틸 미니 공압 실린더입니다. 전체 SUS304 스테인레스 스틸 실린더 튜브와 피스톤 로드, 자체 조정 공압 쿠션, 우수한 내식성 및 매우 긴 사용 수명을 특징으로 하는 Φ8 ~ Φ63mm의 보어 범위를 포괄합니다. FESTO DSNU, SMC CM2 및 Airtac MG 시리즈와 호환되며 습하고 약산성 및 약알칼리 작업 조건을 갖춘 식품, 제약, 전자, 포장, 섬유 및 특수 자동화 시나리오에 널리 사용됩니다.

  1.1 글로벌 표준 및 완전한 호환성

     ISO 6432 및 CETOP RP52P 범용 산업 표준에 따라 엄격하게 제조되었으며 모든 장착 치수 및 인터페이스 사양이 전 세계적으로 통일되어 있습니다. 주류 국제 브랜드 미니 실린더와의 완벽한 호환성을 달성하여 무수정 교체 및 표준 자동화 장비의 일괄 업그레이드를 지원합니다.

  1.2 전체 스테인레스 스틸 부식 방지 구조

     단조 알루미늄 합금 엔드 커버와 일치하는 프리미엄 SUS304 스테인레스 스틸 실린더 튜브 및 피스톤 로드를 채택했습니다. 일체형 소재 구조로 뛰어난 방청성, 방식성, 고강도 성능을 발휘하며 고습, 먼지, 약산, 약알칼리 등 열악한 환경에 완벽하게 적응하며 일반 알루미늄 미니 실린더보다 내구성이 뛰어납니다.

  1.3 롤러 압착된 견고한 구조

     단단하고 견고한 전체 구조, 뛰어난 진동 저항 및 안정적인 작동을 갖춘 엔드 커버 연결을 위해 전문 롤러 압착 밀봉 기술을 채택했습니다. 유선형의 둥근 직선 형태는 구조가 간단하고 일일 분해 및 유지 관리가 편리하여 추후 운영 비용이 절감됩니다.

  1.4 다양한 모션 및 짧은 유형의 컴팩트 옵션

     • DSNU 복동: 기존 리니어 자동화에 가장 보편적인 표준형 듀얼엔드 흡기 왕복운동입니다.

     • DSNU-…-P 단동(푸시 아웃): 스프링 푸시아웃 구조, 정전 후 자동 확장으로 안전 재설정 시나리오를 구현합니다.

     • DSNU-…-R 단동(풀백): 스프링 리턴 구조, 보호 위치 결정 메커니즘을 위한 정전 후 자동 후퇴.

     • DSNU-…-PPV 자체 조정 쿠션: 듀얼 엔드 지능형 자체 조정 공압 버퍼, 수동 조정이 필요하지 않으며 전체 압력 범위 고속 작동에 적합합니다.

     • DSNU-S 쇼트 타입: 표준형 대비 전체 길이가 35mm 짧고 폭이 40% 더 좁으며, 매우 좁은 공간 설치 시나리오에 맞게 맞춤 제작되었습니다.

  1.5 업그레이드된 쿠션 및 저마찰 씰링 시스템

     기본적인 소음 및 충격 감소를 위한 탄성 완충 패드(P)가 기본 장착되어 있습니다. 고속 빈번한 움직임을 위한 자동 적응형 버퍼링을 통해 0.1~1.0MPa 전체 압력 범위에 적응하는 혁신적인 PPV 자체 조정 에어 쿠션 옵션. 양방향 저마찰 복합 씰과 내장형 오일 저장 홈이 장착된 이 실린더는 초저 시동 압력, 안정적인 오일 프리 작동 및 800만 사이클 이상의 수명을 특징으로 합니다.

  1.6 정밀 자기 유도 구성

     옵션으로 내장된 자기 링(A 코드)은 FESTO SMT 및 SMC M9B 시리즈 자기 스위치와 호환되어 실시간 정확한 피스톤 위치 감지 및 PLC 신호 연결 제어를 실현하고 자동화된 사이클 위치 지정 및 지능형 모니터링을 지원합니다.

2. 완전한 모델 명명 규칙 및 주문 예

 1. 전형적인 모델 구조: DSNU25-100-PPV-A-MQ

  2. 표준 주문 예

     • 복동 PPV 쿠션 자석 모델: DSNU32-75-PPV-A-MQ(보어 32mm, 스트로크 75mm, 측면 플랜지 장착, 자기 장착)

     • 쇼트형 복동탄성쿠션모델: DSNU-S20-50-P-A(내경 20mm, 스트로크 50mm, 초소형 짧은 몸체, 자석 장착)

     • 단동 스프링 리턴 모델: DSNU16-30-R-P-A (16mm 보어, 30mm 스트로크, 스프링 리셋, 자기 장착)

3. 핵심 기술 매개변수(표준형)

4. 0.5MPa 이론 추력 및 장력 참고표(Single Rod)

  4.1 복동(DSNU) 성능 데이터

  4.2 단동(DSNU-R 스프링 리턴) 성능 데이터

5. 장착 형태 및 파생 모델

  5.1 다양한 범용 장착 방법

     • MQ 측면 포트 플랜지: 측면 공기 흡입구가 있는 표준 플랜지 고정 장착, 기존 자동화 레이아웃에 가장 보편적인 유형

     • MA 축 포트 플랜지: 제한된 축방향 설치 공간에 특별히 적합한 축방향 공기 흡입구 설계

     • MH 다이렉트 마운트: 엔드커버 직접고정 구조, 초박형 바디로 좁은 공간 설치에도 적합

     • KP 클램핑 유닛: 임의 스트로크 위치 고정 및 오프셋 방지 위치 지정을 위한 잠금 기능 내장

     • FA/FB 전면/후면 플랜지: 전면 및 후면 플랫 플랜지 고정, ISO 표준 장착 액세서리와 완벽하게 호환 가능

  5.2 핵심 파생 시리즈

     • DSNU 표준: 일반 자동화에 적합한 탄성 또는 에어 버퍼를 갖춘 범용 복동형

     • DSNU-S 쇼트 타입: 초소형 공간 설치 시나리오에 적합한 컴팩트한 단축형 바디

     • DSNU-…-P/R 단동: 안전 리셋 작업 조건을 위한 스프링 푸시아웃/스프링 리턴 단동 모델

     • DSNU-…-PPV 자체 조정 쿠션: 지능형 적응형 버퍼링, 고속 빈번한 순환 작동에 선호

6. DSNU vs CM2 vs MG 선택 비교

7. 3단계 빠른 선택 가이드

     1. 보어 선택: 실제 부하 중량에 따라 적절한 내경을 선택하고, 50% 이상의 안전 여유를 확보하십시오. 고속 작동, 내식성 및 국제 표준 일치 요구 사항을 충족하려면 DSNU 시리즈를 우선시하십시오.

     2. 스트로크 선택: 실제 작업 스트로크에 10~20mm의 안전 여유를 더한 값입니다. 표준 스트로크 제한을 따르십시오: 복동식 ≤500mm, 단동식 ≤150mm.

     3. 기능 구성: 고속 작동(>500mm/s)을 위해서는 PPV 자체 조정 에어 쿠션을 선택하십시오. 좁은 설치 공간에는 DSNU-S 짧은 유형을 선택하십시오. 자동 위치 감지를 위해 자기 링 + SMT/M9B 스위치를 일치시킵니다.

한 문장 요약

     SOLH DSNU ISO 6432 스테인레스 스틸 미니 실린더는 완전 부식 방지 스테인레스 스틸 구조, 자체 조정 지능형 버퍼링, 오일 프리 긴 수명 작동 및 다양한 장착 옵션을 특징으로 하며 식품, 제약, 전자 및 열악한 환경 자동화 장비를 위한 높은 표준 범용 미니 실린더 솔루션 역할을 합니다.
