HFP 시리즈 기계식 병렬 스타일

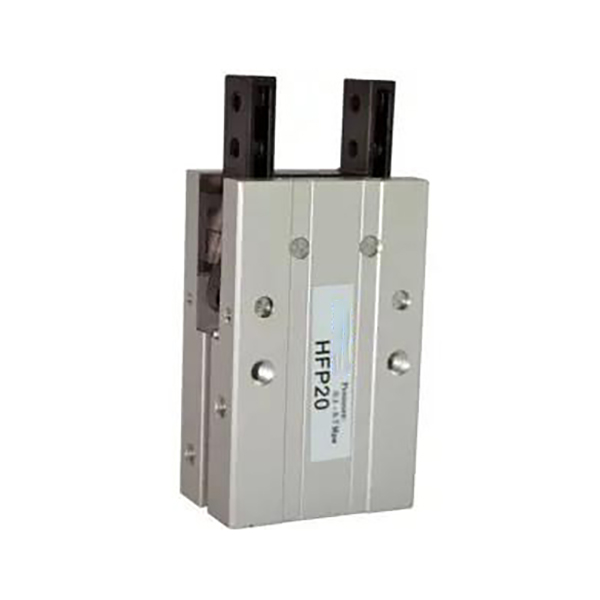

HFP 시리즈 레버형 경제적인 평행 공압 그리퍼

브랜드: Richge Technology의 SOLH

제품개요

     SOLH HFP 시리즈는 2조 병렬 개폐를 위한 기계식 레버 전동 장치를 채택했습니다. 핵심 강점: 경쟁력 있는 가격, 안정적인 클램핑 성능, 3면 범용 장착, 공장에서 사전 설치된 자석 및 내마모성 긴 사용 수명을 갖춘 간단한 레버 메커니즘. 이는 경하중, 고주파 로딩/언로딩 및 비용에 민감한 자동화 스테이션을 위한 경제적인 주류 평행 그리퍼 솔루션입니다.

핵심 구조 및 작동 기능

     -- 작동 원리: 피스톤은 레버 어셈블리를 밀어서 평행 이동을 위해 두 개의 조를 구동합니다. 순수한 기계식 레버 드라이브, 구성 요소 수가 적고 유지 관리 비용이 낮습니다.

     -- 힘 특성: 피스톤이 확장될 때 조가 고정되고 후퇴할 때 해제됩니다. 클램핑력은 개방력보다 20%~30% 더 높아 작업물을 더 안전하게 고정할 수 있습니다.

     -- 안정성 및 정밀도: 조와 본체 사이의 넓은 접촉면이 흔들림을 줄이고 클램핑 정확도를 향상시킵니다. 금속 분리판은 마찰 표면을 격리하여 마모를 줄이고 서비스 수명을 연장합니다.

     -- 유연한 장착: 3개의 장착면(측면/하단/후면). 통합 센서 홈은 추가 브래킷 없이 직접 자기 스위치 설치를 지원합니다.

     -- 재질 및 내구성: 경질 알루마이트 처리된 알루미늄 본체, 내마모성 레버 부품 및 스테인레스 스틸 조. 기계적 사이클 수명 ≥500만 회, 연속 고주파 자동화 작동에 적합합니다.

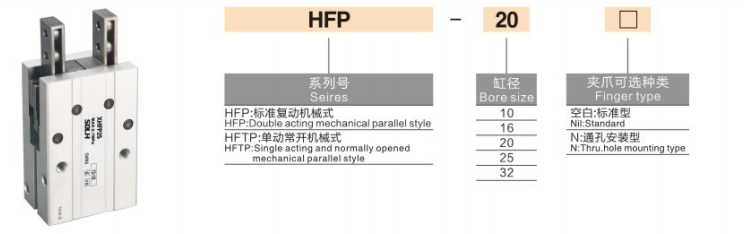

완전한 모델 코딩 규칙

  1. 모델 예: HFP20+2CS1-G

 2. 표준주문 참고예

     -- HFP16: 보어 16, 스위치가 없는 복동 기본 모델

     -- HFP25N: 보어 25, 관통 구멍 장착 버전

     -- HFP32+2CS1-G: 보어 32, CS1-G 자기 스위치 2개 장착

유니버설 코어 기술 사양(복동 @0.5MPa)

핵심 경쟁 우위

   1. 가격 대비 성능이 뛰어난 레버 구조

     -- 간단한 기계식 변속기로 부품 수를 줄입니다. 가격은 가이드 레일 유형 모델의 1/2~2/3에 불과하지만 고급 평행 그리퍼에 가까운 성능을 제공합니다.

   2. 체결력이 높아져 안전성이 향상됩니다.

     -- 연장 시 클램핑력은 해제력보다 20%~30% 더 커서 경부하 조건에서 작업물이 미끄러질 위험이 낮습니다.

   3.3방향 범용 장착

     -- 측면, 바닥 및 후면에 장착 구멍이 있으며 수평, 수직 및 측면 조립을 지원하여 현장에서 쉽게 시운전할 수 있습니다.

   4. 내장 자석, 센서 설치 준비 완료

     -- 영구 자석이 표준으로 통합되어 있습니다. CS1-G 스위치용 본체 예약 슬라이드 홈; 추가 장착 브래킷이 필요하지 않습니다.

   5. 고주기 작동을 위한 내마모성 설계

     -- 금속 마찰 방지 분리기는 부품 마모를 줄여 연속 자동화 생산 라인에 긴 서비스 수명을 제공합니다.

장착 형태 및 일반적인 산업 응용 분야

   1. 장착 옵션

     -- 측면 장착: 조립 라인 로딩/언로딩을 위한 수평 클램핑

     -- 하단 장착: 사출 성형 및 공작 기계 픽 앤 플레이스용 수직 리프팅

     -- 후면 장착: 제한된 좁은 스테이션을 위한 측면 그립

   3. 일반적인 응용 시나리오

     -- 3C & 전자: 소형 플라스틱 부품, 하드웨어 부품 및 배터리 하우징 고정

     -- 자동차 부품: 소형 스탬핑 부품, 고무 요소 및 내부 트림 이송

     -- 포장 및 물류: 소형 상자, 비닐봉지 및 소형 팔레트 따기

     -- 일반 자동화: 스테이션 포지셔닝 클램핑 및 고주파 왕복 핸들링

선택 비교: HFP 레버 VS HFY 피벗 VS MHZ2 선형 가이드 그리퍼

3단계 빠른 선택 가이드

   1. 공작물 질량에 따른 보어 선택

     -- 10 ≤1kg; 16 =1~2kg; 20 =2~3kg; 25 =3~5kg; 32 =5~8kg. ≥30% 안전 마진을 확보하세요.

   2. 뇌졸중 확인

     -- 기계적 간섭을 피하기 위해 조 이동 ≥ 공작물 외부 치수에 최소 2mm 여유 공간을 확보하십시오.

   3. 구성 매칭

     -- 자동 신호 인터록: 2개의 CS1-G 자기 스위치를 장착하여 개방 및 폐쇄 상태를 감지합니다.

     -- 제한된 장비 레이아웃: HFP 3면 장착은 유연한 설치 솔루션을 제공합니다.

한 문장 요약

     SOLH HFP 경제적인 레버형 평행 공압 그리퍼는 더 높은 조임력을 갖춘 기계식 레버 드라이브, 3면 범용 장착 및 내장형 자석 링, 고주파 3C, 포장 및 비용에 민감한 일반 자동 핸들링 스테이션을 위한 이상적인 저비용 경중하중 그리핑 솔루션을 특징으로 합니다.
