HFZ 시리즈 선형 가이드 평행 공압 그리퍼

브랜드: Richge Technology의 SOLH

제품개요

     SOLH HFZ 시리즈는 듀얼 피스톤과 랙 앤 피니언 동기 메커니즘으로 구동되는 통합 롤러/볼 리니어 가이드가 장착된 고강성 평행 그리퍼입니다. SMC MHZ2 시리즈와 완전히 상호 교환 가능합니다.

     세 가지 작동 변형이 가능합니다:

     -- HFZ: 복동형 표준형

     -- HFSZ: 단동 상시 폐쇄(스프링 클램프, 전원 차단 유지)

     -- HFTZ: 단동 상시 열림(스프링 릴리스, 전원 차단 열림) 일반 경하중 및 중하중 정밀 클램핑, 자동 조립 및 로봇 엔드 이펙터 애플리케이션에 적합합니다.

핵심 구조 및 작동 원리

  1. 변속기: 듀얼 피스톤 + 랙 앤 피니언 동기 구동. 두 개의 조는 오프셋이나 편향 없이 완벽한 평행 이동을 유지합니다.

  2. 가이드 시스템: 이동을 방지하기 위해 바닥에 위치 핀이 있는 통합 롤러/볼 선형 가이드. 강성이 우수하고 반복 정밀도가 높으며 오프셋 하중에 대한 저항력이 강합니다.

  3. 작동 모드

     -- HFZ 복동식: 개방/폐쇄용 공기 공급 장치, 범용 연속 생산

     -- HFSZ 단동 NC: 공기 공급 장치가 턱을 엽니다. 에어 차단 시 스프링 클램프(전원 차단 작업물 고정)

     -- HFTZ 단동 NO: 공기 공급 장치가 턱을 닫습니다. 공기 차단 시 스프링 열림(전원 차단 자동 해제)

  4. 구조: 알루미늄 합금 본체, 스테인레스 스틸 조, 내장형 자기 링. 양면 자기 스위치 홈; 다중 장착 표면: 바닥/측면/스루홀.

  5. 위치 정확도: ±0.01mm(보어 6~25); ±0.02mm(보어 32~40), 고주파 사이클링에서 안정적입니다.

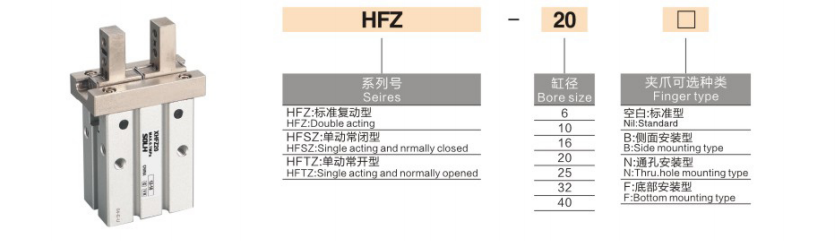

완전한 모델 코딩 규칙

 1. 모델 예:HFZ20N-M9BW

 2. 표준주문 참고사항

     HFZ25N-M9BW 보어 25, 복동, 관통 구멍 마운트, 1m 케이블이 포함된 M9B 자기 스위치.

유니버설 코어 기술 사양

스트로크 및 클램핑력 참고표(0.5MPa, 표준 조)

⚠️ 중요 사항: 조 연장 길이 L이 증가함에 따라 효과적인 클램핑력은 감소합니다. 안전계수 ≥1.5의 부하 검증은 필수입니다.

선호하는 애플리케이션 시나리오

  ✅ 다음과 같은 경우 HFZ 시리즈를 선택하세요:

     -- SMC MHZ2를 직접 교체해야 합니다. 단동 전원 끄기 보류/해제 기능 필요

     -- 경하중 및 중하중 정밀 평행 클램핑: 3C 전자, 정밀 하드웨어, 사출 성형, 포장 장비

     -- 로봇 엔드 이펙터 및 정밀 조립 스테이션에 필요한 높은 강성과 오프셋 하중 저항

     -- 유연한 다방향 장착: 소형 통합 메커니즘을 위한 관통 구멍/측면/하단 설치

주요 선택 지침

   1. 공작물 중량 및 클램핑 모드(외부/내부 파지)에 따라 보어 크기를 선택하고 클램핑력이 실제 하중의 1.5배 이상인지 확인하십시오.

   2.작동 모드 선택

     -- 전원 차단 연속 클램핑 → HFSZ 상시 폐쇄

     -- 전원 끄기 자동 해제 → HFTZ 정상 열림

     -- 안전스프링 수요 없이 지속적인 양산 → HFZ 복동

  3. 장착 선택: 표준 탭 구멍(공백) / 관통 구멍(N) / 플랫폼 또는 브래킷에 맞는 측면 장착(B)

  4. 위치 감지: -M9□ 자기 스위치 장착, 양면 슬롯은 개방 및 폐쇄 신호 피드백을 위한 2개의 스위치를 지원합니다.

  5. 오프셋 하중 제어: 조 확장 길이 L을 제한하고 선형 가이드의 허용 굽힘 모멘트를 초과하지 마십시오.

한 문장 요약

     SOLH HFZ 선형 가이드 평행 공압 그리퍼는 롤러/볼 가이드 및 랙-피니언 동기식 드라이브를 채택하고 다중 마운트 옵션이 있는 복동 HFZ, 단동 NC HFSZ 및 NO HFTZ 변형으로 사용할 수 있으며 ±0.01mm 고정밀도, MHZ2와 직접 상호 교환 가능하며 로봇 EOAT, 3C, 하드웨어 및 일반 자동화 조립을 위한 이상적인 고강성 정밀 클램핑 솔루션입니다.
