ITV 시리즈 고유량 전공 비례 밸브

브랜드: Richge Technology의 SOLH

제품 포지셔닝 및 작동 원리

   1. 제품 포지셔닝

     SOLH ITV 시리즈 고유량 전공 비례 밸브는 SMC 상호 교환이 가능한 전기-공압 변환 부품입니다. 전기 제어 신호를 통해 무단계 연속 공기압 조정을 실현하고 수동 감압 밸브를 완전히 대체하여 자동 고정밀 원격 압력 조절을 달성하며 특히 대용량 대유량 공기 공급 회로에 최적화되어 있습니다.

   2. 핵심 기능 및 원리

     -- 핵심 기능: 자동 및 원격 압력 조절을 위해 전기 제어 신호를 무단 조정 가능한 공기 압력으로 변환합니다.

     -- 작동 원리: 폐쇄 루프 전기 공압식 비례 피드백 시스템. 내장된 압력 센서는 출력 압력을 실시간으로 모니터링하고 편차를 자동으로 보정하여 뛰어난 제어 정확도와 빠른 응답 속도를 제공합니다.

     -- 환경 보호 등급: IP65 방진 및 방적, 가혹한 산업 작업장 조건에서 안정적인 작동

고유량 시리즈 모델 빠른 참조 테이블

범용 일반 기술 사양

     -- 적용 가능한 유체: 건조한 압축공기

     -- 최대 입구 공급 압력: 1.0 MPa

     -- 주위 & 중간 온도: -5 ~ +60℃

     -- 전원 공급 장치: DC24V ±10%(부분 버전은 DC12–15V 지원)

     - 소비전력: 4W 이하(통신 장착 모델)

     -- 모니터 출력 신호: 실제 출력 압력을 갖춘 아날로그 DC1-5V 선형

     -- 포트 스레드 옵션: Rc / NPT / G 평행 스레드, 빠른 푸시인 피팅 옵션

입력 신호 유형 및 모델 접미사 정의

  1. 사용 가능한 제어 신호

     -- 아날로그 입력(주류): DC0~10V 전압 신호, 4~20mA 전류 신호

     -- 다단계 프리셋: 4점/16점 I/O 고정 압력 프리셋 기능

     -- 필드버스 통신: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP(전용 통신 보드 액세서리 필요)

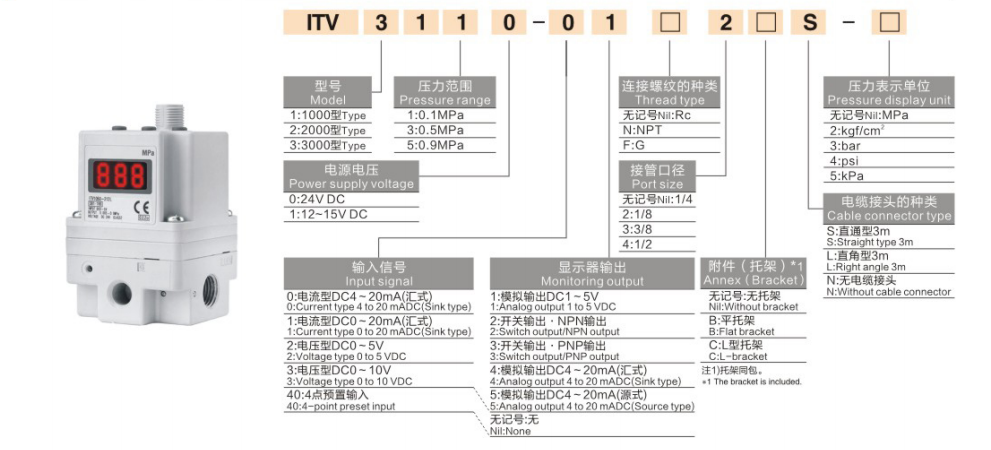

 2. 모델 코드 예:ITV2050-31F2BN3

     -- ITV2050: ITV2000 중간 흐름 시리즈

     -- 31: G1/4 포트 스레드

     -- F: 플랫 장착 브래킷

     -- 2: DC0~10V 아날로그 전압 입력

핵심 제품 장점

  1. 대폭 업그레이드된 대유량 성능

     -- 표준 소유량 ITV 시리즈에 비해 최대 유량 용량이 약 5배 증가하여 대구경 실린더 및 다중 실린더 동기 장비의 빠른 왕복 운동 요구 사항을 완벽하게 충족합니다.

  2. 우수한 고정밀도 및 장기 안정성

     -- ±1% F.S. 이내의 제어 정확도, 초고속 응답 속도 및 작은 압력 변동으로 정밀 조립, 반도체 처리, 자동 코팅 및 기타 높은 표준 생산 라인에 이상적입니다.

  3. 컴팩트하고 가볍고 최적화된 외형

     -- ITV2100 모델 무게는 이전 세대에 비해 19% 감소했으며, 제한된 설치 공간에 맞게 유연한 브래킷 및 베이스 장착이 가능합니다.

  4. 사용자 친화적인 지능형 작동

     -- 실시간 압력 값 시각화를 위한 내장형 고휘도 LED 디지털 디스플레이; 현장 문제 해결 및 유지 관리를 단순화하기 위해 자가 진단 알고리즘과 오류 경보 출력을 갖추고 있습니다.

일반적인 산업 응용 시나리오

     -- 대유량 실린더 및 공압 액추에이터의 압력 제어: 포장 기계, 자동 디스펜싱 및 접착 장비

     -- 다단계 자동 압력 전환: 용접 장비, 리벳팅 스테이션, 필름 및 와이어 장력 제어 시스템

     -- 초정밀 공압 프로세스 루프: 반도체 제조, 광학 테스트, 의료 정밀 자동화 장비

     -- 자동화된 생산 라인의 중앙 집중식 원격 압력 조정: 원스톱 디지털 압력 제어를 위해 여러 세트의 수동 조절기를 교체합니다.

모델 선택 지침

     -- 필요한 유량에 따라 시리즈 선택: 미소소유량용 ITV1100, 범용 중유량용 ITV2100, 고유량 대형 장비용 ITV3100

     -- 모든 공정 작동 압력 요구 사항을 완전히 충족할 수 있도록 조정 가능한 압력 범위를 확인합니다(0.005–0.9 MPa 전체 범위 옵션).

     -- 일치 제어 신호 유형: 표준 선택으로 DC0-10V 아날로그 전압; Fieldbus 디지털 제어가 필요한 경우 전용 통신 보드 선택

     -- 장착 형태 확인: 현장 공기 파이프라인 레이아웃과 일치하는 베이스 마운트/측면 마운트/브래킷 마운트

한 문장 요약

     SOLH ITV 고유량 전기 공압식 비례 밸브는 전기 제어 신호를 통해 무단계 디지털 압력 조정을 실현하며 초대형 유량, IP65 산업 보호 및 다중 유형 아날로그/필드버스 신호 인터페이스를 갖추고 있으며 모든 자동 공압 시스템에서 원격, 고정밀, 대용량 공기압 조절을 위한 핵심 제어 구성 요소 역할을 합니다.
