MA 시리즈 스테인리스 미니 실린더(경제적 일반형)

SOLH MA 경제적인 스테인리스강 미니 공압 실린더는 보어 크기 Φ16/20/25/32/40/50/63mm를 커버하며 뛰어난 비용 성능으로 SMC CM2/CM3 시리즈와 호환 가능합니다. 304 스테인리스 스틸 배럴과 피스톤 로드, 알루미늄 합금 엔드 캡을 채택하여 습하고 약한 부식 환경은 물론 식품, 전자 및 포장 산업의 청정 생산 라인에 적합한 방청성을 제공합니다. 전체 변형에는 MA 표준 복동 모델, MTA 단동 스프링 리턴, MSA 단동 스프링 확장, MAD 이중 로드 동기 실린더 및 MAJ 스트로크 조정 가능 유형이 포함됩니다. 조정 가능한 에어 쿠션이 있는 MAC 버전은 고속 작동을 위한 옵션입니다. 모든 모델에는 위치 피드백을 위해 CS1-G 및 M9B 자기 스위치와 호환되는 내장형 자기 링이 장착되어 있습니다. 표준 고무 쿠션이 제공되며 옵션으로 조절 가능한 에어 쿠션이 충격과 소음을 효과적으로 줄여줍니다. 롤 압착 엔드 캡 구조는 안정적인 성능을 보장하고 500만 사이클 이상의 서비스 수명으로 오일 프리 작동을 가능하게 합니다. 다양한 장비 레이아웃에 맞게 원통형 테일, 클레비스 테일, 플랜지, 풋 브래킷 및 이중 클레비스를 포함한 다양한 장착 액세서리를 사용할 수 있습니다. 예산 제약이 있는 경부하 및 중부하 자동화 프로젝트에 이상적입니다. 선택 시 최소 50%의 추력 안전 여유를 권장합니다.

문의 보내기

제품 설명

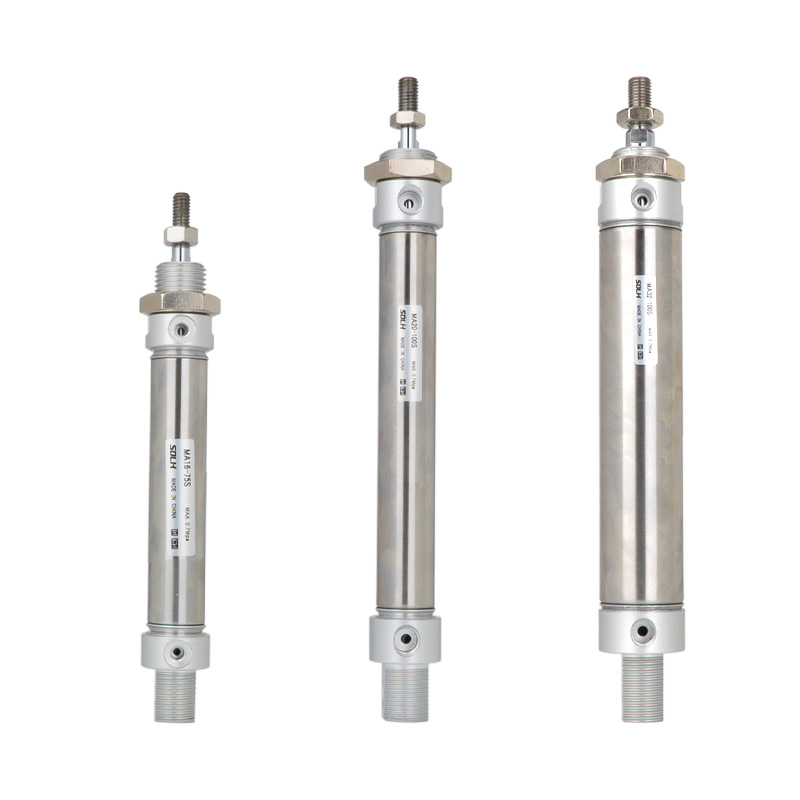

MA 시리즈 스테인리스 미니 실린더(경제적 일반형)

브랜드: Richge Technology의 SOLH

제품개요

SOLH MA 시리즈 경제적인 스테인리스강 미니 실린더, 내경 Φ16/20/25/32/40/50/63mm. SMC CM2/CM3 시리즈와 호환 가능합니다. 높은 비용 성능, 성숙한 구조, 보편적인 장착 치수 및 내식성. 경공업, 전자, 포장, 식품 및 소형 및 중부하, 예산에 민감하고 깨끗하거나 습한 작업 조건을 위한 소형 자동화 장비에 널리 적용됩니다.

핵심 구조 및 디자인 특징

1. 표준: 기업 내부 표준으로 SMC CM2/CM3과 호환성이 높습니다.

2. 재질 : 304 스테인레스 스틸 배럴 및 피스톤로드, 알루미늄 합금 엔드 캡, 습기, 약산, 약 알칼리 및 깨끗한 환경에 녹 방지.

3. 구조: 롤 압착형 엔드 캡 및 배럴 연결, 안정적인 구조 및 경쟁력 있는 비용, 직선 원통형 모양으로 유지 관리가 용이합니다.

4. 작업 변형

-- MA 복동식: 양쪽 끝단에 공기 공급, 가장 일반적인 표준 모델

-- MSA 단동 스프링 확장: 공기가 차단되면 자동으로 확장됩니다.

-- MTA 단동 스프링 복귀: 공기가 차단되면 자동으로 후퇴합니다.

-- MAD 더블 로드: 양쪽으로 로드 확장, 동기 모션, 두 배의 유효 스트로크

-- MAJ 조정 가능한 스트로크: 정밀한 위치 지정을 위해 미세 스트로크 조정이 가능한 이중 작동

5. 쿠션: 표준 고무 충돌 방지 패드; MAC 선택 사항인 조절 가능한 에어 쿠션은 고속 동작 시 충격과 소음을 줄여줍니다.

6. 씰링: 오일 저장 홈이 있는 특수 양방향 씰, 낮은 시동 압력, 오일 프리 작동, 서비스 수명 ≥500만 주기.

7. 위치 감지: 모든 모델에는 피스톤 위치 피드백을 위해 AirTAC CS1-G 또는 SMC M9B 자기 스위치와 호환되는 내장형 자기 링(접미사 S)이 있습니다.

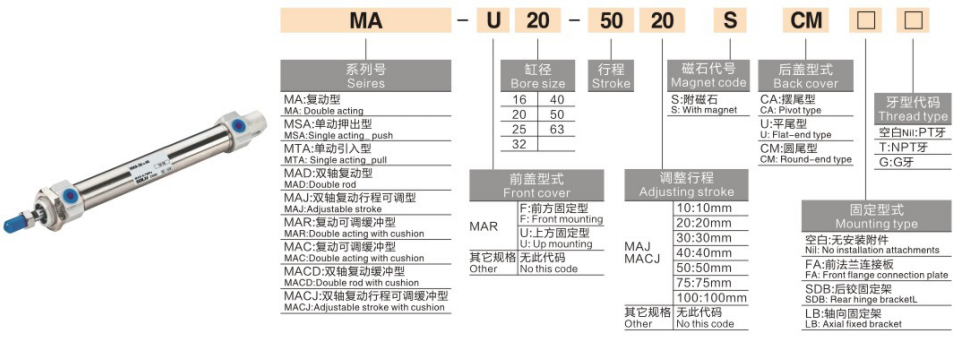

완전한 모델 코딩 규칙

1. 모델 예 : MA25-100S-CM-FA

분절	암호	정의
MA/MSA/MTA/MAD/MAJ	시리즈 변형	MA=복동형 MSA=단동 스프링 확장 MTA=단동 스프링 리턴 MAD=더블로드 MAJ=조정 가능한 스트로크
16/20/25/32/40/50/63	내경(mm)	Ø16~Ø63
100	스트로크 길이	최대. 500mm 복동형 Max.100mm 단동
S	자기 링	자석 내장(표준, 필수)
CM/CA/U	후단 유형	CM=원통형 꼬리; CA=클레비스 테일; U=플랫 테일
FA/FB/LB/SDB	장착 액세서리	FA=전면 플랜지; FB=후면플랜지 LB=풋 마운트; SDB=더블 클레비스

표준 주문 참조 예

-- MA32-75S-CM: 보어32, 스트로크75, 복동형, 원통형 테일, 자석 내장

-- MTA20-50S-U: 보어20, 스트로크50, 단동 스프링 리턴, 플랫 테일

-- MAJ40-100S-CA: 보어40, 스트로크100, 조정 가능한 스트로크, 클레비스 테일

범용 기술 사양

매개변수 항목	사양
보어 크기	Ø16,20,25,32,40,50,63mm
작동 압력	복동형:0.1~1.0MPa단동형:0.2~1.0MPa
보증 압력	1.5MPa
주변 온도	-20~+70℃; 자석 장착 모델의 경우 -10~+60℃
피스톤 속도	50~750mm/초
쿠션	표준 고무 쿠션; MAC 옵션으로 조절 가능한 에어 쿠션
공기 포트 스레드	PT1/8(Φ16/20/25/32); PT1/4(Φ40/50); PT3/8(Φ63)
매끄럽게 하기	사전 그리스 처리, 오일 프리 작동 가능
스트로크 공차	±1.5mm

이론적인 추력 및 인장력 @0.5MPa(단일 로드, 단위:N)

1. 복동 MA

보어(mm)	추력(N)	당기는 힘(N)	대략. 수평하중(kg)
16	101	101	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9

2. 단동 MTA (스프링 리턴 @0.5MPa)

보어(mm)	추력(N)	스프링 복귀력(N)	대략. 수평하중(kg)
16	90	20	4.5
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0
50	940	150	47.0
63	1500	240	75.0
