MAL 시리즈 알루미늄 합금 미니 실린더 | 경량 경제적인 공압 실린더

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조적 특징

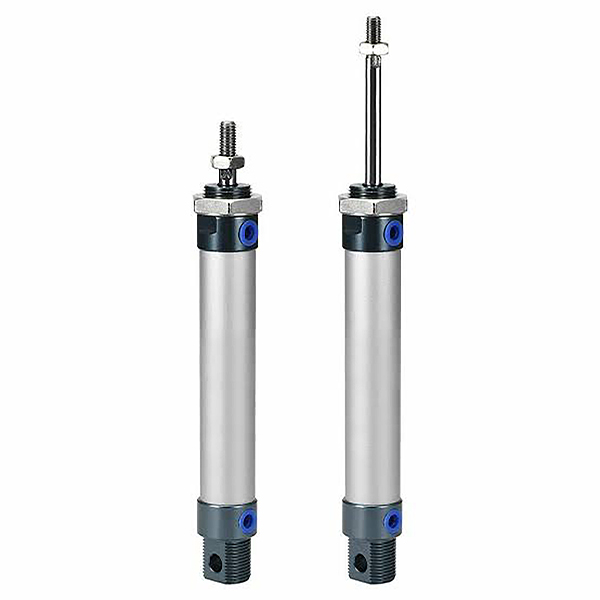

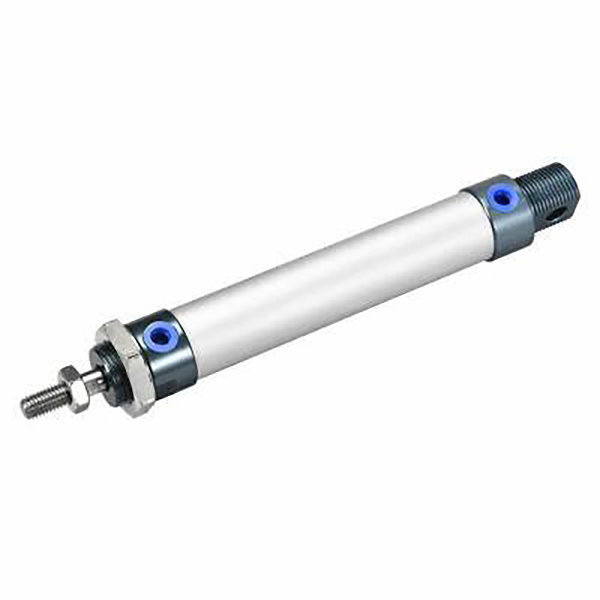

     SOLH MAL 시리즈는 가볍고 경제적인 알루미늄 합금 미니 공압 실린더로 시장에서 비용 효율적인 미니 실린더 솔루션으로 널리 인정받고 있습니다. 양극 산화 처리된 알루미늄 합금 실린더 튜브와 스테인레스 스틸 피스톤 로드를 채택하여 초경량, 컴팩트한 구조 및 저렴한 비용이 특징입니다. MA 및 CM2 시리즈와의 강력한 호환성을 통해 전자, 포장, 경공업 및 건식 저먼지 작업 시나리오에서 경부하, 예산에 민감한 자동화 장비에 이상적입니다.

  1.1 보편적 표준 및 높은 호환성

     통일된 장착 치수 및 인터페이스 사양으로 국내 범용 산업 표준에 따라 제조되었습니다. 주류 MA 및 CM2 시리즈 실린더와의 탁월한 구조 및 치수 호환성을 달성하여 무수정 교체, 장비 개조 및 일괄 표준화 조립을 지원합니다.

  1.2 경량 소재 구조

     녹 방지 스테인레스 스틸 피스톤 로드와 일치하는 고급 양극 처리된 알루미늄 합금 실린더 튜브와 알루미늄 합금 엔드 커버로 제작되었습니다. 기존 MA 시리즈 실린더와 비교하여 MAL 시리즈는 무게가 15% 더 가볍고 전체 길이가 약 10mm 더 짧습니다. 뛰어난 휴대성과 컴팩트한 설치 성능을 제공하는 동시에 비용을 효과적으로 관리할 수 있습니다.

  1.3 안정적인 Thread Locking 구조

     단단하고 안정적인 조립 구조로 이중 엔드 커버 스레드 잠금 기술을 채택했습니다. 유선형의 둥근 직선 외관은 단순한 전체 구조와 편리한 일일 분해, 유지 관리 및 디버깅을 보장하여 경량 자동화 생산 라인의 향후 운영 및 유지 관리 비용을 크게 절감합니다.

  1.4 다양한 모션 및 기능 파생 상품

     • MAL 복동: 기존의 경부하 선형 자동화에 가장 보편적인 표준형인 듀얼엔드 공기흡입 왕복운동입니다.

     • MSAL 단동(푸시 아웃): 스프링 푸시아웃 구조, 정전 후 자동 로드 확장으로 안전 재설정 메커니즘을 제공합니다.

     • MTAL 단동(풀백): 스프링 리턴 구조, 보호 위치 결정 시나리오를 위한 정전 후 자동 로드 수축.

     • MALD 더블로드: 듀얼엔드 출력 피스톤로드로 동기작동을 구현하고, 정밀한 동기변속기를 위한 유효스트로크를 2배로 구현하였습니다.

     • MALJ 조정 가능한 스트로크: 조정 가능한 스트로크를 갖춘 복동식 설계로 다양한 작업 요구 사항에 맞게 정밀한 위치 지정과 유연한 스트로크 보정을 지원합니다.

  1.5 유연한 버퍼 및 내구성 있는 씰링 시스템

     기본적인 소음 감소 및 충격 흡수를 위해 고품질 고무 완충 패드가 기본 장착되어 있습니다. 옵션으로 업그레이드된 에어 버퍼(C 코드)는 고속 순환 작동 중 진동과 소음을 효과적으로 줄입니다. 오일 저장 홈이 내장된 저마찰 양방향 복합 씰을 채택한 실린더는 초저 시동 압력과 안정적인 오일 프리 작동을 특징으로 하며 최대 500만 주기의 수명을 제공합니다.

  1.6 선택적 자기 유도 구성

     MAL 시리즈는 CS1-G 및 SMC M9B 시리즈 자기 스위치와 완벽하게 호환되는 내장형 자기 링(S 코드) 옵션을 지원합니다. 실시간으로 정확한 피스톤 위치 감지 및 전기 신호 연결을 실현하여 경량 자동화 장비에 대한 자동화된 사이클 위치 지정 및 지능형 모니터링 요구 사항을 충족합니다.

2. 완전한 모델 명명 규칙 및 주문 예

  1.전형적인 모델 구조: MAL25-100S-CM-FA

 2. 표준 주문 예

     • 표준 복동형 자기 모델: MAL32-75S-CM(보어 32mm, 스트로크 75mm, 라운드 테일, 마그네틱 링 포함)

     • 단동 스프링 리턴 모델: MTAL20-50S-U (내경 20mm, 스트로크 50mm, 플랫 테일, 단동 리셋)

     • 양로드 복동형: MALD25-100S-CA (내경 25mm, 스트로크 100mm, 스윙테일, 양로드 동기운전)

3. 핵심 기술 매개변수(표준형)

4. 0.5MPa 이론 추력 및 장력 참고표(Single Rod)

 4.1 복동(MAL) 성능 데이터

  4.2 단동(MTAL 스프링 리턴) 성능 데이터

5. 장착 형태 및 파생 모델

  5.1 다양한 범용 장착 방법

     • CM 라운드테일: 표준 직선 장착, 기존 고정 선형 경부하 작동에 가장 보편적인 유형

     • CA 스윙테일: 진동, 뒤집기 및 연결 기계적 메커니즘에 적합한 스윙 가능한 꼬리 구조

     • U 플랫 테일: 초소형 플랫 테일 디자인으로 초박형, 협소한 설치 공간 레이아웃에 적합

     • FA/FB 전면/후면 플랜지: 전면 및 후면 플랫 플랜지 고정, 경하중 포지셔닝 장비에 안정적인 수직 설치

     • LB 풋 브라켓: 축방향 발 베이스 고정, 편리한 측면 설치 및 유연한 장비 배치

     • SDB 더블 이어 브래킷: 이중 힌지 구조로 유연한 스윙 및 특수한 연동 작업 조건에 적합

  5.2 핵심 파생 시리즈

     • MAL 표준 복동식: 일반 경부하 자동화를 위한 옵션 자석 링이 포함된 범용 경량 모델

     • MSAL/MTAL 단동: 안전 재설정 및 보호 위치 설정 시나리오를 위한 스프링 푸시아웃/스프링 리턴 유형

     • MALD 더블로드: 듀얼 엔드 동기 출력 구조로 유효 스트로크를 2배로 늘리고 작동 안정성을 향상시켰습니다.

     • MALJ 조정 가능한 스트로크: 정밀한 위치 지정 및 가변 스트로크 처리 요구 사항에 맞는 맞춤형 스트로크 설계

     • MALC 조절식 쿠션: 업그레이드된 에어버퍼 구조로 잦은 사이클 작동에 따른 고속 충격 및 소음 감소

6. MAL과 MA 선택 비교

7. 3단계 빠른 선택 가이드

     1. 보어 선택: 실부하 중량을 기준으로 적절한 내경을 선택하고, 안전 여유를 50% 이상 확보하십시오. 경부하 및 예산에 민감한 자동화 프로젝트에는 MAL 시리즈를 우선적으로 사용하십시오.

     2. 스트로크 선택: 실제 작업 스트로크에 10~20mm의 안전 여유를 더한 값입니다. 표준 스트로크 제한을 따르십시오: 복동식 ≤500mm, 단동식 ≤150mm.

     3. 기능 구성: 표준 복동형은 MAL, 단동형 스프링 리턴형은 MTAL, 양로드 동기 구동형은 MALD를 선택합니다. 고속 작동(>500mm/s)을 위해서는 MALC 에어 쿠션을 선택하십시오. 자동 위치 감지를 위해 S 자기 링 + CS1-G/M9B 스위치를 장착하십시오.

한 문장 요약

     SOLH MAL 시리즈 경량 알루미늄 합금 미니 실린더는 초경량 컴팩트 구조, 초저가 및 다양한 기능 옵션을 특징으로 하며 경부하, 건조한 환경 및 예산이 제한된 소형 자동화 장비를 위한 가장 비용 효율적인 공압 솔루션 역할을 합니다.
