MBB 시리즈 표준 실린더

SOLH MBB 경량 타이로드 표준 실린더는 업그레이드된 경량 모델로 기존 MB 시리즈보다 10% 더 가볍고 수입 타이로드 실린더를 직접 교체하기 위한 ISO15552 표준을 완벽하게 준수합니다. 조절 가능한 양단 에어 쿠션과 사각 엔드 캡을 갖춘 이 제품은 높은 강성, 저소음 및 안정적인 오일 프리 작동을 보장하며 중간 부하 및 고주파수 작업 조건에 적합합니다. 이는 운반 장비 및 일반 자동화 기계에 널리 사용되는 다양한 변형과 다양한 장착 옵션을 포함합니다. 성숙한 대량 생산과 충분한 재고를 바탕으로 안정적인 배치 공급과 전 세계 수출을 지원합니다.

문의 보내기

제품 설명

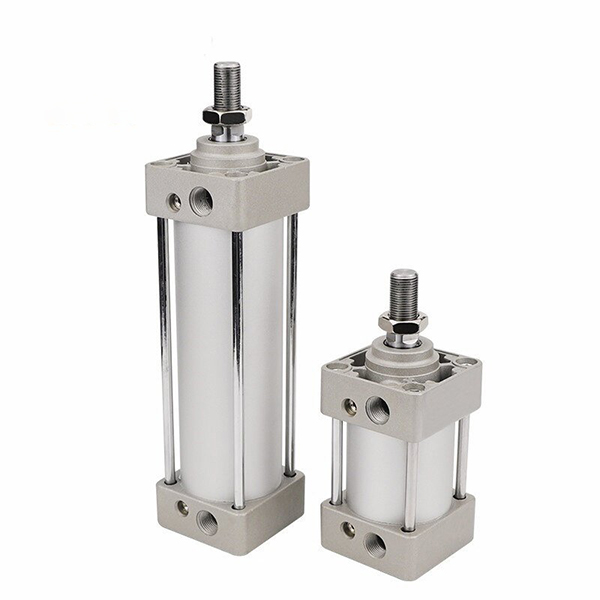

MBB 시리즈 경량 타이로드 표준 실린더

브랜드: Richge Technology의 SOLH

제품개요

SOLH MBB 시리즈 경량 타이로드 표준 실린더(MB-Z 시리즈)는 기존 MB 시리즈의 후속 제품으로 무게를 10% 감소시켰습니다. 정사각형 엔드 캡, 조정 가능한 더블 엔드 에어 쿠션 및 풍부한 장착 옵션을 갖추고 있습니다. 중속, 고주파, 중부하 조건의 일반 자동화 장비에 널리 사용됩니다. 설치 치수는 ISO 15552 표준을 준수하며 경쟁 브랜드의 타이 로드 실린더와 상호 교환 가능합니다.

핵심 구조 및 특징

1. 구조: 둥근 알루미늄 배럴, 내부 타이로드, 정사각형 엔드 캡, 양쪽 끝의 조정 가능한 에어 쿠션, 높은 구조적 강성.

2. 재질: 경질 양극 처리된 알루미늄 배럴, 고강도 주조 엔드 캡, 경질 크롬 도금 피스톤 로드, 고인장 타이 로드, 내마모성 및 긴 서비스 수명.

3. 작업 변형

-- MBB: 편로드 복동(자석 내장 없음)

-- MDBB: 편로드 복동(오토스위치용 자석링 내장)

-- MBW/MDBW: 양로드 복동, 우수한 비틀림 방지 성능

4. 쿠션: 양쪽 끝에서 독립적으로 조정 가능한 에어 쿠션으로 터미널 충격, 진동 및 소음을 효과적으로 줄입니다.

5. 센서 설치: 피스톤 위치를 감지하기 위한 M9B/A93/M9BW 자기 자동 스위치용 사전 가공된 홈.

6. 경량 업그레이드: 최적화된 엔드 캡 형상, 기존 MB 모델보다 10% 가벼움, 조립 및 운송이 더 쉽습니다.

7. 표준 호환성: ISO 15552 장착 표준, 브랜드 간 직접적인 호환성.

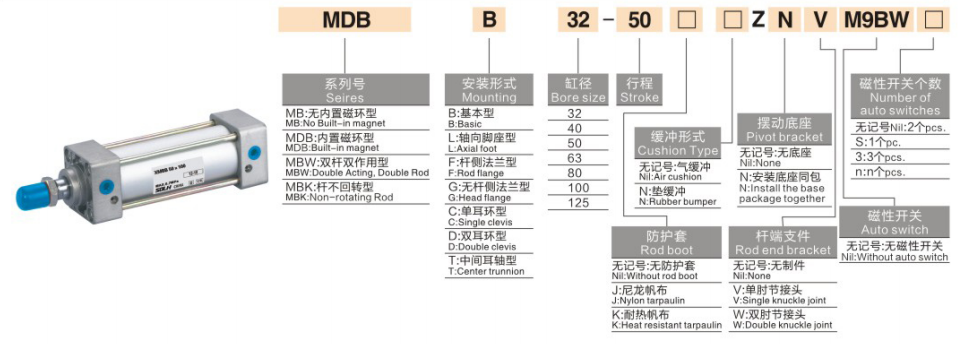

완전한 모델 코딩 규칙

1. 모델 예: MDBB40-100Z-M9BW

분절	암호	정의
MB / MD	자석 옵션	MB = 자석 없음 MD = 내장 자기 링
B	시리즈 코드	사각 엔드 캡 타이 로드 표준 실린더
40	보어 크기	Ø32/40/50/63/80/100/125mm
100	스트로크 길이	표준: 25~1000mm, 최대 맞춤형 1500mm
Z	버전 표시	새로운 경량 MB-Z 시리즈
M9BW	옵션 액세서리	전자오토스위치

2. 표준 주문 예

-- MBB50-200Z: 보어50, 스트로크200, 자석이 없는 경량 기본 모델

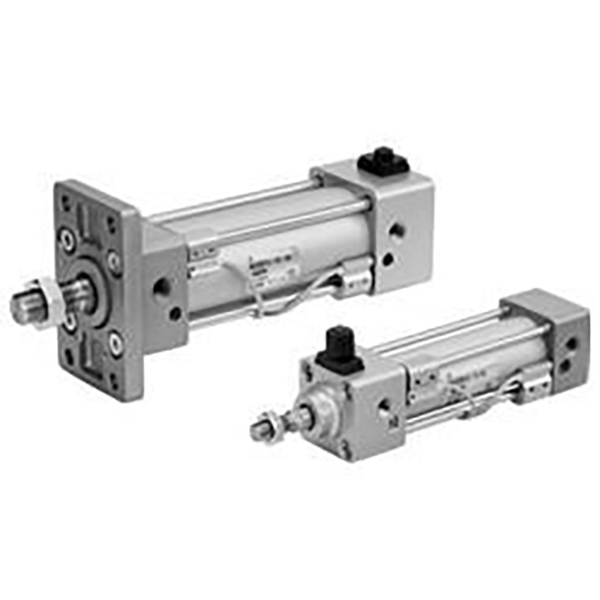

-- MDBB63-150Z-LB: 보어63, 스트로크150, 자석 내장, 풋 마운팅

-- MDBB80-300Z-FA: 보어80, 스트로크300, 로드 측 플랜지 장착

핵심 기술 사양

매개변수 항목	사양
보어 범위	Φ32,40,50,63,80,100,125mm
작동 압력	0.05~1.0MPa
보증 압력	1.5MPa
주변 온도	-10~+70℃; 자석 장착 모델의 경우 -10~+60℃
피스톤 속도	50~1000mm/초
쿠션	양쪽 끝의 조절 가능한 에어 쿠션
공기 포트 스레드	Rc1/8(Ø32), Rc1/4(Ø40/50), Rc3/8(Ø63), Rc1/2(Ø80/100), Rc3/4(Ø125)
매끄럽게 하기	사전 그리스 처리, 오일 프리 작동 가능
스트로크 공차	≤250mm:0~+1.0mm; 251~1000mm:0~+1.4mm; 1001~1500mm:0~+1.8mm
