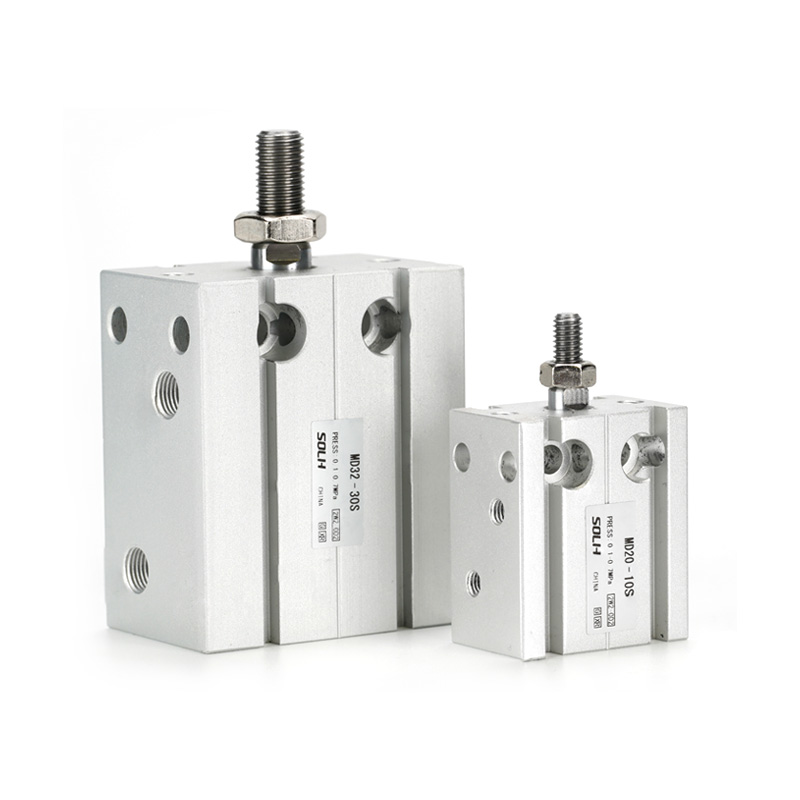

MD 시리즈 멀티 마운트 자유 설치 콤팩트 실린더

상표:Richge Technology의 SOLH

제품 시리즈 개요

     SOLH MD 시리즈는 원형 장착 구멍, 초박형 블록 모양 및 임의 각도 설치 기능을 갖춘 표준 다중 위치 자유 장착 소형 실린더입니다. 좁고 제한된 장비 공간, 고밀도 레이아웃 및 경부하 간헐적 배출 및 위치 지정 워크스테이션용으로 설계되었습니다.

     5개의 완전한 하위 모델은 단일/이중 로드, 단일/복동, 고정/조정 가능한 스트로크 요구 사항을 포괄합니다.

     -- MD: 편로드 복동형(표준 유니버설형)

     -- MSD: 단일 로드 단동(스프링이 밖으로 확장됨)

     -- MTD: 단일 로드 단동(스프링 후퇴)

     -- MDD: 양로드 복동(비틀림 방지 회전 없음)

     -- MDJ: 후방 조정가능한 스트로크를 갖춘 양로드 복동

유니버설 코어 기술 사양표

구조 설계 및 핵심 성능 장점

  1. 완전 6방향 다중 위치 장착

     - 실린더 본체의 전면, 후면, 왼쪽, 오른쪽, 상단 및 하단에 균일한 탭 구멍이 분포되어 있습니다. 어떤 평면이나 어떤 각도에서도 고정될 수 있습니다. 여러 개의 실린더가 나란히 평행하게 배열되어 캐비닛 공간 활용도가 극대화됩니다.

  2. 초박형 블록 경량 바디

     -- 표준 원형 몸체 실린더보다 벽 두께가 30%~50% 더 얇으며, 소형 메커니즘 설계를 위한 다이캐스트 경량 알루미늄 합금 본체입니다.

  3. 자체 윤활 피스톤 로드 베어링

     -- 피스톤 로드에 통합된 저마찰 자가 윤활 부싱, 오일 프리 작동, 긴 서비스 수명 및 안정적이고 부드러운 움직임.

  4. 표준 자석 스위치 장착 홈

     -- 실린더 본체 양쪽에 전용 사다리꼴 슬라이드 홈이 있습니다. 추가 브래킷 없이 자기 리드 스위치의 조립, 분해 및 위치 이동이 쉽습니다.

  5. 전면 고무 완충 패드 내장

     -- 로드 엔드에 통합된 버퍼는 충격 진동을 흡수하고 작동 소음을 줄이며 작은 고정 장치 및 작업물을 보호합니다.

  6. 확장 가능한 이중 막대 및 조정 가능한 스트로크 변형

     -- MDD 이중 로드: 강력한 비틀림 방지 성능, 회전 편향 제로, 측면 하중 하에서 안정적인 선형 가이드

     -- MDJ 조정 가능한 스트로크: 스트로크 제한 조정을 위한 후면 미세 조정 나사, 가변 위치 지정 길이 요구 사항에 맞게 유연함

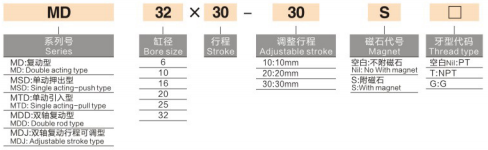

완전한 모델 명명 규칙

  1. 모델 1: 표준 편로드 복동 MD16×30S

     -- MD = 시리즈 코드, 편로드 복동형 소형 실린더

     -- 16 = 보어 직경(mm)

     -- 30 = 기본 스트로크 길이(mm)

     -- S = 내장형 자기 링(공백 = 자석 없음)

  2.모델 2: 조정 가능한 이중 막대 MDJ20×20-10S

     -- MDJ = 후방 스트로크 조정 기능이 있는 양로드 복동형

     -- 20 = 보어 크기(mm)

     -- 20 = 고정 베이스 스트로크

     -- 10 = 조정 가능한 추가 스트로크(총 이동 거리 = 20 + 10 = 30mm)

     -- S = 내장 자기 링 옵션 접미사

이론출력 추력표 (단위: N)

단계별 선택 가이드 및 일반적인 응용 분야

  1. 핵심선정 판단규칙

     -- 공간 제약 우선순위: 좁은 설치 공간, 조밀한 레이아웃, 다각도 장착 요구 → MD 시리즈 블록 콤팩트 실린더 선택

     -- 하중 조건 선별: 측면 편향이 없는 순수 축방향 경하중 → 표준 MD 단일 로드; 측면 비틀림/편차 측면 하중 존재 → MDD 양로드 회전 방지 모델

     -- 스트로크 조정 요구: 가변 위치 이동에는 미세한 제한이 필요함 → MDJ 조정 가능한 스트로크 이중 로드 변형

     -- 위치 신호 피드백: PLC 스트로크 감지를 위해 CMSH/DMSH 자기 스위치에 접미사 S를 추가합니다.

  2. 일반적인 산업 응용 시나리오

     -- 3C 및 반도체 자동화: 미니 고정 장치 클램핑, 재료 밀기, 부품 압착, 정밀 위치 지정 스테이션

     -- 일반 자동화 장비: 작업물 차단, 스테이션 전환, 소형 선형 왕복 메커니즘

     -- 가전제품 및 하드웨어 조립: 소형 부품 압입, 스냅 고정, 마이크로 접착제 디스펜싱

     -- 포장 및 식품 기계: 경하중 재료 이송, 제품 클램핑, 자동 분류 분리

한 문장 요약

     SOLH MD 다방향 자유 장착 소형 실린더는 단일/이중 로드, 단일/복동 및 조정 가능한 스트로크 MDJ 변형을 포함하며 전체 6면 장착 구멍, 내장 버퍼 및 옵션 자석 링, 3C, 반도체, 패키징 및 미니 자동화 장비의 경부하 클램핑, 배출 및 위치 지정에 이상적인 초박형 경량 디자인입니다.
