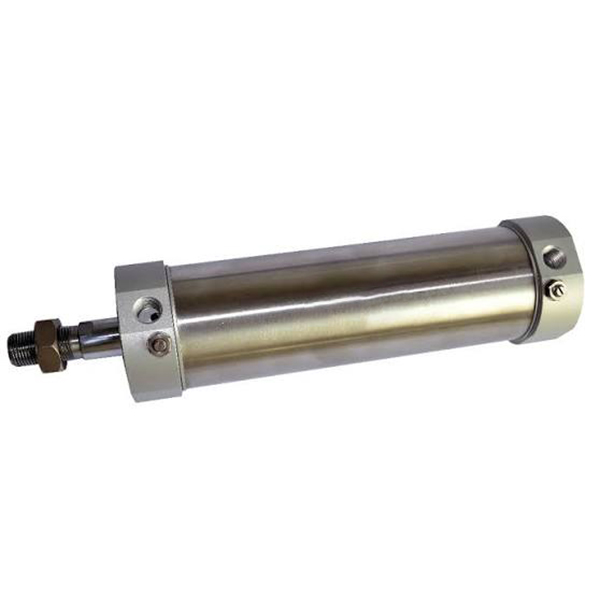

MG 시리즈 스테인레스 스틸 미니 실린더 | JIS 규격 내식성 공압 실린더

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조적 특징

     SOLH MG 시리즈는 JIS 공업 규격에 준거하여 제작된 내구성이 뛰어난 풀 스테인리스 미니 공압 실린더입니다. 경제적인 MA 시리즈와 고급 CM2 시리즈 사이에 위치하며 보어 범위는 20~63mm입니다. 뛰어난 내식성, 내진동성 및 매우 긴 사용 수명을 특징으로 하며 탁월한 비용 대비 성능을 제공합니다. SMC CM2/CM3 시리즈와 완전히 호환 가능하며 식품, 제약, 포장, 전자 제품, 습하고 약산성 작업 환경을 포함한 중간 및 높은 표준 자동화 시나리오에 널리 적용됩니다.

  1.1 JIS 표준 및 높은 호환성

     통일된 장착 치수 및 인터페이스 표준을 사용하여 JIS 표준 사양에 따라 엄격하게 제조되었습니다. SMC CM2 및 CM3 시리즈 실린더와 완벽한 치수 및 구조적 호환성을 달성하여 무수정 교체, 일괄 장비 업그레이드 및 표준화된 자동화 라인 매칭을 지원합니다.

  1.2 전체 스테인레스 스틸 부식 방지 구조

     고강도 알루미늄 합금 엔드 커버와 일치하는 프리미엄 SUS304 스테인레스 스틸 실린더 튜브 및 피스톤 로드를 채택했습니다. 일체형 소재 구조는 우수한 녹 방지, 부식 방지 및 내압 성능을 제공하며 높은 습도, 먼지, 약산 및 약알칼리 등 가혹한 작업 조건에 안정적으로 적응하며 환경 적응성에서 일반 경제적인 실린더를 훨씬 능가합니다.

  1.3 리벳 롤링 봉지재 회사 구조

     엔드 커버와 실린더 튜브 압착 통합을 위해 전문적인 리벳 롤링 캡슐화 기술을 채택했습니다. 전체 구조는 진동 저항과 충격 저항이 강하여 단단하고 견고하여 장기간 고주파 작동 중에 연결이 느슨해지는 것을 방지합니다. 유선형의 둥근 직선 형태는 구조가 간단하고 일일 유지 관리가 편리하여 운영 및 유지 관리 비용이 절감됩니다.

  1.4 다양한 모션 및 기능 파생 상품

     • MG 복동형: 기존 리니어 자동화에 가장 보편적인 표준형 듀얼엔드 흡기 왕복운동입니다.

     • MSG 단동(푸시 아웃): 스프링 푸시 아웃 구조, 정전 후 자동 확장 기능으로 안전 재설정 메커니즘을 제공합니다.

     • MTG 단동(풀백): 스프링 리턴 구조, 보호 위치 결정 시나리오를 위한 정전 후 자동 후퇴.

     • MGD 더블로드: 듀얼엔드 출력 피스톤로드로 동기운동을 구현하고, 정밀한 동기변속기를 위한 유효스트로크를 2배로 구현하였습니다.

     • MGC 조절식 쿠션: 듀얼 엔드 조정 가능한 에어 버퍼를 갖춘 이중 작동 방식으로 소음과 충격을 효과적으로 줄여 고속 순환 작동을 지원합니다.

     • MGCD 양로드쿠션: 조정 가능한 에어 버퍼를 갖춘 이중 로드 구조로 동기 작동과 고속 안정 성능을 결합합니다.

  1.5  안정적인 완충 및 저마찰 밀봉 시스템

     기본 완충 및 소음 감소를 위해 고품질 고무 충돌 방지 패드가 기본 장착되어 있습니다. MGC/MGCD 업그레이드 모델은 듀얼 엔드 수동 조절식 에어 쿠션을 지원하여 고속 및 고부하 작업 조건에 완벽하게 적응합니다. 오일 저장 홈이 내장된 특수 형상의 양방향 복합 씰을 채택한 실린더는 초저 시동 압력, 안정적인 오일 프리 작동 및 800만 사이클 이상의 수명을 특징으로 합니다.

  1.6  전체 시리즈 내장 자기 유도

     전체 MG 시리즈에는 Airtac CS1-G 및 SMC M9B 시리즈 자기 스위치와 호환되는 내장형 자기 링(S 코드 표준, 분리 불가)이 함께 제공됩니다. 실시간 정확한 피스톤 위치 감지 및 전기 신호 연결을 지원하여 자동화된 사이클 위치 지정 및 지능형 장비 모니터링을 실현합니다.

2. 완전한 모델 명명 규칙 및 주문 예

 1. 전형적인 모델 구조: MG25-100S-CM-FA

 2. 표준 주문 예

     • 표준 복동형 자기 모델: MG32-75S-CM (보어 32mm, 스트로크 75mm, 라운드 테일, 자석 링 내장)

     • 조정형 쿠션 복동형: MGC40-100S-CA (내경 40mm, 스트로크 100mm, 스윙테일, 조절식 에어쿠션)

     • 단동 스프링 리턴 모델: MTG20-50S-U (내경 20mm, 스트로크 50mm, 플랫 테일, 단동 리셋)

3. 핵심 기술 매개변수(표준형)

4. 0.5MPa 이론 추력 및 장력 참고표(Single Rod)

  4.1 복동(MG) 성능 데이터

  4.2 단동(MTG 스프링 리턴) 성능 데이터

5. 장착 형태 및 파생 모델

  5.1 다양한 범용 장착 방법

     • CM 라운드테일: 표준 직선 장착형, 기존 고정 선형 작동에 가장 보편적인 유형

     • CA 스윙테일: 스윙 가능한 꼬리 구조, 특히 진동 및 뒤집기 기계 메커니즘에 적합

     • U 플랫 테일: 플랫테일의 콤팩트한 디자인으로 초박형, 협소한 설치공간에 적합

     • FA/FB 전면/후면 플랜지: 전면 및 후면 플랫 플랜지 고정, 고하중 위치 결정을 위한 안정적인 수직 설치

     • LB 풋 브라켓: 축방향 발 베이스 고정, 편리한 측면 설치 및 장비 레이아웃

     • SDB 더블 이어 브래킷: 이중 힌지 구조, 특수한 연계 시나리오에 따른 유연한 스윙 작동

  5.2 핵심 파생 시리즈

     • MG 표준 복동형: 일반 중표준 자동화를 위한 범용 자기장착 모델

     • MSG/MTG 단동: 안전 재설정 및 보호 위치 지정을 위한 스프링 푸시아웃/스프링 리턴 유형

     • MGD 더블로드: 듀얼 엔드 동기 출력 구조로 스트로크를 두 배로 늘리고 작동 안정성을 향상시킵니다.

     • MGC 조절식 쿠션: 업그레이드된 에어 버퍼 구조, 고속 빈번한 사이클 운전에 선호

     • MGCD 양로드쿠션: 고정밀 고속 장비에 대한 이중 로드 동기화 및 조정 가능한 버퍼링 통합

6. MG vs MA vs CM2 선택 비교

7. 3단계 빠른 선택 가이드

     1. 보어 선택: 실부하 중량을 기준으로 적절한 내경을 선택하고, 안전 여유를 50% 이상 확보하십시오. 중-고하중 및 내부식성 작업 조건에서는 MG 시리즈를 우선적으로 선택하십시오.

     2. 스트로크 선택: 실제 작업 스트로크에 10~20mm의 안전 여유를 더한 값입니다. 표준 스트로크 제한을 따르십시오: 복동식 ≤500mm, 단동식 ≤150mm.

     3. 기능 구성: 표준 복동형에는 MG를 선택하고, 단동형 스프링 리턴형에는 MTG를, 고속 조절식 쿠션이 필요한 경우에는 MGC를 선택합니다. 전체 시리즈에는 위치 감지를 위해 CS1-G 및 M9B 자기 스위치와 호환되는 자기 링이 사전 장착되어 있습니다.

한 문장 요약

     SOLH MG JIS 표준 스테인리스 스틸 미니 실린더는 다양한 모션 및 장착 옵션과 함께 높은 내식성, 긴 사용 수명 및 비용 성능의 균형을 유지하여 식품, 제약, 포장 및 습한 환경 자동화 장비를 위한 최적의 중급 공압 솔루션 역할을 합니다.
