MGG 시리즈 헤비듀티 롱 스트로크 가이드 로드 실린더 | 초고강성 공압실린더

브랜드: Richge Technology의 SOLH

제품개요 및 핵심구조적 특징

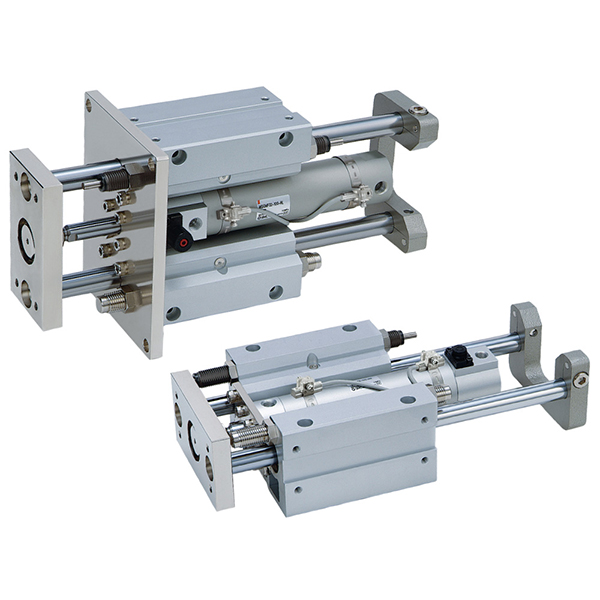

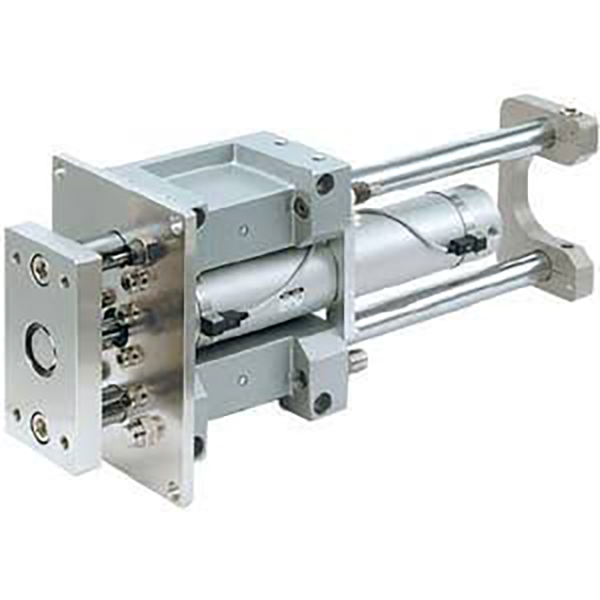

     SOLH MGG 시리즈는 원형 실린더 튜브 + 외부 이중 가이드 로드 구조를 갖춘 전문적인 고강도 롱 스트로크 가이드 로드 실린더입니다. 초고강성, 극한의 횡하중 저항, 안정적인 장거리 작동 및 고정밀 회전 방지 성능을 위해 설계된 이 시리즈는 내경 크기가 ø20mm에서 ø100mm까지이며 MGGM 탄소 합금 슬라이드 베어링 유형과 MGGL 고정밀 볼 베어링 유형의 두 가지 구성 가능한 모델을 제공합니다. 이는 긴 스트로크, 고하중, 큰 충격 및 편심 작업 조건을 위해 특별히 설계되었으며 자동화된 리프팅, 변환, 정지 및 추진 스테이션에 널리 적용됩니다.

주요 구조적 장점

• 초고강성 고강도 구조: MGG 시리즈는 넓은 스팬 설계로 두꺼운 원형 실린더 튜브와 대구경 외부 이중 가이드 로드를 채택하여 업계 최고의 굽힘, 비틀림 및 횡력 저항을 제공합니다. 측면 부하 용량은 일반 실린더의 3배 이상에 달해 긴 스트로크에서 처짐 현상이 발생하지 않고, 무거운 부하에서 오프셋이 발생하지 않습니다.

• 업계 최고의 롱 스트로크 성능: 전체 시리즈는 MGP 및 MGQ 시리즈의 스트로크 한계를 훨씬 초과하는 1300mm의 최대 표준 스트로크를 지원합니다. 장거리 자재 운반, 이동량이 많은 플랫폼 리프팅 및 확장된 선형 구동 시나리오에 완벽하게 적응합니다.

• 전체 시나리오를 위한 이중 베어링 구성

￮ MGGM(슬라이드 베어링): 탄소합금 슬라이딩 부싱을 장착하여 내횡하중, 내충격성, 내마모성이 우수하여 고하중, 먼지가 많고 충격이 심한 가혹한 작업 조건에 우선적으로 선택됩니다.

￮ MGGL(볼베어링): 고정밀 리니어 볼 베어링을 채용하여 초저마찰, 초부드러운 스트로크 운동, 안정적인 고주파 사이클링을 구현하여 정밀한 롱스트로크 위치결정 및 고속 왕복운동에 이상적입니다.

• 표준 내장 유압 버퍼: 기존의 고무 완충 실린더와 달리 MGG 시리즈는 듀얼 엔드 내장형 유압 완충 장치를 표준 구성으로 갖추고 있습니다. 긴 스트로크와 고속 이동으로 인해 발생하는 막대한 충격 에너지를 효율적으로 흡수하여 충돌 소음을 제거하고 충격 손상으로부터 장비 및 작업물을 보호합니다.

• 초고회전 방지 정밀도: ±0.02°~±0.07°의 탁월한 회전 방지 정도를 실현하고, 내경 사이즈를 크게 하여 정밀도를 높였습니다. Φ100mm 모델은 ±0.02°의 최고 정밀도에 도달하여 매우 안정적이고 신뢰할 수 있는 반복 위치 결정을 보장합니다.

• 유지 관리가 적은 모듈식 설계: 실린더 본체와 가이드 프레임이 독립된 모듈형 구조를 채택하여 실린더 튜브와 피스톤 부품을 별도로 교체할 수 있어 추후 유지관리 비용이 대폭 절감됩니다. 다방향 자기 스위치 홈은 유연한 위치 감지 설치를 지원합니다.

완전한 모델 명명 규칙

모델 예: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

표준 주문 참조 예

• MGGM40-300S: 내경 40mm, 긴 스트로크 300mm, 자석 내장 슬라이드 베어링 타입

• MGGL25-200J-30S: 보어 25mm, 표준 스트로크 200mm, 조정 가능한 스트로크 30mm, 정밀 볼 베어링 유형

• MGGM63-400F-XB6: 63mm 보어, 400mm 스트로크, 플랜지 장착, 고온 내성 고강도 실린더

표준 핵심 기술 매개변수

(표준시험조건 : 상온 20℃, 정격압력 0.5MPa)

1. 일반 성능 매개변수

• 작동 압력 범위: 0.1~1.0MPa; 보증 압력: 1.5MPa

• 주변 온도: -10℃~60℃(얼음이 없는 기존 환경); -10℃~150℃ (-XB6 고온 버전)

• 피스톤 작동 속도: 50~1000mm/s, 특히 장행정 고속운전에 최적화

• 버퍼 모드: 강력한 충격 에너지 흡수 기능을 갖춘 표준 듀얼 엔드 유압 버퍼

• 윤활 모드: 오일을 사용하지 않고 유지보수가 필요 없으며 다양한 산업 환경에 적합합니다.

2. 이론 추력 데이터(@0.5MPa, 단위: N)

3. 제품 중량 데이터(100mm 스트로크, 단위: kg)

MGGM과 MGGL 코어 선택 비교

장착 방법 및 일반적인 적용 시나리오

1. 이중 장착 옵션

• 기본형(B): 직접 고정할 수 있도록 바닥면과 측면면에 나사 구멍이 미리 예약되어 있습니다. 조립과 분해가 간단하여 기존의 수평 및 수직 장비 레이아웃에 적합합니다.

• 플랜지형(F): 전면 플랜지 장착 구조는 수직 하향 밀기, 당기기 및 정지 하중 작업 조건에 맞게 특별히 설계되어 안정적인 하중 지지를 보장합니다.

2. 핵심 산업 응용

• 롱 스트로크 리프팅 플랫폼: 장비 리프팅 및 작업대 수직 구동으로 최대 1300mm의 초장 스트로크를 지원하며, 풀 스트로크 고하중에서도 처짐 없는 안정성을 유지합니다.

• 헤비듀티 컨베이어 번역: 공작물 이동, 팔레트 이송 및 장거리 재료 밀기; 탁월한 편심 방지 및 오프셋 방지 성능은 일관된 작동 정확도를 보장합니다.

• 충격에 강한 정지 스테이션: 생산 라인 공작물 정지, 위치 지정 및 충격 제한; 표준 유압 완충기는 순간적인 충격 운동 에너지를 완전히 흡수하여 장비를 보호합니다.

• 일반 자동화 중부하 운전: 지그 리프팅, 중량물 배출 및 편심하중 구동; 기존 분할 실린더 + 무거운 가이드 포스트 조합을 대체하여 기계적 구조를 단순화하고 시스템 안정성을 향상시킵니다.

MGG vs MGP vs MGQ 핵심 차이점 비교(키 선택 가이드)

3단계 빠른 선택 가이드

1. 보어 크기 선택: 실제 사용하중에 따라 내경을 선택합니다. 이론적 추력 ≥ 실제 하중 × 1.5를 유지합니다. 로드 처짐 및 위치 이탈을 방지하기 위해 긴 스트로크 작업 조건에 대해 80%의 안전 여유를 확보하십시오.

2. 베어링 유형 선택: 고하중, 먼지가 많고 충격이 큰 시나리오에는 MGGM 슬라이드 베어링을 선택하십시오. 정밀한 긴 스트로크 포지셔닝과 고주파수 순환 모션을 위해서는 MGGL 볼 베어링을 선택하십시오.

3. 기능 구성 선택

￮ 매우 긴 스트로크 요구: MGG 시리즈 우선(MGP/MGQ 기능을 넘어서는 최대 1300mm 스트로크)

￮ 위치 감지 요구 사항: S 자석 구성 + 다방향 자기 스위치 장착

￮ 고온 환경: -XB6 고온 내성 옵션 선택(-10℃~150℃)

한 문장 요약

     SOLH MGG 시리즈 중부하용 장행정 가이드 로드 실린더는 최대 강성, 극도의 충격 저항 및 업계 최고의 1300mm 장행정 안정성을 특징으로 하며 표준 유압 버퍼 및 초고 회전 방지 정밀도를 갖추고 있어 고하중, 장거리 이동 및 고충격 자동 운전 스테이션을 위한 최적의 솔루션이 됩니다.
