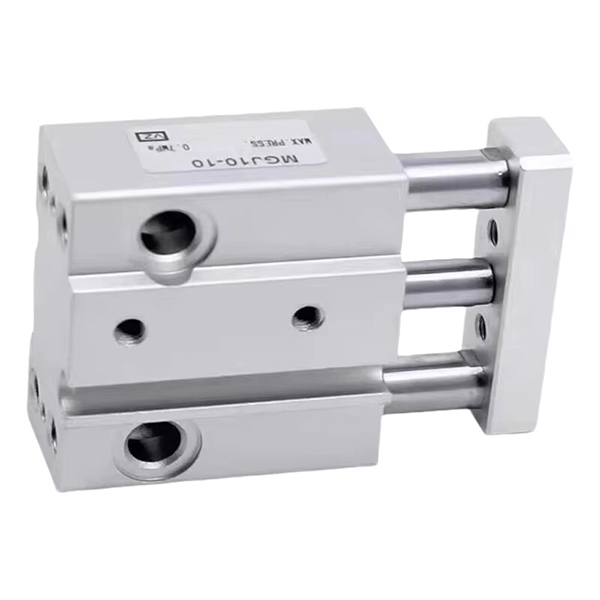

MGJ 시리즈 초소형 미니 가이드 로드 실린더 | 고정도 회전 방지형

브랜드: Richge Technology의 SOLH

제품개요

     SOLH MGJ 시리즈는 마이크로 자동화 시나리오를 위해 특별히 설계된 초소형, 고정밀, 경량 가이드 로드 실린더입니다. 초소형 소형 구조, ±0.1° 정밀한 회전 방지 성능, 양방향 실장 및 단면 중앙 집중식 배관 및 배선 설계를 특징으로 하는 이 시리즈는 5mm ~ 20mm 범위의 초단거리 스트로크로 ø6 및 ø10 내경 크기만 커버합니다. 이는 전자 장비, 의료 기기 및 정밀 기계의 미소 부하, 공간 제한 및 고정밀 포지셔닝 애플리케이션에 완벽하게 맞춰져 있으며 소형 자동화 시스템의 핵심 실행 구성 요소 역할을 합니다.

핵심 포지셔닝 및 구조적 특징

1.극도의 소형화 및 초소형 크기

• 초소형 사양 적용 범위: 5/10/15mm(Ø6) 및 5/10/15/20mm(Ø10)의 짧은 스트로크와 일치하는 Ø6mm 및 Ø10mm 초소형 보어 크기로 제공되며 마이크로 스트로크 구동 요구 사항에 맞게 특별히 설계되었습니다.

• 슬림하고 얇은 본체 치수: MGJ6 초소형 모델은 23+스트로크(길이) × 29mm(폭) × 14.5mm(높이)의 초박형 좁은 바디 사이즈로 설치 공간을 최소화하고 고집적 컴팩트 장비 레이아웃에 적합합니다.

2.고정밀 회전 방지 성능

• 내장된 이중 가이드 로드와 통합 가이드 프레임 구조를 갖춘 MGJ 시리즈는 뛰어난 편향 방지 기능을 구현합니다. 초저 회전 공차 도달±0.1°, 미세 부품 클램핑, 조립 및 미세 조정 중에 위치 편차를 효과적으로 방지하고 일관된 고정밀 위치 정확도를 보장합니다.

3.유연한 장착 및 중앙 집중식배관 설계

• 양방향 장착 지원: 바닥면과 뒷면 모두 고정 설치용으로 설계되어 있어 협소하고 제한된 공간에서 다양한 각도의 레이아웃을 지원하며 강력한 장면 적응성을 제공합니다.

• 단면 집중배관 및 배선: 에어파이프와 마그네틱 스위치 라인을 한 면에 균일하게 배치하여 밀집된 다기통 배치시 깔끔하고 표준화된 배선을 구현하여 현장 설치 및 사후 유지관리가 간편합니다.

• 초단거리 스트로크용 더블 스위치 장착: 최소 5mm 스트로크에도 2개의 마그네틱 스위치를 장착할 수 있어 사각지대 없이 양쪽 스트로크 엔드의 포괄적인 위치 검출을 실현합니다.

4.가볍고 내구성이 뛰어난 순환 작동

• 초경량 본체 무게: 매우 낮은 전체 중량 — MGJ6-5는 27.3g, 최대 사양 MGJ10-20은 63.2g에 불과하여 장비 부하를 크게 줄이고 경량의 마이크로 자동화 메커니즘에 적합합니다.

• 유지보수가 필요 없고 안정적인 작동: 듀얼 엔드 고무 버퍼를 갖춘 오일 프리 윤활 설계를 채택하여 장기간 고주파 경부하 순환 운동을 지원하며 저소음, 안정적인 작동 및 긴 수명이 특징입니다.

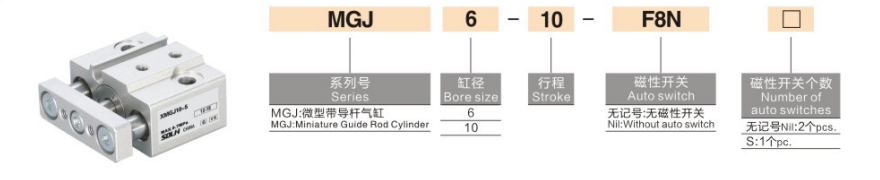

완전한 모델 코딩 규칙

모델 예: MGJ6-10-F8N | MGJ10-15S

표준 주문 참조 예

• MGJ6-5: Ø6 보어, 5mm 스트로크, 전자 스위치가 없는 표준형

• MGJ10-15-2S: ø10 보어, 15mm 스트로크, 이중 끝단 위치 감지용 자기 스위치 2개 장착

• MGJ6-10-F8N: ø6 보어, 10mm 스트로크, D-F8N 자기 스위치와 일치

핵심기술사양(20℃, 0.5MPa 표준조건)

1. 기본 일반 사양

• 작동 모드: 복동 왕복운동

• 작동 압력 범위: 0.15~0.7MPa; 보증 압력: 1.05MPa

• 주변 온도: -10℃~60℃ (얼음이 없는 작업환경)

• 피스톤 작동 속도: 50~500mm/s

• 버퍼 모드: 안정적인 충격 흡수를 위한 듀얼 엔드 고무 완충기

• 윤활 모드: 오일을 사용하지 않고 유지보수가 필요 없는 작동

2.이론 출력 추력(@0.5MPa)

3.제품 중량 사양(g)

일반적인 산업 응용 시나리오

• 전자정밀기기: 휴대폰 및 카메라 부품의 마이크로 클램핑, 소형 PCB 기판 밀기, 단자 압착 위치 지정 및 마이크로 모듈 정밀 조립.

• 의료 계측: 소형 밸브 전환, 샘플링 바늘 상승 및 하강, 최소 침습 의료 장비의 정밀 구동으로 의료 등급의 깨끗하고 안정적인 작동 요구 사항을 충족합니다.

• 정밀 기계 및 광학: 미세 부품 조립 위치 결정, 광학 렌즈 미세 조정, 감지 프로브 미세 변위 교정 및 고정밀 미세 조정 메커니즘.

• 반도체 산업: 먼지가 없는 청정 반도체 작업장에서 초소형 웨이퍼의 미세 이동, 소형 지그 리프팅 및 위치 지정, 경부하 실행 작업.

MGJ 시리즈 vs MGP 시리즈 코어 비교(Mini vs Standard)

빠른 선택 가이드

1. 보어 크기 선택: 작업 하중이 10N 이하인 경우 ø6mm를 선택하십시오. 작업 하중이 30N 이하인 경우 Φ10mm를 선택하고 안정적인 작동을 위해 안전율 ≥2와 일치합니다.

2. 스트로크 사양 선택: 실제 미소변위 구동 요구사항에 따라 5/10/15/20mm 초단거리 스트로크를 선택합니다.

3. 자기 스위치 구성: 이중 끝 위치 감지를 위해 2S를 선택합니다. 단일 엔드 신호 피드백을 위해 단일 S를 선택합니다. 스위치가 없는 기본 모델에는 표시가 없습니다.

한 문장 요약

     SOLH MGJ 시리즈 초소형 미니 가이드 로드 실린더는 마이크로 크기, ±0.1°의 높은 회전 방지 정확도, 가벼운 오일 프리 작동 및 유연한 장착 기능을 갖추고 있어 공간이 제한된 소형 자동화, 의료 및 전자 장비를 위한 최적의 고정밀 마이크로 공압 액추에이터입니다.
