MGP 시리즈 박형 컴팩트 가이드 로드 실린더 | 고강성 비회전 공압 실린더

브랜드: Richge Technology의 SOLH

제품개요 및 구조적 특징

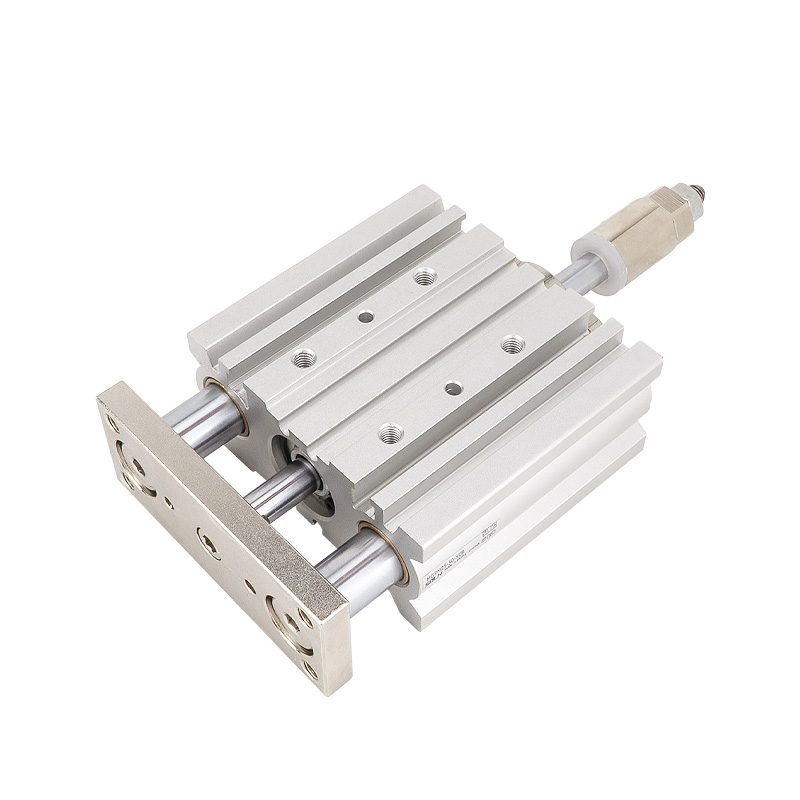

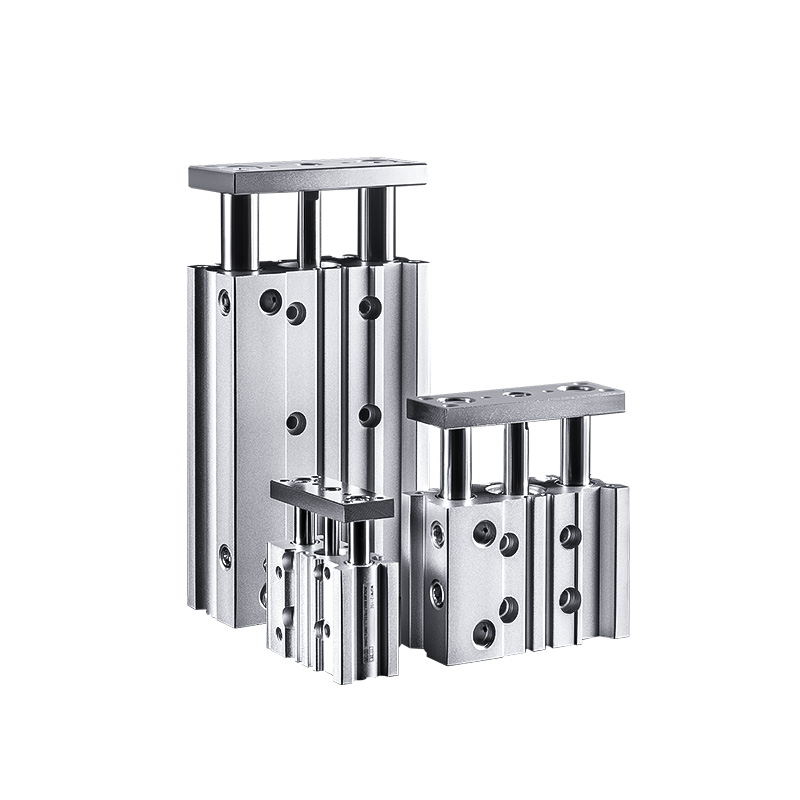

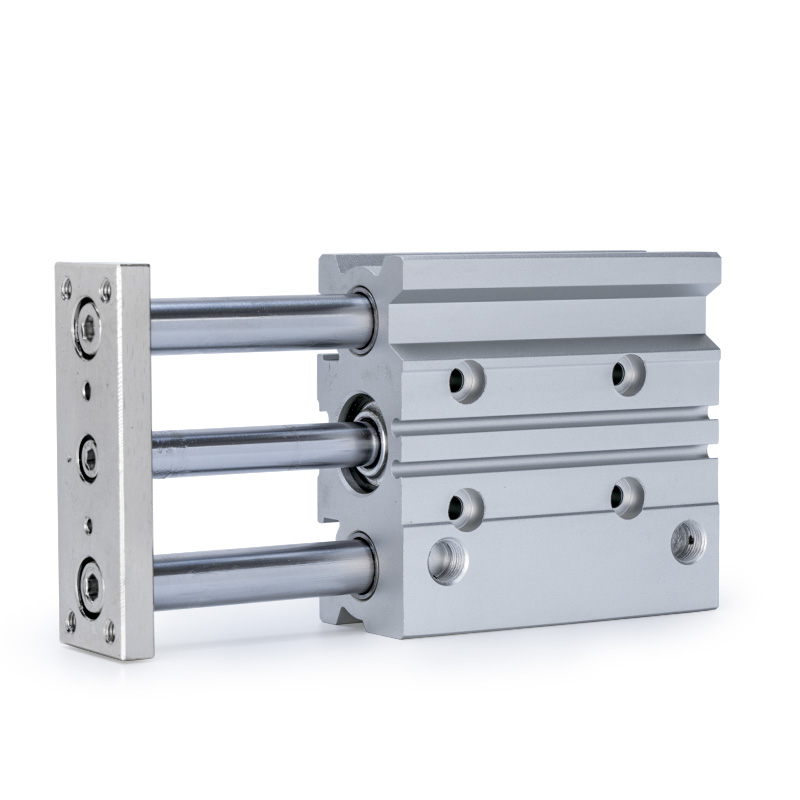

     SOLH MGP 시리즈는 실린더 본체, 듀얼 가이드 로드, 정밀 베어링을 일체화한 고강성 박형 듀얼 가이드 로드 실린더입니다. 비틀림 방지 성능과 강력한 횡하중 저항 기능이 내장되어 있어 외부 가이드 메커니즘이 필요하지 않습니다. 편평한 초박형 본체와 경량 설계(기존 실린더에 비해 무게가 17%~24% 감소)로 프레싱, 포지셔닝, 리프팅 및 공작물 이송 시나리오를 위한 컴팩트한 자동화 레이아웃에 완벽하게 맞습니다. 세 가지 교체 가능한 베어링 유형은 고강도, 고속 및 초정밀 작업 조건을 포괄하여 전체 장면 범용 선형 구동 솔루션을 실현합니다.

핵심 구조적 장점

• 동축 이중 가이드 로드 설계: 피스톤과 이중 가이드로드는 통합 동축 레이아웃을 채택하여 동기 작동을 보장하고 이동 중 편향과 비틀림을 효과적으로 제거하고 전반적인 강성과 안정성을 크게 향상시킵니다.

• 선택적 다중 유형 버퍼링: 기존의 안정적인 작동을 위한 표준 듀얼 엔드 고무 버퍼; 선택사양인 에어 쿠션 버퍼(AZ 유형, 보어 ≥20mm에 사용 가능)는 고속 및 고하중 순환 동작 중에 견고한 충격을 제거합니다.

• 초박형 경량 본체: 최적화된 평면형 박형 구조로 설치 공간을 절약하고 전체 장비 중량을 감소시켜 고집적, 콤팩트한 자동화 장비 설계에 적합합니다.

• 내장형 자기 홈: 별도의 브래킷 없이 직접 마그네틱 스위치 설치가 가능한 가이드 로드 홈이 있어 간단하고 깔끔한 위치 신호 피드백 구성이 가능합니다.

세 가지 핵심 하위 시리즈(베어링 분류 및 키 선택 기준)

     MGP 시리즈는 내부 베어링 구조를 기반으로 세 가지 하위 모델로 나누어져 있으며, 빠른 모델 선택의 핵심 기반인 저마찰 고속, 내마모성 중부하 작업 및 제로 클리어런스 초정밀 시나리오를 포괄합니다.

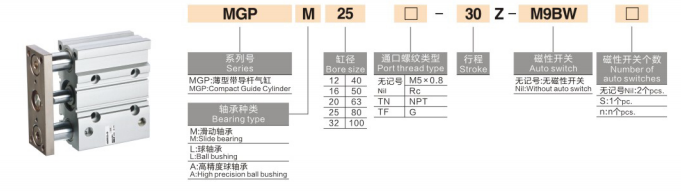

완전한 모델 명명 규칙

모델 예: MGPM20-50Z-M9B

1.코드 세그먼트 정의

• 시리즈 코드: MGP + 베어링 접미사(M/L/A), 다양한 베어링 구성을 갖춘 박형 듀얼 가이드 로드 실린더를 나타냅니다.

• 보어 크기: 12/16/20/25/32/40/50/63/80/100 (mm, 전체 산업 표준 사양)

• 스트로크 길이: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (표준 풀 스트로크 범위)

• 버퍼 및 자기 링 구성

￮ Z: 표준형, 듀얼 엔드 고무 버퍼 + 자석 링 내장, 자석 스위치 설치와 호환 가능

￮ AZ: 에어쿠션 완충형(내경 ≥20mm에만 해당), 고속, 고하중 작업 시 충격에 효과적으로 저항

￮ 접미사 없음: 자기링이 없으면 자기스위치를 설치할 수 없습니다.

• 자기 스위치: 옵션 M9B, A93, D-M9N 및 기타 모델, 장착 브래킷 없이 가이드 로드 홈에 직접 설치

2. 일반적인 주문 예

• 엠지피엠20-50Z: 20mm 보어, 50mm 스트로크, 슬라이딩 베어링, 자기 링이 있는 표준 고무 버퍼

• MGPL25-100Z-A93: 25mm 보어, 100mm 스트로크, 볼 베어링 고속 타입, A93 자기 스위치 포함

• MGPA32-75AZ: 32mm 보어, 75mm 스트로크, 고정밀 베어링, 고정밀 충격 방지 작동을 위한 에어 쿠션 버퍼

일반 핵심 기술 매개변수

(표준시험조건 : 상온 20℃, 정격사용압력)

• 작동 모드: 복동 왕복운동

• 작동 압력 범위: 0.12~1.0MPa; 최소 시작 압력: 0.1MPa

• 보증 압력: 1.5MPa

• 주변 온도: -10℃~60℃ (얼음이 없는 환경 필수)

• 작동 속도: 50~500mm/s (MGPL 최대 500mm/s, MGPM/MGPA 최대 400mm/s)

• 버퍼 모드: 표준 듀얼 엔드 고무 버퍼; 보어 20~100mm용 에어 쿠션 버퍼 옵션

• 비회전 정확도: MGPM ±0.05~0.07mm; MGPL ±0.03~0.05mm; MGPA ±0.01mm

포트 크기 사양

• 보어 12/16mm: M5×0.8

• 보어 20/25/32mm: PT1/8

• 보어 40/50mm: PT1/4

• 보어 63/80/100mm: PT3/8

이론적인 추력 및 장력 데이터(@0.5MPa, 단위: N)

한 문장 빠른 선택 지침

1. 베어링 모델 선택: 고하중, 내마모성, 먼지가 많은 환경에서는 MGPM을 선택하십시오. 고속, 저마찰 및 빈번한 사이클링을 위해서는 MGPL을 선택하십시오. 초정밀 포지셔닝 및 높은 반복 정확도 요구 사항에는 MGPA를 선택하십시오.

2. 자기 링 구성: 위치 감지 및 신호 피드백이 필요한 장비의 경우 Z 접미사를 선택합니다. 스위치 기능이 필요하지 않은 경우 Z가 아닌 기본 유형을 선택하십시오.

3. 버퍼 모드 선택: 고속, 장행정 및 큰 충격을 받는 작업 조건을 위해 AZ 에어 쿠션 버퍼를 채택합니다. 표준 고무 버퍼는 기존의 일반 시나리오에 적용 가능합니다.

4. 보어 및 스트로크 매칭: 실제 하중 및 추력 요구 사항에 따라 적절한 보어 크기를 선택합니다. 표준 스트로크 범위는 5~300mm로 대부분의 산업 자동화 요구 사항을 충족합니다.

일반적인 애플리케이션 시나리오

• 전자 자동화: PCB 기판 포지셔닝, 부품 압착, 마이크로 모듈 리프팅, 전자부품 정밀 조립 등을 수행합니다.

• 정밀탐지장비: 프로브 리프팅 감지, 공작물 포지셔닝 및 클램핑, 고정밀 피팅 및 교정.

• 포장 및 물류 기계: 공작물 단거리 이송, 소재 잭킹 및 포지셔닝, 안정적인 왕복 이송 동작.

• 일반 산업 자동화: 소형 장비 제한 위치 지정, 스탬핑 보조 프레싱, 먼지가 많은 작업장에서의 저속 중부하 순환 작동.

한 문장 요약

     SOLH MGP 시리즈 얇고 컴팩트한 가이드 로드 실린더는 세 가지 베어링 구성을 통합하여 중부하 작업, 고속 및 초정밀 시나리오를 처리하며 높은 강성, 강력한 측면 하중 저항 및 공간 절약형 설계를 특징으로 하며 산업 자동화를 위한 가장 다재다능한 범용 이중 가이드 선형 구동 실린더 역할을 합니다.
