MHW2 시리즈 180° 앵귤러형 에어 척

SOLH MHW2 랙 앤 피니언 180° 스윙 공압 그리퍼는 동급 SMC 모델과 완전히 호환됩니다. 랙 앤 피니언 기어 드라이브는 대칭형 동기 조 스윙을 가능하게 하며, 각 조는 최대 90° 회전하여 총 180° 열림을 제공하며 동기화 오류는 0.1° 이하로 균형 잡힌 클램핑을 보장하고 공작물 미끄러짐을 방지합니다. 보어 크기 범위는 순수 복동 구성에서 20~50mm입니다. 조는 완전히 열렸을 때 본체에 수직으로 세워져 점유 공간을 최소화하고 기계적 회피 및 작업물 뒤집기를 용이하게 합니다. 경질 양극 산화 처리된 정사각형 알루미늄 본체에는 무제한 자기 스위치 설치를 위한 4면 센서 홈이 있습니다. 최적화된 방진 씰링은 먼지가 많은 작업장에서 장기간 작동을 지원합니다. 캠 구동 MHY2와 비교하여 MHW2는 더 높은 부하 용량과 더 나은 동기화를 제공합니다. 토글 MHT2와 달리 전원 차단 자동 잠금 기능은 없지만 훨씬 더 큰 스윙 각도를 제공합니다. 중간 하중 작업물(1~20kg), 상자, 대형 플라스틱 부품을 뒤집고 처리하는 데 널리 사용되며 제한된 자동화 스테이션에서 로드/언로드에 사용됩니다.

문의 보내기

제품 설명

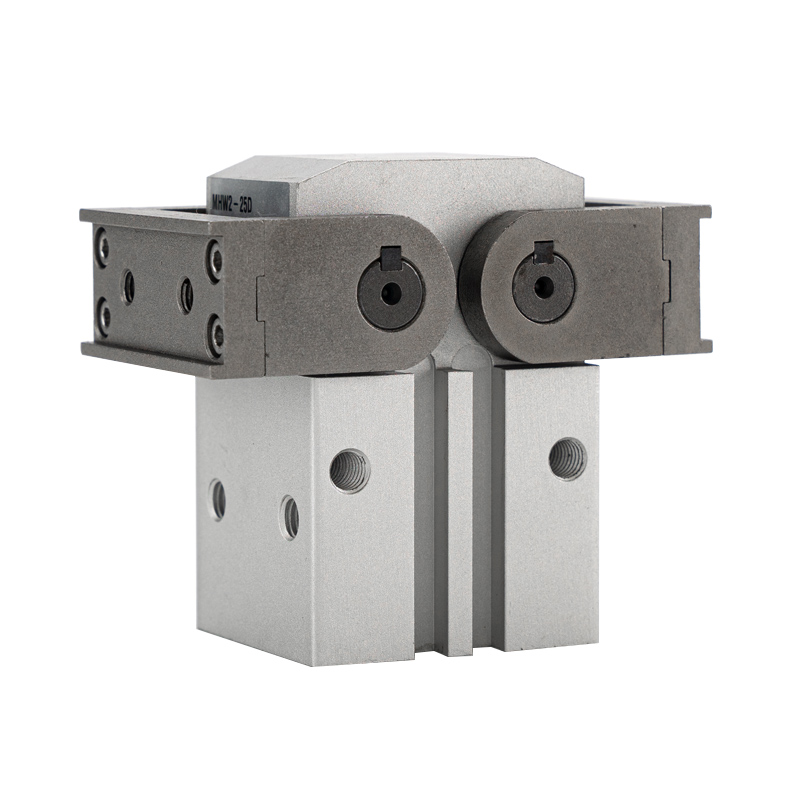

MHW2 시리즈 180° 랙 앤 피니언 스윙 공압 그리퍼

브랜드: Richge Technology의 SOLH

제품개요

SOLH MHW2 시리즈는 총 180° 개방 각도를 갖춘 랙 앤 피니언 구동 2조 스윙 그리퍼입니다. 핵심 강점: 정밀한 기어 동기식 동작, 매우 넓은 180° 스윙 각도, 공간 절약형 외형, 4면 센서 장착 슬롯 및 방진 내구성 구조. 공작물 뒤집기, 로딩/언로딩, 대형 부품 그리핑 및 제한된 공간 스테이션에 널리 채택되었으며 대형 각도 스윙 그리퍼 응용 분야의 주류 선택이 되었습니다.

핵심 구조 및 디자인 특징

-- 작동 원리: 실린더는 랙을 밀어서 동기 회전을 위한 피니언을 구동합니다. 두 개의 턱이 대칭으로 흔들립니다. 기어 맞물림은 뛰어난 동기화와 오프셋 편차 없는 균일한 클램핑력을 보장합니다.

-- 스윙 특성: 각 턱은 최대 90°까지 회전하며 총 양측 개방은 180°입니다. 완전히 열린 조는 실린더 본체에 수직으로 서 있어 최소 투사 공간을 차지하므로 기계적 회피가 필요한 자재 취급에 이상적입니다.

-- 본체 레이아웃: 자석 링이 내장된 사각형 경질 양극 산화 알루미늄 하우징. 4면(상단/하단/왼쪽/오른쪽) 센서 홈은 M9B/A93 자기 스위치의 직접 장착, 무제한 센서 배열을 지원합니다.

-- 물자 & 보호: 단단한 산화 실린더, 고강도 합금 강철 턱 및 방진 밀봉 구조. 좁은 간격으로 이물질 침입을 방지하고 먼지가 많은 작업장 조건에서도 안정적인 성능을 발휘하며 서비스 수명이 연장됩니다.

- 작동 모드: 복동(D). 양방향 실린더 추력은 정방향/역방향 기어 회전을 구동하여 조 개폐를 실현합니다.

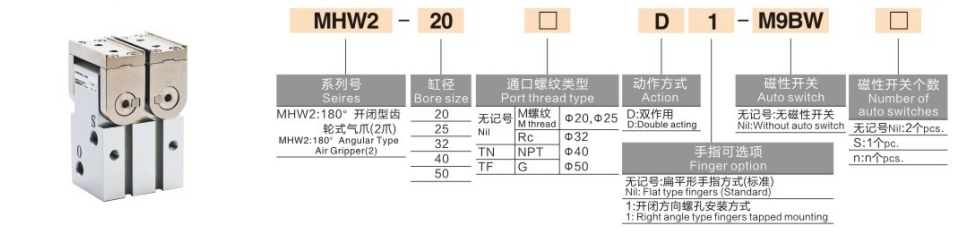

완전한 모델 코딩 규칙

1. 모델 예 : MHW2-32D-M9BW

분절	암호	정의
MHW2	시리즈 코드	180° 랙 앤 피니언 스윙 공압 그리퍼
32	내경(mm)	20 / 25 / 32 / 40 / 50
D	작동 모드	D = 표준 복동형
-M9BW	자기 스위치 옵션	선택 사항, 내장형 자기 링과 일치

2. 표준주문 참고예

-- MHW2-25D: 보어 25, 자기 스위치가 없는 복동형 기본 모델

-- MHW2-40D-M9B: 보어 40, M9B 자기 스위치가 장착된 복동형

유니버설 코어 기술 사양(0.5MPa 공급 압력)

매개변수 항목	MHW2-20	MHW2-25	MHW2-32	MHW2-40	MHW2-50
보어(mm)	20	25	32	40	50
클램핑 토크(N・m)	0.30	0.73	1.61	3.70	8.27
단일 조 스윙 각도	90°	90°	90°	90°	90°
작동 압력 범위	0.1~0.6MPa(권장:0.4~0.5MPa)
주변 온도	-10 ~ +60℃ (마그네트 스위치 장착시 0~+60℃)
매끄럽게 하기	오일 프리 자기 윤활
순중량(g)	300	510	905	2135	5100
공기 포트 스레드	Rc1/8	Rc1/8	Rc1/8	Rc1/4	Rc1/4
최대 작동 주파수(cpm)	60	60	30	30	30

핵심 경쟁 우위

1. 180°의 초광각 스윙각 & 탁월한 공간 활용성

-- 조는 완전히 열렸을 때 본체에 수직으로 서 있고 실린더 투영 공간만 차지하며 작업물 회피 및 뒤집기 동작이 필요한 좁은 스테이션 및 프로세스에 적합합니다.

2. 고정밀 기어 동기 변속기

-- 랙 앤 피니언 맞물림 드라이브, 동기 오류 ≤0.1°, 균형 잡힌 대칭 클램핑은 일방적인 힘으로 인한 공작물 미끄러짐을 효과적으로 방지합니다.

3. 360° 유연한 센서 레이아웃

-- 자기 스위치는 4개의 본체 표면에 장착할 수 있어 모든 방향 위치 모니터링, 편리한 설치 및 모든 장착 방향에 대한 시운전이 가능합니다.

4. 열악한 환경에 적합한 방진 구조

-- 최적화된 밀봉 및 작은 내부 간격으로 먼지 유입을 차단합니다. 기계적 서비스 수명 ≥500만 주기, 장기 고주기 자동화 생산 라인에 안정적입니다.

장착 형태 및 일반적인 산업 응용 분야

1. 장착 옵션

-- 축 수평 장착: 조립 라인 로딩 및 언로딩을 위한 수평 클램핑

-- 수직 수직 장착: 공작물 뒤집기 스테이션을 위한 수직 리프팅

-- 측면 장착: 좁고 제한된 장비 공간을 위한 측면 클램핑

2. 일반적인 응용 시나리오

-- 전자 및 가전제품: 하우징, 패널 및 대형 부품을 쥐고 뒤집는 작업

-- 자동차 부품: 램프 하우징, 내부 트림 및 소형 주조품 운송

-- 물류 및 포장: 상자, 팔레트 및 배럴형 자재 취급

-- 기계 및 사출 성형 자동화: 공작 기계 및 성형 기계에서 대형 공작물을 피킹

선택 비교 : MHW2 기어 스윙 VS MHY2 캠 스윙 VS MHT2 토글 그리퍼

비교항목	MHW2 기어 180° 스윙 그리퍼	MHY2 캠 180° 스윙 그리퍼	MHT2 토글 자동 잠금 그리퍼
핵심 장점	넓은 스윙 각도, 높은 동기화, 공간 절약	초경량 콤팩트, 소구경에 비용 효율적	전원 차단 유지, 고하중을 위한 초고토크
구동 메커니즘	랙 앤 피니언 기어	캠 링키지	조인트 연결 전환
총 스윙 각도	양측 180°(턱당 90°)	양측 180°(턱당 90°)	대략. 30° 피벗 스윙
전력 손실 자동 잠금	❌ 잠금 기능 없음	❌ 잠금 기능 없음	✅ 기계적 자동 잠금 클램핑 유지
보어 커버리지	Φ20 ~ 50	Φ10 ~ 25	Φ32 ~ 63
적합한 하중	1~20kg 중하중	0.5~5kg 경하중	5~50kg의 무거운 하중
비용 수준	중간, 좋은 비용 성능	낮음, 소구경에 선호	중상급, 헤비듀티 전용 모델
최고의 응용 프로그램	중간 하중, 큰 스윙 각도, 제한된 설치 공간	소형 경부하, 예산에 민감한 프로젝트	엄격한 낙하 방지 안전 요구 사항을 갖춘 무거운 공작물

3단계 빠른 선택 가이드

1. 공작물 질량에 따른 보어 선택

-- 20 ≤ 3kg; 25 = 3~5kg; 32 = 5~10kg; 40 = 10~15kg; 50 = 15~20kg. ≥30% 부하 안전 마진을 확보하십시오.

2. 스윙 각도 확인

-- 표준 단일 조 스윙 각도 90°, 총 개방 180°. 공작물 치수 및 회피 이동을 수용할 수 있는 충분한 여유 공간을 확인하십시오.

3. 구성 매칭

-- 위치 신호 피드백: 설치 방향에 관계없이 유연한 레이아웃을 위해 M9B 시리즈 자기 스위치가 있는 4면 장착 슬롯을 활용합니다.

-- 먼지가 많은 작업장 환경: 우수한 방진 밀봉 구조로 인해 MHW2를 우선적으로 사용합니다.

한 문장 요약

SOLH MHW2 랙 앤 피니언 180° 스윙 공압 그리퍼는 4면 자기 스위치 설치 및 방진 밀봉 기능을 갖춘 기어 동기식 변속기를 채택하여 중하중 공작물 뒤집기 및 자재 취급을 지원합니다. 포장, 자동차 및 일반 자동화 제한된 공간 스테이션에 이상적인 공간 절약형 스윙 그리퍼입니다.
