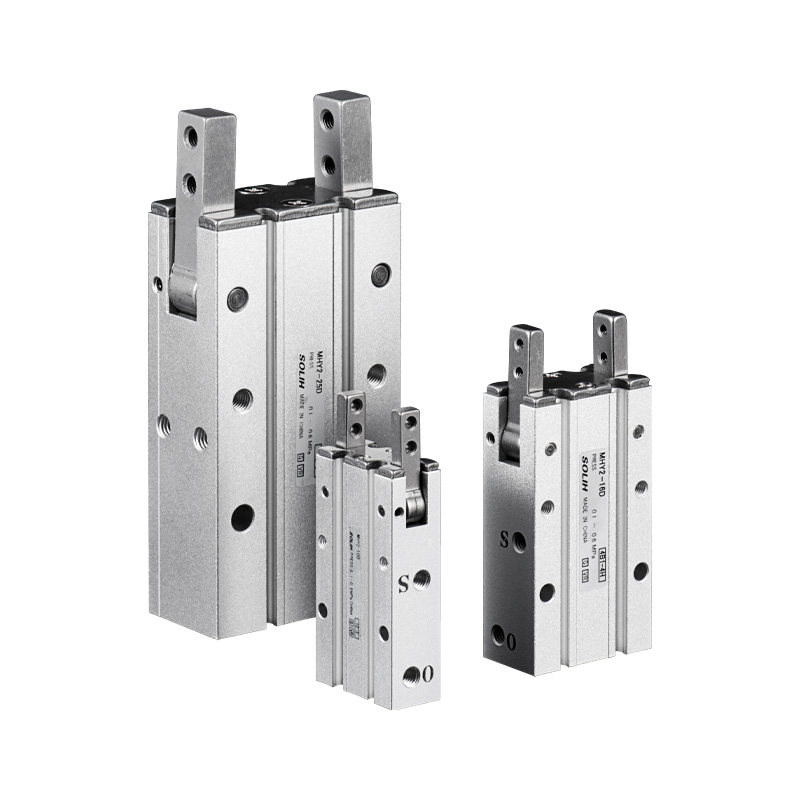

MHY2 시리즈 180° 캠 구동 스윙 공압 그리퍼

브랜드: Richge Technology의 SOLH

제품개요

     SOLH MHY2 시리즈는 표준 180° 와이드 스윙 캠 구동 2조 공압 그리퍼입니다. 핵심 장점: 초대형 개방 각도, 가볍고 컴팩트한 구조, 먼지 방지 구조 및 안정적인 반복 위치 지정. 원형 및 불규칙한 공작물 처리, 자동 로딩/언로딩, 뒤집기 및 정렬에 이상적입니다. 간단한 모션 궤적을 통해 복잡한 기계적 움직임 없이 간단한 픽 앤 릴리스가 가능합니다.

핵심 구조 및 작동 원리

     -- 변속기: 캠 메커니즘(기어 및 랙 아님). 이중 피스톤이 캠 어셈블리를 밀어 두 개의 조를 동시에 구동합니다. 최대 개방 각도 180°, 풀림 방지 고정을 위한 오버클로즈 위치 -3°. 턱 편향 없이 부드러운 싱크로나이즈 스윙.

     -- 구조: 알루미늄 합금 본체, 표준으로 스테인리스 스틸 조, 내장형 자기 링, 4면 자기 스위치 장착 슬롯. 바닥면과 측면에 장착 구멍이 있습니다. 좁은 간격 설계로 내부 메커니즘에 먼지와 이물질이 침입하는 것을 방지합니다.

     -- 작동 모드: 복동(D)만 해당, 단동 NO/NC 변형은 없음. 조절 가능한 개폐 속도를 갖춘 양방향 공기 제어 장치입니다.

     -- 포지셔닝 정확도: 일관된 스윙 각도로 포지셔닝 정확도 ±0.02mm를 반복합니다.

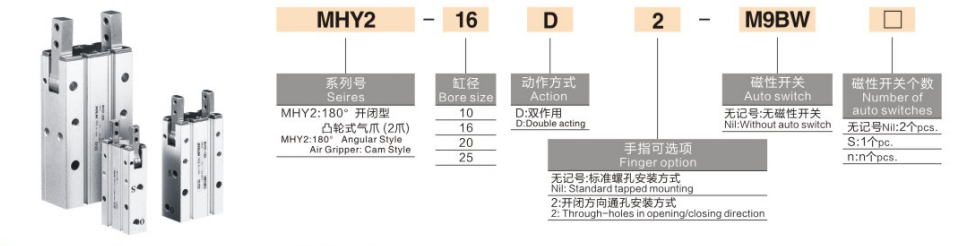

완전한 모델 코딩 규칙

  1. 모델 예: MHY2-16D-S-M9BW

  2. 표준주문 참고사항

     MHY2-20D-S-M9BW: 보어 20, 복동, 내장 자기 링, 1m 케이블이 있는 M9B 자기 스위치.

유니버설 코어 기술 사양

클램핑 토크 및 힘 데이터(0.5MPa, 기준 클램프 거리 L=35mm)

     중요 참고 사항: 클램핑 거리 L이 연장되면 효과적인 클램핑력이 감소합니다. 선택 시 부하 토크 확인은 필수입니다.

선호하는 애플리케이션 시나리오

  ✅ 다음과 같은 경우 MHY2를 선택하세요.

     -- 원통형 튜브, 불규칙한 모양의 부품, 로딩/언로딩 및 뒤집기 스테이션을 위해 매우 넓은 180° 개방이 필요합니다.

     -- 가벼운 페이로드 소형 로봇 엔드 이펙터, 경량 설계 우선순위

     -- 먼지와 이물질이 많은 작업장 환경, 오염 방지 내부 구조 요구

     -- MHZ2 평행 그리퍼가 불규칙한 대구경 공작물을 잡을 수 없는 경우 대체 솔루션 필요

  ❌ 권장되지 않습니다. 대체 모델을 선택하세요.

     -- 단동 상시 열림/상시 닫힘 전원 차단 유지 필요 → MHW2 기어 스윙 그리퍼 선택

     -- 25mm보다 큰 보어와 높은 조임력 필요 → MHW2 시리즈 선택(최대 보어는 40까지)

     -- 작은 개방 이동 거리를 갖는 순수 평행 선형 클램핑 → MHZ2 평행 그리퍼 선택

주요 선택 지침

     -- 가공물 직경 및 외형 치수에 따라 보어 선택: 10(소) →16 →20 →25(중-대)

     -- PLC 위치 피드백을 위해 접미사 -S 자기 링과 M9 시리즈 자기 스위치를 추가합니다.

     -- 장착 선택: 표준 탭 구멍의 경우 공백; 플랫폼 및 브래킷 조립에 적합한 관통 구멍 설치의 경우 접미사 -2

     -- 부하 점검: 클램핑 거리 L ≤35mm를 유지하십시오. 토크 및 조임력에 대해 안전계수 ≥1.5를 유지하십시오.

한 문장 요약

     SOLH MHY2 캠 구동 180° 와이드 스윙 공압 그리퍼는 먼지 방지 캠 전송 구조를 채택하고 복동만 가능하며 선택적인 자기 스위치 및 관통 구멍 마운트를 갖춘 ±0.02mm 반복 정확도를 갖추고 있으며 소형 로봇 자동화 장비에서 대구경 원형 및 불규칙 공작물 집기, 뒤집기 및 분류를 위한 경량 컴팩트 솔루션입니다.
