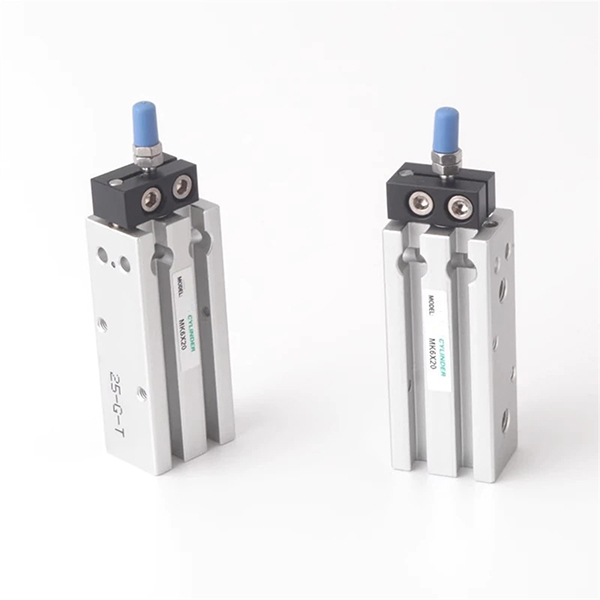

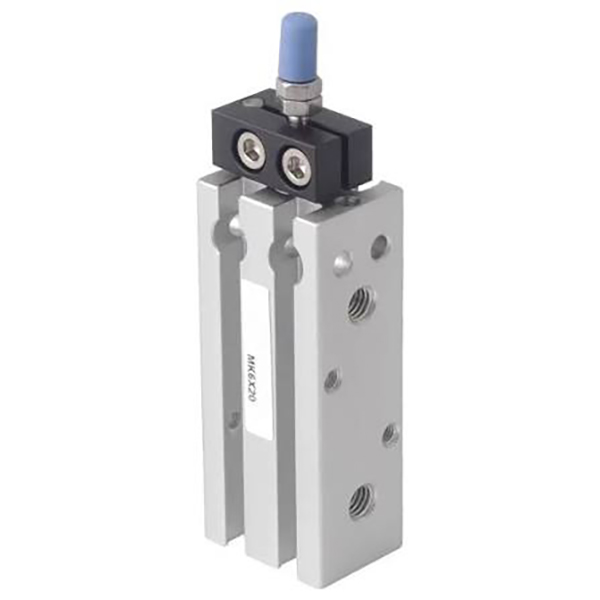

MK 시리즈 멀티 마운트 실린더

MK 시리즈 멀티 마운트 회전 방지 소형 실린더

브랜드: Richge Technology의 SOLH

제품개요

     SOLH MK 시리즈 박형 멀티 마운트 실린더는 회전 방지 장치가 내장된 MD 실린더의 업그레이드 버전입니다. 정사각형 본체는 추가 브래킷 없이 6면 설치를 지원합니다. 비틀림 방지 구조는 피스톤 로드 회전을 제한하고 다중 실린더 병렬 설치를 가능하게 하며 각도 위치 지정 요구 사항이 있는 제한된 공간의 정밀 자동화에 이상적입니다. Airtac MD 및 SMC CQS 시리즈와 직접 상호 교환 가능합니다.

구조 및 특징

     -- 정사각형의 얇은 알루미늄 본체, 통합된 회전 방지 가이드 슬롯;

     -- 단단한 양극 처리된 배럴, 크롬 도금된 피스톤 로드, 내구성 및 경량;

     -- 전체 변형: MK(복동), MSK(스프링 확장), MTK(스프링 후진), MKD(이중 로드), MKJ(이중 로드 조정 가능한 스트로크); 내장 자석의 경우 접미사 -S;

     -- 회전 방지 정확도 ≤±0.5°, 공작물 각도 편차 방지;

     - 전면, 후면, 왼쪽, 오른쪽, 상단, 하단에 장착 가능; 병렬 병렬 조립을 지원합니다.

     -- 유연한 자기 스위치 설치를 위한 원주형 센서 홈.

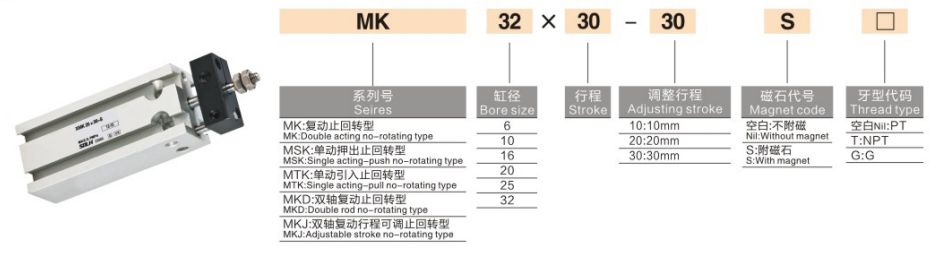

모델 코딩 규칙

   1. 예: MK20-50-S

     -- MK: 시리즈 코드; K=회전 방지; D=이중봉; J=조정 가능한 스트로크

     -- 20: 구멍 크기: 6/10/16/20/25/32mm

     -- 50: 스트로크 길이 5~100mm

     -- -S: 내장 자석 링

기술 사양

이론적인 추력 및 당김 @0.5MPa(단일 로드, N)

선택 가이드

     -- 작업 하중에 대해 최소 50%의 안전 여유가 있는 보어를 선택하십시오.

     -- 실제 이동 스트로크에 5~10mm 여유를 추가합니다. 최대 표준 스트로크: 100mm;

     -- 위치 감지가 필요한 경우 -S 모델을 선택합니다. 측면 하중 조건에는 MKD 이중 로드를 선택하십시오.

한 문장 요약

     SOLH MK 회전 방지 기구를 내장한 6면 실장형 콤팩트 실린더로, 제한된 공간의 자동화 장비의 정밀 위치 결정 및 콤팩트한 다기통 레이아웃에 적합합니다.
