MK 시리즈 로터리 클램프 실린더
  • MK 시리즈 로터리 클램프 실린더MK 시리즈 로터리 클램프 실린더

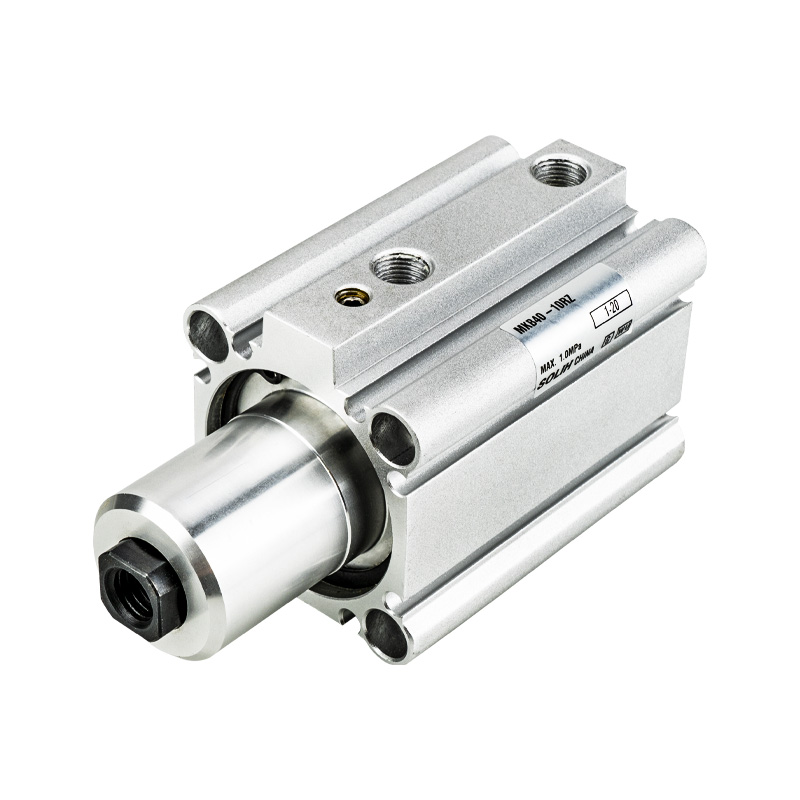

MK 시리즈 로터리 클램프 실린더

SOLH MK(통칭 MKB)는 90° 회전과 선형 하향 클램핑을 통합한 통합 공압 실린더로, 주류 MKB 시리즈와 호환 가능합니다. 내경 크기는 Φ12~Φ63이고 클램핑 스트로크 범위는 5mm~50mm입니다. 기존 MK2 모델에 비해 전체 길이가 3~10mm 짧아져 레이아웃이 더욱 컴팩트해졌습니다. 고관성 워크의 고속 체결에 대응하기 위해 허용 관성 토크가 3배 업그레이드되었으며, Φ63 보어의 최대 체결력은 0.5MPa에서 12.4kN에 달해 안정적인 고하중 유지가 가능합니다. 작업 주기: 위쪽으로 후퇴 → 90° 왼쪽/오른쪽 회전 → 클램핑을 위해 확장; 릴리스는 역순으로 진행됩니다. 공차 ±5°의 고정 90° 회전 각도는 안정적인 반복 위치 결정을 보장합니다. 2면 센서 장착만 가능한 Ø20 및 Ø25 보어를 제외한 다른 크기는 간섭 없이 깔끔한 배선을 위해 4방향 자기 스위치 설치를 지원합니다. 관통 구멍과 양단 나사 구멍을 통해 직접 장착 및 플랜지 설치가 가능합니다. 양면 고무 버퍼는 충격, 진동 및 소음을 ​​줄입니다. 오일프리 디자인으로 깨끗하고 먼지가 없는 작업 환경을 만족시킵니다. 내장된 자기 링은 위치 센서와 함께 작동하여 클램프/해제 상태를 모니터링합니다. 시계 방향 RZ 및 시계 반대 방향 LZ 회전 방향은 선택 사항입니다. 이는 공작 기계 고정 장치, 용접 포지셔닝, 스탬핑 고정, 정밀 3C 부품, 반도체 트레이 클램핑 및 고정 장치 뒤집기 제한에 널리 적용됩니다. 회전 및 클램핑 기능을 통합하여 기계 설계를 단순화하고 설치 공간을 절약합니다. 클램핑력 ≥ 실제 하중 × 1.5 안전계수로 보어 크기를 선택하고 기계적 충돌을 방지하기 위해 스트로크 여유를 3~5mm 남겨두십시오.

MK 시리즈 로터리 클램프 실린더 | 90° 회전 및 선형 클램프 2-in-1 공압 실린더

브랜드: Richge Technology의 SOLH


제품개요 및 핵심구조적 특징

     SOLH MK 시리즈는 90° 회전과 선형 클램핑 동작을 통합한 표준 2-in-1 회전 클램프 실린더입니다. 5mm ~ 50mm 범위의 표준 클램핑 스트로크로 ø12mm ~ ø63mm의 보어 크기를 포괄합니다. 초소형 설치, 3배 업그레이드된 허용 관성 토크, 4면 자기 스위치 장착 및 왼쪽/오른쪽 회전 옵션을 특징으로 하는 이 실린더는 공간이 제한된 작업물 위치 지정, 클램핑 및 고정을 위한 자동화 스테이션에 이상적이며 표준 자동화 고정 장치 시스템의 핵심 공압 구성 요소 역할을 합니다.

1. 복합 회전 및 클램핑 모션

• 작업 순서: 후진 → 좌/우 90° 회전 → 클램핑을 위해 확장; 역순: 클램프를 해제하기 위해 후퇴 → 90° 회전 역방향 → 재설정을 위해 확장.

• 고정밀 위치 결정: 회전 각도를 90°로 고정하고 공차는 ±5°로 우수한 회전 방지 성능과 안정적인 반복 위치 정확도를 제공합니다.

2. 고부하 용량 업그레이드

• 3배 더 높은 관성 토크: 새로 업그레이드된 MK 시리즈는 허용 관성 토크를 3배로 늘려 기존 MK2 시리즈의 고부하 성능과 일치하며 고속 작동 및 대관성 공작물 클램핑 시나리오에 완벽하게 적응합니다.

• 강력한 클램핑력: 최대 ø63 보어 모델은 0.5MPa에서 최대 12.4kN의 강력한 클램핑력을 제공하여 중하중 작업에 안정적이고 견고한 클램핑을 보장합니다.

3. 컴팩트한 본체와 유연한 다방향 설치

• 슬림하고 짧아진 구조: 기존 MK2 실린더보다 전체 길이가 3~10mm 짧아진 초박형 바디 디자인으로 좁고 콤팩트한 장비 배치에 따른 공간 활용성을 대폭 향상시켰습니다.

• 다중측 스위치 장착: 4면 자기 스위치 설치를 지원합니다(2면만 Φ20/Φ25). 내장형 스위치 설계로 외부 노출 및 간섭을 방지하여 유연하고 깔끔한 회로 레이아웃이 가능합니다.

• 범용 장착 방법: 관통 구멍과 양단 나사 구멍이 있어 직접 고정 장착과 플랜지 장착이 호환되어 다양한 조립 요구 사항을 충족합니다.

4. 안정적이고 내구성 있는 성능

• 안정적인 버퍼링: 양면 고무 완충 장치를 적용한 복동식 구조로 작동 충격, 진동, 주행 소음을 효과적으로 감소시켜 장기간 안정적인 순환 작동을 보장합니다.

• 오일 프리 작동: 전문적인 오일프리 윤활 설계를 채택하여 먼지가 없고 깨끗한 작업 환경에 적합합니다.

• 표준 자기 구성: 자기 스위치용 장착 홈이 내장된 자기 링이 내장되어 있어 스트로크 위치 감지에 편리합니다.


완전한 모델 명명 규칙 및 주문 예

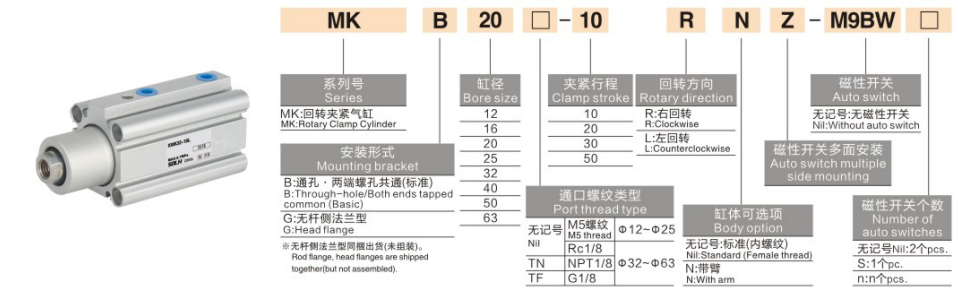

1.전형적인 모델 예시: MKB20-10RZ, MKB40-20LZ-M9BW

코드 세그먼트

정의

MKB

시리즈 코드: 표준 로터리 클램프 실린더

20/40

보어 크기: Φ12/16/20/25/32/40/50/63mm

10/20

클램핑 스트로크: 5/10/15/20/25/30/40/50mm

RZ / LZ

회전 방향: RZ = 오른손잡이(시계 방향); LZ = 왼손잡이(시계 반대 방향)

M9BW

마그네틱 스위치 모델(옵션: D-M9BW, D-A93 등)

2.표준 주문 예

• 표준 오른쪽 회전: MKB25-15RZ(내경 25, 스트로크 15mm, 시계방향 회전, 스위치 없음)

• 듀얼 스위치를 사용한 왼쪽 회전: MKB32-20LZ-2S(ø32 보어, 20mm 스트로크, 반시계 방향 회전, 이중 위치 스위치)

• 대구경 중하중형: MKB63-50RZ(내경 63, 최대 스트로크 50mm, 중하중 클램핑용 우회전)


일반 기술 변수(20℃, 0.5MPa 표준 조건)

1. 기본사양

• 작동 모드: 복동식 복합운동(90° 회전 + 선형 클램핑)

• 작동 압력 범위: 0.1~1.0MPa; 보증 압력: 1.5MPa

• 주변 온도: -10℃~70℃(동결되지 않음); -10℃~60℃(자석 스위치 장착 시)

• 피스톤 작동 속도: 50~200mm/s

• 버퍼 모드: 양측 고무 완충기

• 윤활 모드: 무급유 작동(급유 불필요)

2. 형체력 데이터 (단위: kN @0.5MPa)

내경(mm)

Φ12

Φ16

Φ20

Φ25

Φ32

Φ40

Φ50

Φ63

클램핑력(kN)

0.57

1.01

1.57

2.45

4.02

6.28

9.81

12.40

3. 허용 관성 토크 (단위: kg·m²)

내경(mm)

Φ12

Φ16

Φ20

Φ25

Φ32

Φ40

Φ50

Φ63

관성 토크(kg·m²)

0.001

0.003

0.01

0.02

0.05

0.1

0.2

0.4

4. 제품 중량(단위: kg @20mm 스트로크)

내경(mm)

Φ12

Φ16

Φ20

Φ25

Φ32

Φ40

Φ50

Φ63

체중(kg)

0.35

0.55

0.9

1.4

2.2

3.5

5.8

9.5


일반적인 애플리케이션 시나리오

• 공작물 포지셔닝 및 클램핑: 공작 기계 고정 장치, 용접 포지셔닝, 스탬핑 고정 및 조립 스테이션 클램핑에 널리 사용됩니다. 통합된 2-in-1 회전 및 클램핑 설계로 기계 구조가 단순화되고 설치 공간이 절약됩니다.

• 전자 및 정밀 부품 고정: 오일프리, 저분진 특성으로 반도체 트레이 클램핑, 휴대폰 쉘 포지셔닝, 초정밀 부품 고정에 완벽하게 적합하여 높은 청정도와 고정밀 요구 사항을 충족합니다.

• 자동 이체 제한: 회전 테이블 제한, 뒤집기 메커니즘 위치 지정 및 짧은 스트로크 회전 클램핑 스테이션에 이상적이며 안정적이고 반복 가능한 복합 모션 성능을 제공합니다.

• 견고한 고정 스테이션: 높은 형체력과 탁월한 처짐 방지 성능을 갖추고 있어 무거운 공작물 클램핑, 금형 고정 및 큰 하중의 정밀 위치 결정 시나리오에 적용 가능합니다.


3단계 빠른 선택 가이드

1. 보어 크기 선택: 실제 클램핑 하중에 따라 내경 크기를 선택하십시오. 이론적 클램핑력 ≥ 실제 하중 × 1.5 안전 계수를 보장합니다. 과중한 작업 조건에서는 Φ40 이상의 보어를 우선시합니다.

2. 스트로크 선택: 표준 클램핑 스트로크 범위는 5mm ~ 50mm입니다. 실제 공작물 높이를 기준으로 스트로크를 선택하고 기계적 간섭을 피하기 위해 3~5mm 여유를 남겨 두십시오.

3. 구성 선택

○ 회전 방향: 현장 스테이션 레이아웃에 맞게 RZ(시계방향 오른쪽 회전) 또는 LZ(시계 반대 방향 왼쪽 회전)를 선택합니다.

○ 위치 감지: 클램핑 및 해제 상태에 대한 이중 위치 신호를 획득하려면 2S 이중 스위치 구성을 선택하십시오.


한 문장 요약

     SOLH MK 시리즈 표준 로터리 클램프 실린더는 90° 회전 및 선형 클램핑 기능을 통합하고 3배 업그레이드된 관성 토크, 초소형 본체, 다방향 장착 및 강력한 고하중 클램핑 기능을 특징으로 하며 자동화된 고정 장치 위치 지정 및 클램핑 스테이션을 위한 최적의 공간 절약형 및 높은 안정성의 공압 솔루션 역할을 합니다.
