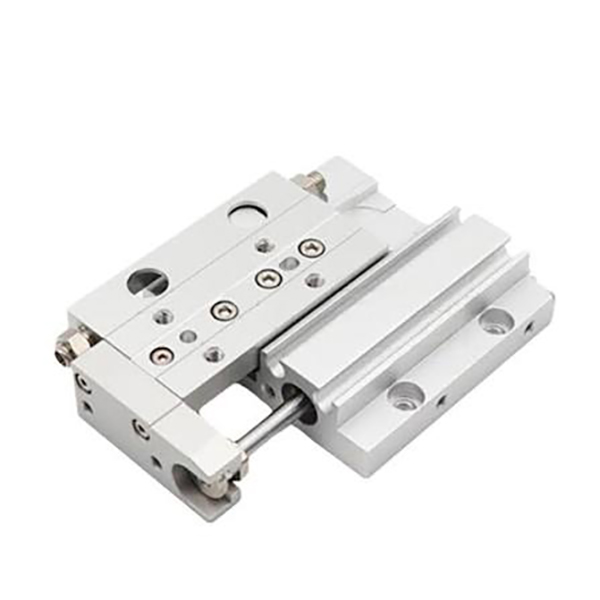

MXF 시리즈 초박형 고강성 공압 슬라이드 테이블

브랜드: Richge Technology의 SOLH

제품개요

     SOLH MXF 시리즈는 높이 제한이 있는 자동화 장비용으로 설계된 초박형, 고강성, 롱스트로크 공압 슬라이드 테이블입니다. 실린더와 크로스 롤러 가이드 레일의 평행 배치, 상하 양면 장착 구조, 중하중 운반 능력을 특징으로 하며, 동일한 사양의 기존 MXS 슬라이드보다 40% 더 슬림한 초저 본체 높이를 실현합니다. 안정적인 중간 정밀도 포지셔닝, 부드러운 긴 스트로크 작동 및 고주파 주기 내구성을 갖춘 이 제품은 소형 자동화 시스템의 정밀 자재 취급, 조립 및 스테이션 전환을 위한 핵심 주류 로우 프로파일 슬라이드 솔루션 역할을 합니다.

핵심 포지셔닝 및 구조적 특징

     -- 듀얼 액팅 구동 구조: ø8 ~ ø20mm 범위의 보어 크기로 안정적인 복동식 작동을 채택하여 20~180N의 안정적인 중간 하중 출력을 제공하여 중하중 정밀 핸들링 시나리오에 완벽하게 일치합니다.

     -- 평행 실린더 및 크로스 롤러 가이드 설계: 가이드 레일과 실린더가 평행하게 배열되어 로드 베어링과 피스톤 로드 실링 동작이 분리됩니다. 이 구조는 높은 강성, 낮은 마찰, 제로 갭 작동 및 매우 부드러운 선형 모션을 제공합니다.

     -- 초박형 로우 프로파일 본체: 차체 높이는 동급 MXS 모델에 비해 40% 낮은 16~27mm에 불과합니다. 초저 클리어런스 및 초소형 장비 레이아웃을 위한 최적의 선택입니다.

     --안정적인 중간 정밀도 성능: 0.03mm 주행 평행도, 0.05mm 수직도 및 ±0.02mm 반복 위치 정확도를 보장하여 표준 중정밀 자동화 위치 지정 요구 사항을 완벽하게 충족합니다.

     -- 양면 고정밀 장착: 상단 관통 구멍과 하단 탭 구멍, 그리고 정밀한 위치 결정 핀 구멍을 갖추고 있습니다. 포지티브 및 리버스 설치를 지원하여 분해 및 재조립 후 높은 반복 장착 정확도를 보장합니다.

     -- 유연한 배관 및 센서 설치: 횡방향, 축방향 양방향 배관에 적합합니다. 자기 스위치 설치를 위한 숨겨진 슬라이더 홈 설계가 있는 내장 자기 링으로 구조적 간섭 없이 설치 공간을 절약할 수 있습니다.

     -- 조정 가능한 스트로크 및 다중 버퍼 옵션: 양쪽 끝단에 폴리우레탄 표준 완충재를 적용하여 안정적인 쿠셔닝을 제공합니다. 끝당 5mm 조정 가능한 스트로크(총 표준 트리밍 범위 10mm), 15mm 초장 미세 조정을 위한 옵션 X11 사양 및 고주파 충격 시나리오를 위한 옵션 유압 버퍼가 특징입니다.

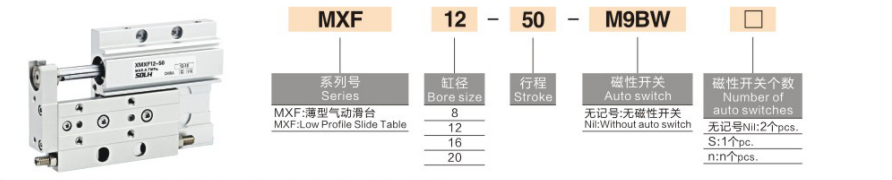

완전한 모델 코딩 규칙

   1. 모델 예: MXF12-50-M9BW

   2. 표준주문 참고예

     -- MXF8-20: 스위치가 없는 표준 모델, 8mm 보어, 20mm 스트로크, 복동형

     -- MXF20-100-2M9B: 20mm 보어, 100mm 긴 스트로크, 양방향 위치 모니터링을 위한 이중 자기 스위치

     -- MXF16-75-X11: 16mm 보어, 75mm 스트로크, 15mm 확장 스트로크 조정

핵심 기술 사양(@0.5MPa, 복동식)

핵심 성능 및 제품 장점

     -- 극도의 공간 절약을 위한 초박형 컴팩트 구조: MXS 시리즈보다 40% 더 슬림한 16~27mm의 초저 본체 높이로 기존 슬라이드를 설치할 수 없는 초저 여유 공간 장비 및 밀집된 모듈형 레이아웃 시나리오에 완벽하게 적응합니다.

     -- 고강성 & 안정적인 롱스트로크 작동: 일체형 일체형 몸체와 결합된 크로스 롤러 가이드는 주행 틈과 변형을 제거합니다. 최대 100mm 길이의 스트로크와 고주파수 사이클링 조건에서 지터 없는 안정적인 작동을 유지합니다.

     -- 강력한 적응성을 갖춘 양면 장착: 상단 관통 구멍 고정 및 하단 탭 구멍 설치를 지원하며 포지티브 및 리버스 장착 모두 호환됩니다. 반복적인 분해 및 조립 후에도 높은 반복 정확도를 보장하기 위해 정밀 위치 결정 핀 구멍이 장착되어 있습니다.

     -- 유연한 조정 가능한 스트로크 및 다중 스테이션 적응: 끝당 표준 5mm 미세 조정(총 트리밍 범위 10mm). 옵션 X11 사양은 15mm 확장 스트로크 조정을 제공하여 다중 스테이션 자동화 프로세스에 대한 정확한 스트로크 교정 요구 사항을 충족합니다.

     -- 유지보수가 적고 오일 프리 및 긴 서비스 수명: 저마찰 씰링 및 오일 프리 작동 설계를 채택했으며 사용 수명은 500만 주기 이상입니다. 이는 일일 유지 관리 요구 사항을 최소화하면서 청정 산업 환경과 기존 자동화 생산 라인 모두에 적용 가능합니다.

장착 방법 및 일반적인 적용 시나리오

   1. 이중 장착 방식

     -- 상단 장착: 상부 하중 배열로 상부 관통 구멍을 통해 고정됩니다. 고정밀 포지셔닝과 안정적인 하중 지지를 위해 포지셔닝 핀과 일치합니다.

     -- 하단 장착: 직접 장비 표면 설치를 위해 바닥 탭 구멍을 통해 고정됩니다. 견고한 조립이 특징이며 역방향 장착 응용 분야에 이상적입니다.

   2. 일반적인 산업 응용 분야

     -- 3C전자산업: 스크린 라미네이션, 모듈 핸들링, PCB 보드 이송, 감지 스테이션 전환 및 정밀 전자 부품 위치 지정.

     -- 정밀 조립 자동화: 소형 부품 압착, 단자 조립, 나사 잠금 장치 구동 및 경량 툴링 순환 작업.

     -- 포장기계: 소재밀기, 절삭공구 구동, 라벨 라미네이팅 및 단거리 소재 이송.

     -- 일반 자동화 장비: 장비 도어 본체 슬라이딩, 생산 라인 스테이션 전환 및 중부하 고주파 순환 선형 구동.

MXF 대 MXH 대 MXS | 로우 프로파일 및 컴팩트 슬라이드 테이블 비교

3단계 빠른 선택 가이드

   1. 부하에 따른 내경 선택: 공작물 중량에 따라 보어 직경을 일치시킵니다: Ø8 ≤ 2kg, Ø12=2~5kg, Ø16=5~10kg, Ø20=10~15kg. 안정적인 장기 작동을 보장하려면 로드 마진을 50% 이상 확보하십시오.

   2. 뇌졸중 확인: 표준 스트로크 범위는 10mm~100mm입니다. 긴 스트로크 시나리오(≥50mm)에는 MXF 시리즈를 선호합니다. 짧은 스트로크 및 고주파수 사이클링 작업 조건을 위해서는 MXH 시리즈를 선택하십시오.

   3. 구성 일치:
     --  위치 감지: 정확한 양방향 스트로크 위치 모니터링을 위해 듀얼 M9B 자기 스위치를 장착합니다.

     -- 스트로크 미세 조정: 정기적으로 사용하려면 표준 -X10(5mm 트리밍)을 선택하십시오. 멀티 스트로크 정밀 교정을 위해서는 -X11(15mm 확장 트리밍)을 선택하십시오.

     --  버퍼링 최적화: 기존 작업에 표준 폴리우레탄 완충제를 채택합니다. 고주파 충격 및 소음 감소 시나리오를 위해 유압 버퍼로 업그레이드합니다.

한 문장 요약

     SOLH MXF 시리즈 초박형 고강성 공압식 슬라이드 테이블은 MXS 대비 40% 낮은 본체 높이, 크로스 롤러 고강성 가이드, 양면 장착 및 장행정 중하중 안정성을 갖추고 있어 높이 제한이 있는 소형 자동화 및 중정밀 고주파 핸들링을 위한 비용 대비 성능이 뛰어난 핵심 솔루션입니다.
