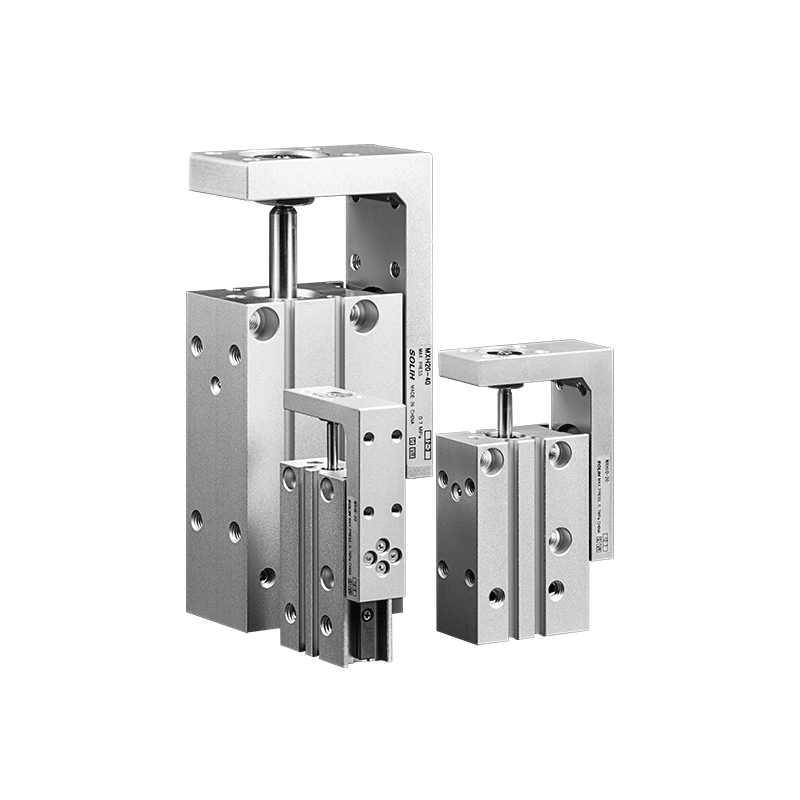

MXH 시리즈 소형 협폭 롱 스트로크 공압 슬라이드 테이블

브랜드: Richge Technology의 SOLH

제품개요

     SOLH MXH 시리즈는 순환 볼 리니어 가이드 시스템을 갖춘 협소형 소형 공압 슬라이드 테이블입니다. 경량 설계, 높은 강성, 최대 60mm의 확장된 스트로크 성능을 통합한 이 제품은 매우 좁은 본체 폭으로 설치 공간을 크게 절약합니다. 뛰어난 편향 방지 하중 용량과 중간 정밀도 위치 지정 기능을 갖춘 이 제품은 공간이 매우 제한된 자동화 시나리오에서 나란히 다중 슬라이드 설치 및 정밀 이송 작업에 특별히 최적화되어 3C 전자 장치 및 정밀 자동화를 위한 이상적인 장행정 마이크로 선형 구동 솔루션 역할을 합니다.

핵심 구조 및 디자인 특징

     --  듀얼 피스톤 구동 구조: 더블 피스톤 복동 구동 모드를 채택하여 안정적인 출력력과 뛰어난 동기 운전 성능을 제공하여 고주파 순환 작업 시 일관된 직선 운동을 보장합니다.

     --  무한 순환 볼 가이드 레일: 무단 순환 볼 리니어 가이드 레일을 장착하여 구조적 강성이 높고 선형 운동 안정성이 뛰어납니다. 짧은 스트로크의 경우 이동 평행도가 0.05mm 이내로 제어되어 모션 지터 및 편차를 효과적으로 방지합니다.

     -- 매우 좁은 컴팩트 바디: 최적화된 협폭 구조로 기존 MXQ, MXS 시리즈 슬라이드 테이블보다 훨씬 슬림해졌으며 여러 슬라이드의 조밀한 병렬 배치를 완벽하게 지원하여 장비 공간 활용도를 극대화합니다.

     -- 탁월한 오프셋 방지 부하 용량: 허용 토크는 기존 MXU 시리즈의 약 6배이며, 편심 하중 및 캔틸레버 하중에 대한 저항력이 크게 향상되어 복잡한 일방적 힘 작동 조건에 적응합니다.

     --  다방향 유연한 설치: 가로 관통 구멍/나사산 구멍 및 세로 나사 구멍이 있는 4방향 장착을 지원합니다. 3면 배관 설계와 일치하여 좁고 적층된 장비 구조의 다양한 설치 및 배관 레이아웃 요구 사항을 충족합니다.

     -- 범용 센서 적응: 표준으로 내장된 마그네틱 링, D-M9□ 및 A93 시리즈 마그네틱 스위치와 호환되는 양면 센서 홈이 있어 정확한 스트로크 위치 감지 및 신호 피드백을 실현합니다.

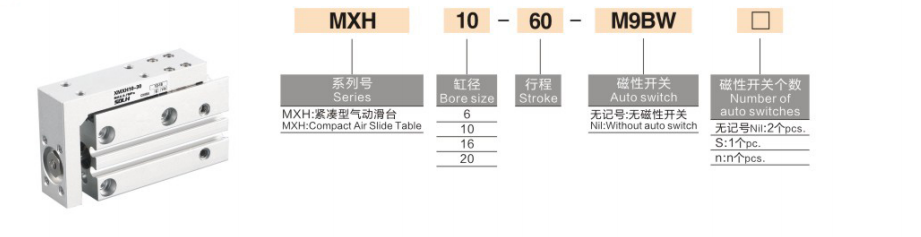

완전한 모델 코딩 규칙

   1. 모델 예: MXH16-50Z-M9NL

   2. 표준주문 참고예

     --  MXH10-30-M9BW: 보어 10mm, 스트로크 30mm, 와이어 길이 1m의 NPN 자기 스위치

핵심 기술 사양

출력 힘 및 하중 참조 차트(@0.5MPa)

안전계수 ≥2; 수직 하중에는 허용 토크 확인이 필요합니다

허용 토크 사양(오프셋 방지 부하 용량, N·m)

응용 시나리오 및 제품 선택 비교

   1. MXH 시리즈의 우선 적용 시나리오

     --  극도로 공간 제약이 있는 장비: 초슬림 바디 디자인으로 여러 개의 슬라이드 테이블을 조밀하게 나란히 설치할 수 있어 소형화된 자동화 장비 내부에 완벽하게 들어맞습니다.

     --  중간 정도의 긴 스트로크 작업: 최대 스트로크 60mm, 반복 정확도 ±0.02mm로 일반 공압 실린더의 위치 결정 안정성을 훨씬 뛰어넘어 중간 정도의 장거리 이동 요구 사항을 충족합니다.

     --  경부하 고주파 전송: 전자 부품, 단자, 소형 플라스틱 부품 및 정밀 공구 고정 장치의 주기적 취급 및 위치 지정에 이상적입니다.

     --  상쇄 방지 작업 조건: 탁월한 토크 저항으로 일방적인 힘과 캔틸레버 설치 시나리오에서도 안정적인 작동이 가능하며 일반 슬라이드의 편향 및 지터 문제를 해결합니다.

MXH 대 MXQ 대 MXS 시리즈 비교

전문가 선택 지침

     --  보어 사이즈 매칭: 수평하중은 정격값의 50% 이내, 수직하중은 정격값의 25% 이내로 제어하며, 안전계수는 2이상으로 보장되어 장기간 안정적인 동작을 보장합니다.

     -- 뇌졸중 예약: 선택 시 스트로크 마진을 5~10mm 확보합니다. MXH 시리즈의 최대 표준 스트로크는 60mm로 제한적인 영향을 피하고 서비스 수명을 향상시킵니다.

     -- 장착 모드 선택: 매우 좁은 공간 레이아웃을 위해 가로 장착을 선택합니다. 전체 장비 공간을 절약하기 위해 적층형 및 다층 설치 시나리오에 세로 방향 장착을 채택합니다.

     -- 버퍼 최적화: 작동속도가 300mm/s를 초과하거나 부하중량이 3kg을 초과할 경우 유압버퍼를 장착하여 단자 충격 및 진동을 효과적으로 감소시킵니다.

     -- 센서 구성: 듀얼 측면 센서 홈은 듀얼 자기 스위치 설치를 지원하여 전체 스트로크 위치 모니터링을 위해 확장 및 후퇴 스트로크 모두의 정확한 위치 감지를 실현합니다.

한 문장 요약

     SOLH MXH 시리즈 협소형 공압 슬라이드 테이블은 매우 좁은 몸체, 높은 토크 저항, 60mm 긴 스트로크 및 ±0.02mm 중간 정밀도, 4방향 장착 및 오일 프리 작동을 특징으로 하며, 밀집된 설치 및 제한된 자동화 공간에서 경부하 고주파 정밀 이송을 위한 최적의 비용 효율적인 솔루션입니다.
