MXJ 시리즈 초소형 고정밀 공압 슬라이드 테이블

브랜드: Richge Technology의 SOLH

제품개요

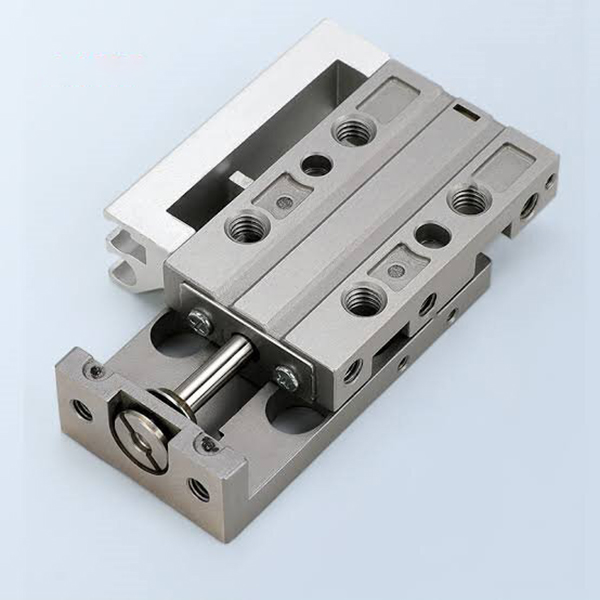

     SOLH MXJ 시리즈는 초정밀 리니어 구동을 위해 설계된 초소형, 고정밀 공압 슬라이드 테이블입니다. 초소형 설치 공간, 미크론 수준의 위치 정확도, 경량 구조 및 다방향 장착 호환성을 특징으로 하는 이 제품은 3C 전자 처리, 정밀 감지, 마이크로 조립 및 고주파 단행정 순환 작업을 포함한 제한된 공간의 자동화 스테이션에 완벽하게 맞춤화되었습니다. 이는 소형 ​​자동화 시나리오를 위한 주류 고정밀 마이크로 선형 액추에이터 역할을 합니다.

핵심 구조 및 디자인 특징

     -- 드라이브 모드: 복동식 양방향 작동, 보어 크기 Φ4.5/6/8/12/16mm, 5~50N의 마이크로부터 경부하 범위까지 포괄합니다.

     -- 프리미엄 구조: 마텐자이트계 스테인레스 스틸 본체와 통합 선형 볼 가이드 레일을 채택합니다. 하중 지지 구조는 피스톤 로드 밀봉 운동과 분리되어 있어 높은 강성과 매우 낮은 마찰 작동을 제공합니다.

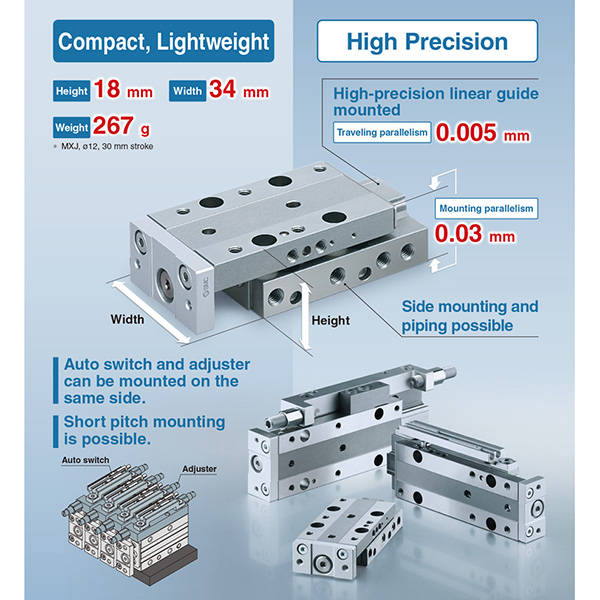

     -- 미크론 수준의 정밀도: 이동 평행도 0.005mm, 장착 평행도 0.03mm, 수직도 0.01mm로 정교한 공정을 위한 매우 안정적인 정밀 위치 지정을 보장합니다.

     -- 초소형 크기: Ø4.5 보어 모델의 경우 높이가 10mm, Ø12 보어 모델의 경우 높이가 18mm에 불과한 초박형 본체 디자인으로 동급 MXQ 슬라이드 테이블보다 30%~50% 작아 조밀한 레이아웃 스테이션의 공간 활용을 극대화합니다.

     -- 유연한 다중 측면 장착: 정밀한 위치 지정 핀 구멍을 통해 상단, 하단 및 측면 3면 설치를 지원하여 다양하고 좁고 밀집된 장비 레이아웃에 적응합니다.

     -- 범용 센서 호환성: 이중 자기 스위치 홈이 표준으로 장착되어 있습니다. 스트로크가 5mm 이상인 모델에서는 M9B 자기 스위치 2개를 설치할 수 있습니다. 대칭 구조 설계로 현장에서 좌/우 스위치 및 배관 교체가 가능합니다.

     -- 조정 가능한 버퍼링 및 제한: 소음 및 충격 감소를 위한 표준 듀얼 엔드 고무 버퍼; 초정밀 포지셔닝을 위해 0~5mm 조정 가능한 스트로크 범위를 갖춘 싱글 엔드/듀얼 엔드 금속 스트로크 리미터 옵션.

완전한 모델 코딩 규칙

   1. 모델 예: MXJ6-10-CS-M9B

   2. 표준주문 참고예

     -- MXJ4.5-5: 표준형, 자기 스위치 없음, 보어 4.5mm, 스트로크 5mm, 복동형

     -- MXJ8-15-B-2M9B: 보어 8mm, 스트로크 15mm, 듀얼 엔드 금속 제한, 2pcs M9B 자기 스위치

     -- MXJ12-20-L: 대칭형, 보어 12mm, 스트로크 20mm, 양면 배관

핵심 기술 사양(@0.5MPa, 복동식)

   1. 마이크로 사양(Ø4.5 / Ø6 / Ø8)

   2.소형 사양(Φ12 / Φ16)

핵심 경쟁 우위

   1. 미크론 수준의 초고정밀성과 안정성

     -- 고정밀 선형 볼 가이드 레일과 결합된 통합 일체형 가공은 ±0.01mm의 반복 위치 정확도와 초저 평행도 오류를 보장하여 미세 감지 및 미세 위치 지정 프로세스에 대한 엄격한 정밀도 요구 사항을 완전히 충족합니다.

   2. 초소형 & 공간 절약형 디자인

     -- 최소 높이가 10mm에 불과한 매우 얇고 매우 짧은 본체 구조입니다. 3면 장착 디자인은 매우 좁은 수직 및 수평 공간에 적합하며 기존 슬라이드 테이블에 비해 설치 공간을 40% 이상 절약하여 밀도가 높은 자동화 생산 라인에 이상적입니다.

   3. 경량 & 고주파수 빠른 응답

    -- 최적화된 스테인레스 스틸 경량 구조(40~500g)로 이동 관성을 효과적으로 줄입니다. 작동 속도 범위는 50~500mm/s이며, 분당 300사이클(cpm) 이상의 안정적인 고주파 작동을 지원하여 생산 효율성을 높입니다.

   4. 오일 프리 작동 및 매우 긴 수명

     -- 저마찰 내마모성 밀봉 및 오일 프리 설계를 채택하여 깨끗한 작업장 및 약간 기름진 산업 환경과 호환됩니다. 내구성이 뛰어난 구조 구성으로 장기간 안정적이고 유지보수가 필요 없는 작동으로 500만 주기 이상의 서비스 수명을 보장합니다.

   5. 유연한 설치를 위한 대칭형 양면 디자인

     -- 대칭형 공기 포트 및 스위치 홈 구조를 통해 현장에서 배관 및 센서 설치를 왼쪽/오른쪽으로 교환할 수 있어 방향 제한이 제거되고 현장 디버깅 및 구조적 적응 유연성이 크게 향상됩니다.

장착 형태 및 일반적인 응용 분야

   1. 장착 방법

     -- 상단 장착: 정밀한 위치 지정 핀 구멍이 있는 관통 구멍을 통해 고정되어 공작물 상단 설치 및 고정밀 위치 지정 시나리오에 적합합니다.

     - 하단 장착: 하단 나사 구멍을 통해 고정되어 안정적이고 신뢰할 수 있으며 표준 장비 표면 설치에 적용 가능합니다.

     -- 측면 장착: 측면 나사산 구멍을 통해 고정되어 수직 공간이 제한적이고 여러 슬라이드가 조밀하게 평행하게 배열된 장비에 적합합니다.

   2. 일반적인 응용 시나리오

     -- 3C Electronics: 칩 핸들링 및 전사, 카메라 렌즈 포커싱, 마이크로 부품 라미네이션, 버튼 수명 내구성 테스트

     -- 정밀 감지: 프로브 위치 지정, CCD 카메라 정밀 이동, 미세 치수 측정, 광학 미세 교정

     -- 마이크로 조립: 자동 나사 잠금, 단자 압착, 정밀 부품 삽입, 소형 지그 구동

     -- 의료 장비: 마이크로 펌프 정밀 제어, 소형 밸브 전환, 소형 기기 텔레스코픽 위치 지정

3단계 빠른 선택 가이드

   1. 하중에 따른 내경 선정

     -- Ø4.5 ≤0.5kg / Ø6=0.5~1kg / Ø8=1~2kg / Ø12=2~5kg / Ø16=5~8kg. 안정적인 정밀 작동을 위해 50% 이상의 부하 안전 여유를 확보하십시오.

   2. 뇌졸중 확인

     - 표준 스트로크 범위: 5~50mm. 높은 정밀도와 작동 안정성을 보장하기 위해 고주파 작업 조건에서는 짧은 스트로크(5~20mm)를 우선시합니다.

   3. 구성 매칭

     -- 위치 모니터링: 양방향 스트로크 위치 피드백을 위해 2개의 M9B 자기 스위치를 장착합니다.

     -- 정밀 제한: 0~5mm 조정 가능한 정밀 스트로크 위치 지정을 위해 이중 끝 금속 제한(B)을 선택합니다.

     -- 장착 적응: 조밀한 스테이션 레이아웃을 위한 측면 장착을 선택하고, 표준 표면 설치를 위한 하단 장착을 선택합니다.

한 문장 요약

     SOLH MXJ 시리즈 초소형 고정밀 공압 슬라이드 테이블은 미크론 수준의 위치 지정 정확도, 3면의 유연한 장착, 경량 고주파 작동 및 옵션으로 조정 가능한 금속 리미터를 특징으로 하며 3C 전자 장치, 정밀 감지, 마이크로 조립 및 의료 자동화 장비에 널리 사용되는 비용 효율적인 정밀 마이크로 선형 액추에이터 역할을 합니다.
