MXP 시리즈 초고정밀 소형 공압 슬라이드 테이블

MXP 시리즈 초고정밀 소형 공압 슬라이드 테이블

브랜드: Richge Technology의 SOLH

제품개요

     SOLH MXP 시리즈는 엄격한 마이크로 위치 결정 시나리오를 위해 설계된 고급 초고정밀 소형 공압 슬라이드 테이블입니다. 내장형 실린더 가이드 레일 구조와 일체형 스테인레스 스틸 본체를 채택하여 미크론 수준의 평행도, 초저 회전 오류 및 탁월한 강성을 제공합니다. 양방향 배관 및 고주파 안정 사이클링을 지원하여 3C 정밀 조립, 광학 감지 및 고정밀 마이크로 부품 위치 결정에 완벽하게 적합하며 정교한 소형 선형 구동 애플리케이션을 위한 프리미엄 모델 역할을 합니다.

핵심 구조 및 디자인 특징

     --  드라이브 모드: 복동식 양방향 작동, 내경 Φ6/8/10/12/16mm, 10~120N의 경하중 범위를 커버합니다.

     -- 통합된 프리미엄 구조: 내장형 실린더 선형 가이드 레일과 일체형 마르텐사이트 스테인리스 스틸 본체가 특징입니다. 하중 지지 메커니즘은 피스톤 로드 밀봉 동작과 완전히 분리되어 있어 극도의 강성과 최소 마찰을 달성합니다.

     -- 초고정도급: 이동 평행도 0.004mm, 장착 평행도 0.02mm, 회전 정도 ±0.03°(Φ6/8/10) / ±0.04°(Φ12/16)로 업계 최고 수준의 매우 안정적인 정밀 위치 결정 성능을 제공합니다.

     -- 초소형 내로우 바디: 본체 높이가 17~23mm에 불과해 MXJ 동급 모델보다 10%~20% 더 좁아져 극도로 제한된 작업 공간에서도 초밀집 레이아웃이 가능합니다.

     -- 양방향 배관 유연성: 다양한 현장 파이프라인 라우팅 요구 사항에 맞춰 현장 전환 가능한 레이아웃으로 측면 및 축 방향 배관을 모두 지원합니다.

     -- 범용 센서 호환성: 표준 이중 자기 스위치 홈을 사용하면 M9B 자기 스위치 2개를 설치할 수 있어 안정적인 양방향 위치 모니터링이 가능합니다.

     -- 다중 레벨 버퍼링 및 제한: 소음 및 충격 감소를 위한 표준 이중 끝 고무 버퍼; 옵션으로 제공되는 단일/이중 엔드 금속 스트로크 리미터와 Φ8 이상 모델용 유압 버퍼 옵션, 초정밀 위치 제어를 위해 0~5mm의 스트로크 범위 조정 가능.

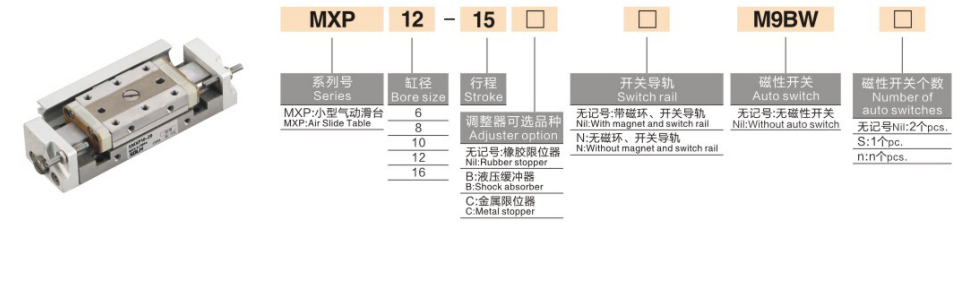

완전한 모델 코딩 규칙

   1. 모델 예: MXP8-15-B-M9BW

   2. 표준주문 참고예

     --  MXP6-5: 표준형, 자기 스위치 없음, 보어 6mm, 스트로크 5mm, 복동형

     --  MXP10-20-B-2M9B: 보어 10mm, 스트로크 20mm, 듀얼 엔드 금속 제한, 2개 M9B 자기 스위치

     -- MXP12-25-D: 보어 12mm, 스트로크 25mm, 확장 엔드 금속 제한, 축 배관 호환 가능

핵심 기술 사양(@0.5MPa, 복동식)

핵심 경쟁 우위

   1. 초고미크론 수준의 정밀도 및 안정성
     -- 0.004mm의 매우 낮은 이동 평행도와 ±0.03°의 낮은 회전 정확도, ±0.01mm의 반복 위치 정확도를 자랑합니다. 미세한 흔들림과 위치 편차를 제거하여 광학 감지, 미세 부품 적층 및 고정밀 테스트 프로세스에 대한 엄격한 정밀 요구 사항을 완벽하게 충족합니다.

   2. 내장형 실린더 구조 및 초소형 컴팩트 바디
     -- 실린더가 가이드 레일 구조 내부에 내장되어 MXJ 모델에 비해 본체 폭이 10%~20% 감소합니다. 혁신적인 양방향 측면/축 배관 설계로 유연한 현장 전환이 가능해 매우 좁은 밀집 스테이션의 파이프라인 레이아웃 제한을 해결합니다.

   3. 고강성 및 긴 수명
     -- 일체형 마르텐사이트 스테인리스강 본체와 통합 가이드 레일 구조는 뛰어난 변형 저항성과 구조적 강성을 제공합니다. 깨끗한 작업장 및 경공업 환경과 호환되는 오일 프리 저마찰 씰링 설계를 채택하여 500만 사이클 이상의 유지 보수가 필요 없는 서비스 수명을 달성합니다.

   4. 고주파수 원활한 작동
     -- 프리미엄 저마찰 씰링과 고정밀 볼 가이드 레일이 매우 부드러운 움직임을 보장합니다. 작동 속도 범위는 50~500mm/s이며, 끊김이나 지터 없이 350cpm 이상의 안정적인 고주파 사이클링을 지원하므로 장기간의 짧은 스트로크 반복 위치 지정 작업에 이상적입니다.

   5. 유연한 다중 장면 설치 적응
     -- 정밀한 위치 결정 핀 구멍을 사용하여 상단, 하단 및 측면 3면 장착을 지원합니다. 대칭형 공기 포트 구조로 현장에서 왼쪽/오른쪽 배관 상호 교환이 가능하여 방향 제한을 완전히 깨고 다양한 장비 구조 설계에 적응할 수 있습니다.

장착 형태 및 일반적인 응용 분야

   1. 장착 방법

     -- 상단 장착: 정밀 포지셔닝 핀 구멍이 있는 관통 구멍을 통해 고정되어 공작물 상단 설치 및 변위가 필요 없는 고정밀 포지셔닝 시나리오에 적합합니다.

     --  하단 장착: 바닥 나사 구멍을 통해 고정되어 안정적이고 신뢰할 수 있는 구조로 표준 장비 표면 조립 및 고정 선형 구동에 적용 가능합니다.

     --  측면 장착: 측면 나사 구멍을 통해 고정되므로 수직 공간이 제한되어 있고 여러 개의 슬라이드 유닛이 밀집되어 평행하게 배열된 장비에 적합합니다.

   2. 일반적인 응용 시나리오

     --  3C 전자: 칩 마운팅 및 본딩, 렌즈 모듈 포커싱, 마이크로 부품 초정밀 포지셔닝, 프로브 사이클 테스트

     --  광학 장비: CCD 카메라 정밀 이동, 광학 렌즈 미세 교정, 레이저 포지셔닝, 고정밀 감지 플랫폼 구동

     --  마이크로 정밀 조립: 소형 자동 나사 잠금, 단자 압착, 정밀 부품 삽입, 고정밀 지그 구동

     -- 의료 장비: 마이크로 펌프 정밀 제어, 소형 밸브 정밀 전환, 소형 기구 텔레스코픽 포지셔닝

슬라이드 테이블 선택 비교: MXP vs MXJ vs MXQ

3단계 빠른 선택 가이드

   1. 하중에 따른 보어 선택
     -- Ø6 ≤1kg / Ø8=1~2kg / Ø10=2~4kg / Ø12=4~6kg / Ø16=6~10kg. 안정적인 정밀 작동을 보장하려면 부하 안전 여유를 50% 이상 확보하십시오.

   2. 뇌졸중 확인 표준 스트로크 범위: 5~30mm. 높은 위치 정확도와 작동 안정성을 유지하려면 고주파 작업 조건에 대해 짧은 스트로크(5~20mm)를 우선시하십시오.

   3. 구성 일치

      --  위치 모니터링: 실시간 양방향 스트로크 위치 피드백을 위해 2개의 M9B 자기 스위치를 장착합니다.

     -- 정밀 제한 및 버퍼링: 0~5mm 조정 가능한 정밀 위치 지정을 위해 이중 끝 금속 제한(B)을 선택합니다. 고주파 충격을 줄이려면 Φ8 이상 모델의 경우 유압 버퍼를 선택하십시오.

     --  배관 적용: 매우 좁은 공간 레이아웃을 위한 축방향 배관을 채택하고 기존 표준 설치 시나리오를 위한 측면 배관을 채택합니다.

한 문장 요약

     SOLH MXP 시리즈 초고정밀 공압 슬라이드 테이블은 0.004mm의 초저평행도, 최소 회전 오차, 내장형 통합 가이드 레일, 양방향 전환 가능한 배관 및 선택적 유압 버퍼를 특징으로 하며 광학 감지, 초정밀 3C 조립 및 고급 의료 자동화 장비를 위한 프리미엄 고강성 마이크로 선형 스테이지 역할을 합니다.
