브랜드: Richge Technology의 SOLH

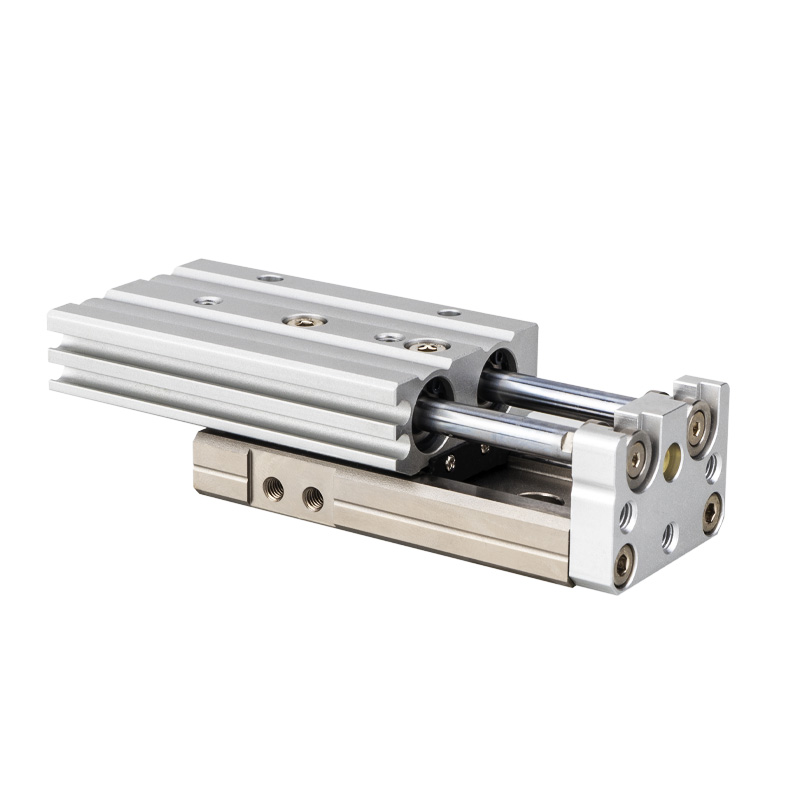

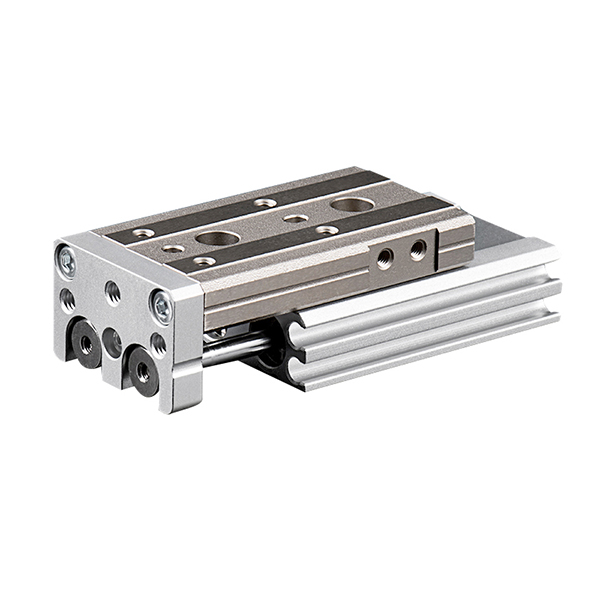

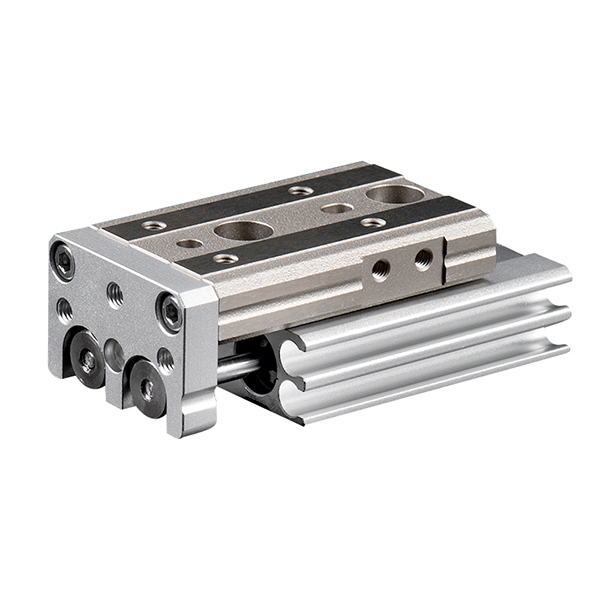

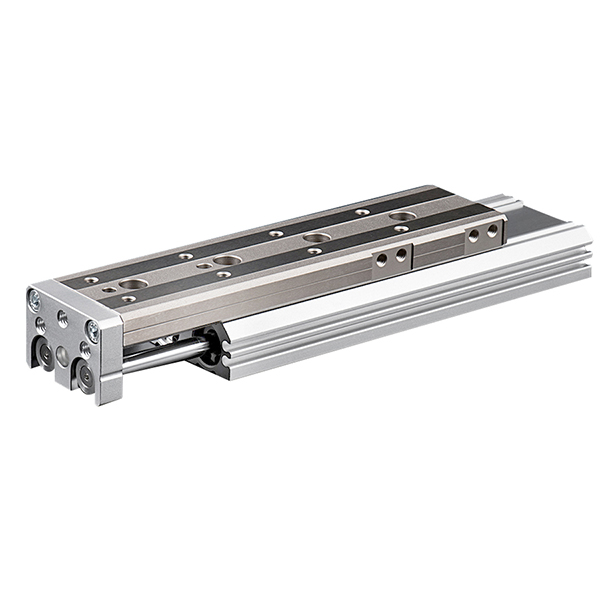

SOLH MXQ 시리즈는 이중 피스톤 구동 시스템과 재순환 볼 가이드 레일을 갖춘 경제적인 소형 공압 슬라이드 테이블입니다. 초박형 경량 일체형 구조를 채택하여 ±0.02mm의 반복 정밀도로 안정적인 중정밀 직선 운동을 구현합니다. 기존의 "실린더 + 외부 가이드" 조합에 대한 비용 효율적인 대안으로 안정적인 작동 성능을 유지하면서 장비 비용을 크게 절감합니다. 일반 자동화 처리 및 표준 정밀 조립 시나리오에 이상적이며 대량 자동화 생산 라인에 선호되는 기본 선형 구동 솔루션입니다.
-- 이중 피스톤 복동식 드라이브: 동일한 내경의 단일 실린더 슬라이드에 비해 2배의 출력 추력을 제공하는 듀얼 피스톤 구조를 갖추고 있습니다. 고주파수 순환 작동 중에 스윙이나 편향이 전혀 없는 동기적이고 안정적인 선형 이동을 보장합니다.
-- 재순환 볼 가이드 레일: 무예압 재순환형 볼가이드 설계를 채택하여 경하중 동작이 부드럽고 제조원가가 저렴합니다. 안정적인 ±0.02mm 반복 위치 정확도를 유지하여 중간 정밀도 자동화 요구 사항을 완벽하게 충족합니다.
-- 초박형 및 경량 일체형 본체: 실린더와 슬라이드 테이블 일체형 구조로 MXS 시리즈 대비 높이가 10% 낮고, 무게는 22% 가벼워 공간이 제한된 장비에 보다 컴팩트한 설치 레이아웃을 구현합니다.
-- 유연한 3면 장착: 미리 설정된 정밀 위치결정 핀홀로 하단, 측면, 축방향 3방향 고정을 지원합니다. 현장 설치 및 위치 지정 절차를 단순화하여 전반적인 조립 효율성을 향상시킵니다.
-- 내장 자기 유도 설계: D-M9□ 및 A93 시리즈 자기 스위치용 측면 장착 홈이 있는 표준 내부 자기 링. 플러시 마운팅 설계는 구조적 간섭을 방지하고 안정적인 위치 신호 피드백을 보장합니다.

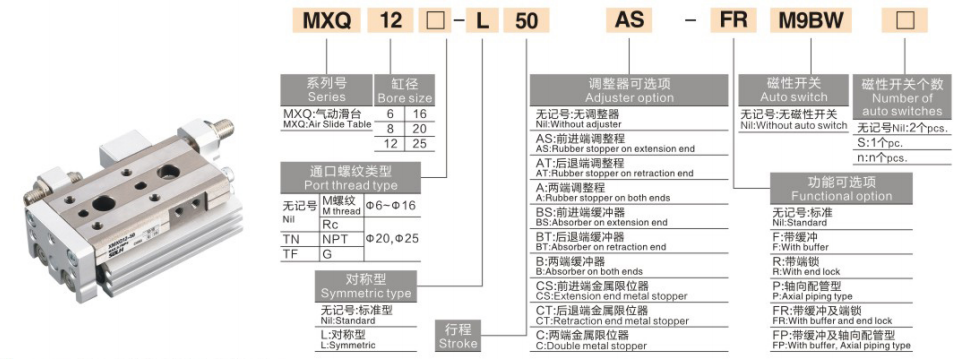

1. 모델 예: MXQ16-50AS-M9BW
|
위치 |
암호 |
사양 설명 |
|
1 |
MXQ |
시리즈 코드: 순환 볼 가이드 이중 실린더 슬라이드 테이블 |
|
2 |
6/8/12/16/20/25 |
내경(mm) |
|
3 |
10/20/30/40/50/75/100/125/150 |
표준 스트로크(mm) |
|
4 |
공백/AS/AT/A |
스트로크 조정: 공백=조정 없음; AS=프런트 엔드 0~5mm 조정; AT=후단 0~5mm 조정; A=듀얼엔드 0~5mm 조정 |
|
5 |
M9B/M9N/A93 + W/L |
자기 스위치: M9B(NPN)/M9N(PNP)/A93; 와이어 길이: W=1m / L=3m |
|
6 |
프랑스/프랑스 |
선택적 접미사: FR=축방향 배관; B=듀얼 엔드 고무 버퍼 |
2. 표준주문 참고예
-- MXQ20-75A-FR-M9NL: 보어 20mm, 스트로크 75mm, 이중 끝 스트로크 조정, 축 배관, 3m 와이어 길이의 PNP 자기 스위치
|
매개변수 항목 |
기술 데이터 |
|
보어 크기 범위 |
6 / 8 / 12 / 16 / 20 / 25mm |
|
표준 스트로크 범위 |
10~150mm(내경에 따라 증가) |
|
작동 모드 |
복동 |
|
작동 압력 범위 |
0.15~0.7MPa(최적: 0.5MPa) |
|
보증 압력 |
1.05MPa |
|
주변 온도 |
-10℃ ~ +60℃ (동결되지 않을 것) |
|
위치 정확도를 반복 |
±0.02mm |
|
최대 작동 속도 |
50~500 mm/s (수평 적용 ≤300 mm/s 권장) |
|
버퍼 모드 |
표준 고무 버퍼; 옵션 유압 버퍼(MXQ6 제외) |
|
공기 포트 크기 |
M3×0.5(ø6); M5×0.8(Φ8~Φ25) |
|
윤활 모드 |
오일 프리 작동 |
|
장착 방법 |
바닥/측면/위치결정 핀 구멍을 이용한 축방향 3면 고정 |
참고: 스트로크가 길고 작동 속도가 높을수록 하중 용량이 감소합니다. 안전계수 ≥2; 수직 하중에는 허용 토크 확인이 필요합니다
|
보어(mm) |
모델 |
이론적 추력(N) |
최대 수평 하중(kg) |
최대 수직 하중(kg) |
체중(kg) |
|
6 |
MXQ6 |
12 |
0.5 |
0.25 |
0.10 |
|
8 |
MXQ8 |
22 |
1.0 |
0.5 |
0.18 |
|
12 |
MXQ12 |
40 |
1.8 |
0.9 |
0.32 |
|
16 |
MXQ16 |
70 |
3.0 |
1.5 |
0.52 |
|
20 |
MXQ20 |
110 |
5.0 |
2.5 |
0.85 |
|
25 |
MXQ25 |
170 |
8.0 |
4.0 |
1.45 |
1. MXQ 시리즈의 우선 적용 시나리오
-- 일반 자동화 처리: 표준 정밀도 요구 사항을 충족하는 소형 전자 부품, 단자, 플라스틱 부품 및 경량 모듈형 고정 장치의 주기적 이송에 적합합니다.
-- 비용에 민감한 자동화 프로젝트: 고정밀 MXS 시리즈의 경제적인 대안으로 안정적인 기본 성능을 유지하면서 전체 장비 비용을 30% 이상 절감합니다.
-- 초소형 공간 레이아웃: MXS 슬라이드에 비해 본체 높이가 낮고 무게도 가벼워서 초소형 자동화 장비의 수직 설치 공간을 절약해줍니다.
-- 중정밀 경부하 작동: ±0.02mm 위치 요구 사항이 있고 높은 강성이나 무거운 토크 저항 요구 사항이 없는 작업 조건에 이상적입니다.
-- 고주파수 단행정 사이클링: 10~50mm의 짧은 스트로크 내에서 장기간 반복 작동이 가능하며 기존 분할 실린더와 외부 가이드 조합을 효과적으로 대체합니다.
2.MXQ vs MXS vs MXH | 핵심 SMC 슬라이드 테이블 비교
|
비교항목 |
MXQ (순환볼 / 경제적) |
MXS(크로스롤러/정밀) |
MXH(초협형/롱 스트로크) |
|
가이드 유형 |
재순환 볼(무예압) |
크로스 롤러(예압, 제로 클리어런스) |
매우 좁은 볼 가이드 |
|
포지셔닝 정확도 |
±0.02mm |
±0.01mm |
±0.03mm |
|
강성 / 토크 저항 |
중간 (나쁜 토크 저항) |
최고 (우수한 처짐 방지 및 토크 저항) |
일반적인 |
|
스트로크 범위 |
10~150mm |
10~150mm |
5~60mm |
|
가격 수준 |
낮음(높은 비용 성능) |
중간-높음 |
중간 |
|
무게 |
가장 가벼운 |
중간 |
빛 |
|
최고의 응용 프로그램 |
일반 자동화, 비용 효율적인 업그레이드 |
정밀 조립, 편향 방지 작업 조건 |
긴 스트로크 작동, 매우 좁은 제한된 공간 |
-- 보어 사이즈 매칭: 워크 중량 및 설치 방향에 따라 적절한 내경을 선택하십시오. 수평하중은 정격값의 50% 이내, 수직하중은 정격값의 25% 이내로 제어하여 장기간 안정적인 동작을 보장합니다.

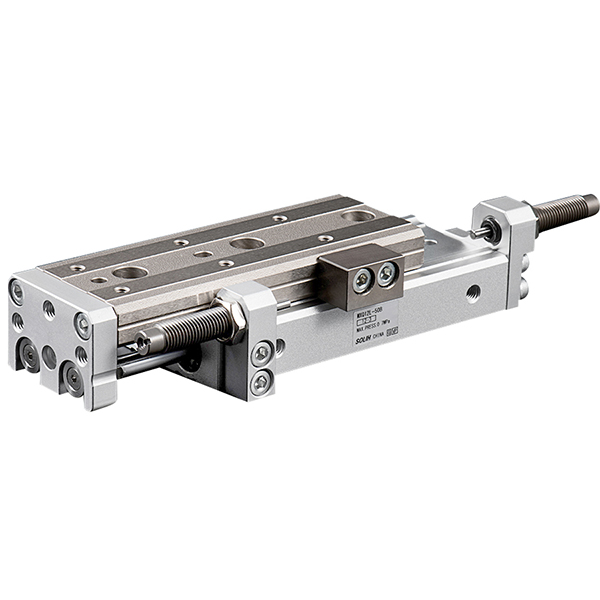

-- 스트로크 선택 및 마진 예약: 모델선정시 스트로크 마진을 5~10mm 남겨두세요. 정밀한 스트로크 교정이 필요한 경우 AS/AT/A 미세 조정 접미어(0~5mm 트리밍)를 채택하십시오.
-- 유연한 장착 선택: 수평 자재 취급을 위한 하단 장착; 측면 고정 설치를 위한 측면 장착; Z축 스태킹 및 다층 장비 조립을 위한 축 장착.
-- 버퍼 구성 최적화: 기존의 저속 작동을 위한 표준 고무 버퍼입니다. 작동 속도가 300mm/s를 초과하거나 부하 중량이 5kg을 초과하는 경우 옵션 유압 버퍼를 설치하십시오. (MXQ6 모델에는 적용되지 않음)
-- 위치 감지 구성: M9B/M9N/A93 자기 스위치와 호환됩니다. 양면 내장형 홈은 듀얼 스위치 설치를 지원하여 정확한 위치 신호 피드백 확장/수축을 실현합니다.
SOLH MXQ 시리즈 경제적인 공압 슬라이드 테이블은 경량 재순환 볼 가이드와 이중 피스톤 일체형 구조를 채택하여 초경량 얇은 몸체, ±0.02mm의 안정적인 중간 정밀도 및 저렴한 비용을 특징으로 하며 일반 산업 자동화 및 정밀 조립을 위한 기존 실린더-가이드 조합을 가장 비용 효율적으로 대체합니다.
