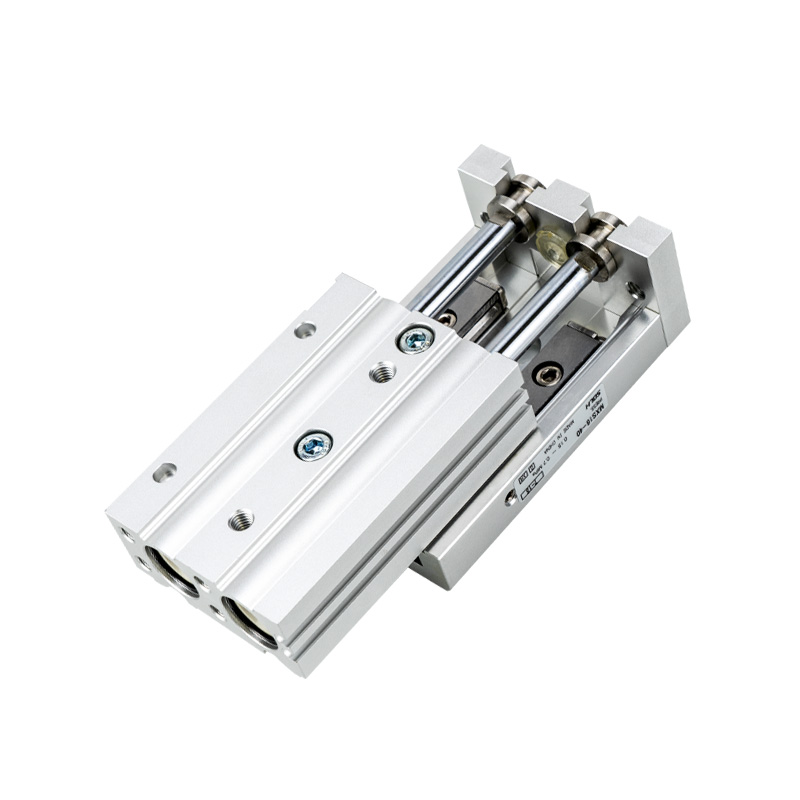

MXS 시리즈 공압 슬라이드 테이블 | 크로스 롤러 가이드 듀얼 실린더형

브랜드: Richge Technology의 SOLH

제품개요

     SOLH MXS 시리즈는 듀얼 피스톤 구동 구조와 전문적인 크로스 롤러 가이드 레일을 갖춘 고강성, 고정밀 일체형 공압 슬라이드 테이블입니다. 초박형 컴팩트 바디, 제로 클리어런스 사전 로드 가이드 시스템 및 두 배의 출력 추력을 특징으로 하며 최대 ±0.01mm의 반복 정확도로 매우 안정적인 선형 모션을 제공합니다. 올인원 통합 설계로 기존 분할 실린더 + 외부 가이드 조합에 비해 장비 부피가 크게 줄어듭니다. 이는 정밀 선형 전사, 정렬 조립, 전자 및 반도체 툴링에 널리 적용되어 기존 선형 구동 솔루션에 대한 최적의 업그레이드 대체품 역할을 합니다.

핵심 구조 및 작동 원리

     -- 듀얼 피스톤 구동 시스템: 복동식 듀얼 피스톤 구조를 채택하여 동일한 내경의 단일 실린더 슬라이드에 비해 2배의 추력을 제공합니다. 이는 고도의 동기식 작동을 보장하고 고주파수 이동 중 모션 편향 및 스윙을 효과적으로 제거합니다.

     -- 프리미엄 크로스 롤러 가이드 레일: 예압 설계, 주행 틈새 제로, 뛰어난 구조적 강성, 레이디얼 하중 및 토크 편향에 대한 강한 저항성을 갖춘 고정밀 크로스 롤러 가이드가 내장되어 있습니다. 장기간의 순환 운전을 위해 ±0.01mm의 초고반복 위치 정확도를 안정적으로 유지합니다.

     -- 통합 올인원 디자인: 실린더와 슬라이드 테이블이 일체형으로 완벽하게 일체화되어 있어 분할형 구조에 비해 전체 설치량이 30%~50% 감소됩니다. 설치 중에 수동 정렬이 필요하지 않으므로 조립 효율성과 구조적 일관성이 크게 향상됩니다.

     -- 유연한 3면 장착: 사전 설정된 정밀 위치 결정 핀 구멍으로 하단, 측면 및 축 방향 3방향 설치를 지원합니다. 직접 스태킹 설치와 측면 고정 장착을 지원하여 다양한 소형 장비 레이아웃 요구에 적응합니다.

     -- 내장 센서 적응: 표준 내부 자기 링이 장착되어 있으며 D-M9□ 및 A93 시리즈 자기 스위치와 호환되는 본체에 예약된 내장 홈이 있습니다. 매립형 설계는 구조적 간섭을 방지하고 정확한 스트로크 위치 피드백을 보장합니다.

완전한 모델 코딩 규칙

   1. 모델 예: MXS16-50AS-M9BW

   2. 표준주문 참고예

     -- MXS20-75A-FR-M9NL: 보어 20mm, 스트로크 75mm, 이중 끝 스트로크 조정, 축 배관, 3m 와이어 길이의 PNP 자기 스위치

일반 핵심 기술 사양

출력 힘 및 하중 참조 차트(@0.5MPa, 수평 설치)

참고: 스트로크가 길고 속도가 높을수록 하중 용량이 감소합니다. 안전계수 ≥2; 수직 하중에는 허용 토크 확인이 필요합니다

신청 시나리오 및 선택 지침

   1. MXS 시리즈의 우선 적용 시나리오

     --  초고정밀 측위 및 이송: 엄격한 ±0.01mm 위치 요구 사항을 충족하는 전자 부품, 단자, 광학 렌즈 및 소형 모듈의 정밀한 선형 전송 및 정렬에 이상적입니다.

     -- 공간이 제한된 소형 장비: 초박형 일체형 구조로 일반 슬라이드 테이블에 비해 장비 높이를 30% 줄여 소형화, 초소형 자동화 스테이션에 딱 맞습니다.

     -- 고강성 및 처짐 방지 작업 조건: 크로스 롤러 가이드 설계로 토크 저항과 편심 하중 허용성이 뛰어나 로봇 Z축 구동 및 힘 조건이 복잡한 고정밀 조립 스테이션에 적합합니다.

     -- 고주파수 단행정 순환 작동: 10~50mm의 짧은 스트로크 내에서 장기간 고주파 작동에 안정적이며 오프셋이나 지터 없이 일정한 정밀도를 유지합니다.

     -- 구조 단순화 및 비용 절감: 일체형 실린더 및 가이드 구조는 기존의 분할된 "실린더 + 외부 가이드" 조합을 완전히 대체하여 기계 설계를 단순화하고 조립 및 유지 관리 비용을 절감합니다.

전문가 선택의 핵심 포인트

     -- 보어 크기 선택: 워크 중량 및 설치 모드에 따라 내경 크기를 일치시킵니다. 수평부하는 정격값의 50% 이내, 수직부하는 정격값의 25% 이내로 제어하여 안정적인 동작을 보장합니다.

     -- 스트로크 선택: 모델선정시 스트로크 마진을 5~10mm 남겨두세요. 정밀한 스트로크 트리밍이 필요한 경우 AS/AT/A 스트로크 조절기(0~5mm 미세 조정)를 선택하십시오.

     -- 장착 방향 일치: 수평 자재 취급을 위한 하단 장착; 측면 고정 설치를 위한 측면 장착; Z축 스태킹 및 다층 조립을 위한 축 장착.

     -- 버퍼 구성 최적화: 일반적인 작동을 위한 표준 고무 버퍼입니다. 작동 속도가 300mm/s를 초과하거나 부하 중량이 5kg을 초과하는 경우 유압 버퍼를 장착하여 단자 충격 및 진동을 줄입니다.

     -- 위치 감지 설정: M9B/M9N 자기 스위치와 호환됩니다. 양면에 내장된 홈은 2개의 스위치 설치를 지원하여 스트로크 확장 및 후퇴 모두에 대한 정확한 위치 신호 감지를 실현합니다.

한 문장 요약

     SOLH MXS 시리즈 이중 실린더 공압 슬라이드 테이블은 프리미엄 크로스 롤러 가이드와 일체형 일체형 구조를 채택하여 2배의 추력, ±0.01mm의 초고정밀도, 우수한 강성 및 처짐 방지 성능을 특징으로 하며 반도체, 전자 정밀 조립 및 고주파 포지셔닝 자동화를 위한 고급 정밀 리니어 구동 솔루션 역할을 합니다.
