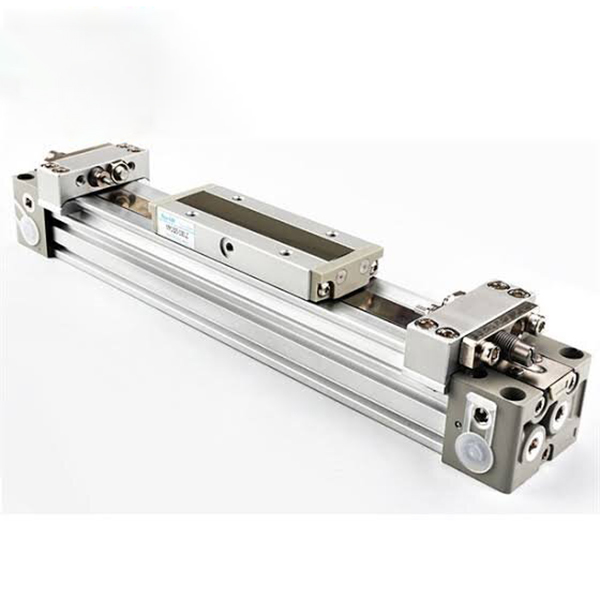

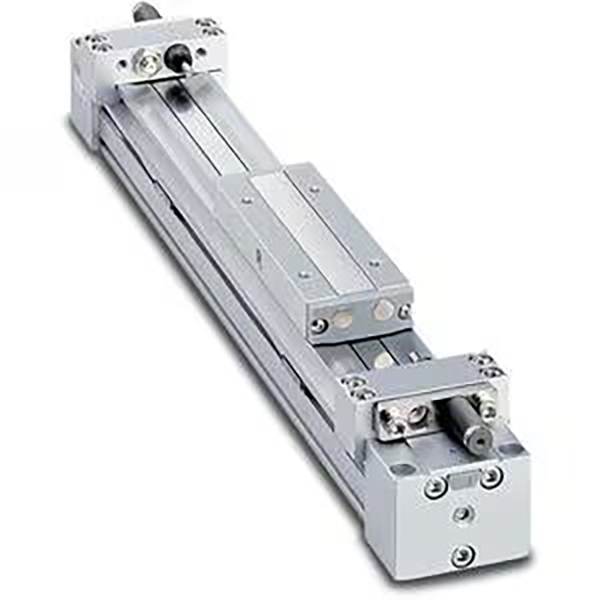

MY1B 시리즈 기계식 조인트 로드리스 실린더 | 기본형

브랜드: Richge Technology의 SOLH

제품개요

     SOLH MY1B 시리즈는 초장 스트로크 선형 구동 응용 분야용으로 설계된 고전적인 기계식 조인트 로드리스 실린더입니다. 내부 압력 밀봉 벨트와 외부 방진 벨트 구조를 채택하여 기존의 로드 확장을 제거하여 실제 스트로크와 거의 동일한 설치 길이를 달성하고 기존 타이로드 실린더에 비해 설치 공간을 50% 이상 절약합니다. 내경 Φ10~Φ100mm, 최대 스트로크 5000mm를 커버하여 안정적인 중속 및 중하중 직선 운동을 제공합니다. 일반 자동화 장비의 장거리 자재 이송, 스테이션 이동 및 공작물 밀기/당기기를 위한 최적의 비용 효율적인 솔루션입니다.

핵심 포지셔닝 및 구조적 특징

• 기계식 조인트 로드레스 설계: 피스톤 로드를 연장하지 않고 피스톤과 슬라이드 테이블을 일체화한 구조입니다. 내부 밀봉 벨트는 공기압을 유지하고 외부 방진 벨트는 완벽한 보호 기능을 제공합니다. 전체 길이는 스트로크와 동일하므로 제한된 설치 시나리오에서 매우 높은 공간 활용도를 실현합니다.

• 고강성 일체형 슬라이드 테이블: 슬라이드 테이블이 피스톤과 견고하게 결합되어 있어 내굴곡 모멘트가 우수합니다. 경량 용도를 위한 추가 가이드 구조 없이 하중을 슬라이드 테이블에 직접 장착할 수 있어 기계 설계 및 조립이 단순화됩니다.

• 4방향 배관 및 경량화 업그레이드: 최적화된 실린더 헤드가 4방향 배관(전/후면/측면/하)을 지원하여 현장에서 배관 방향 조정이 가능하여 유연한 레이아웃이 가능합니다. 업그레이드된 실린더 바디 구조로 Φ25/32/40 모델은 이전 버전에 비해 무게가 17% 감소하여 전체 장비 부하가 감소합니다.

• 표준 조절식 에어 쿠션: 양쪽 끝에 조절 가능한 에어 버퍼가 내장되어 있어 작동 충격을 효과적으로 흡수하고 주행 소음을 줄여 안정적인 중속 작동을 구현합니다. 외부 유압 버퍼는 고속 및 고부하 작업 조건에 적응하기 위한 선택 사항입니다.

• 오일 프리 및 긴 수명: 표준적인 무급유 작동 설계로 청정 산업 환경 및 일반 자동화 생산 라인에 적합합니다. 내마모성 씰링 벨트는 낮은 유지 관리 비용으로 장기간 내구성 있는 작동을 보장합니다.

• 쉬운 자기 스위치 설치: 실린더 전면과 반대편에 미리 예약된 장착 홈이 있어 D-M9 시리즈 자기 스위치를 전면에 직접 설치할 수 있어 편리한 위치 신호 감지와 유연한 전기 통합이 가능합니다.

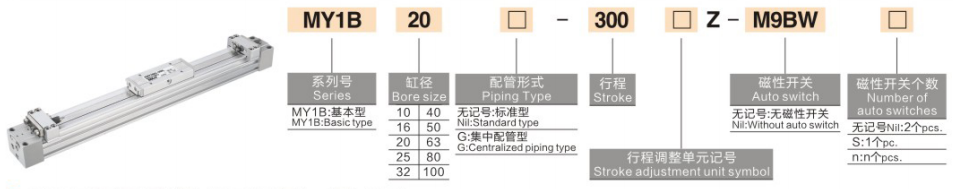

완전한 모델 코딩 규칙

모델 예: MY1B25-500Z | MY1B40-800AZ

표준 주문 참조 예

• MY1B25-500Z: 25mm 보어, 500mm 스트로크, 표준 듀얼 엔드 에어 쿠션

• MY1B40-800AZ: 40mm 보어, 800mm 스트로크, 에어 쿠션 + 듀얼 엔드 스트로크 조정 나사

핵심기술사양(20℃ 표준조건)

1 기본 일반 사양

• 작동 모드: 복동형 기계식 조인트 구동

• 작동유체: 압축공기(오일프리 작동 가능)

• 주변 온도: 5~60℃ (동결되지 않는 환경)

• 작동 압력 범위: 0.1~0.8MPa; 보증 압력: 1.2MPa

• 피스톤 작동 속도: 100~1000mm/s(표준 에어쿠션 포함); 100~1500mm/s (외부 유압 버퍼 포함)

• 스트로크 공차: ≤1000mm 스트로크: ±1.8mm; 1001~3000mm 스트로크: ±2.8mm

• 버퍼 모드: 에어쿠션 기본 내장(Z) 옵션 외부 유압 버퍼(L/H)

2 핵심 성능 매개변수 차트(@0.5MPa)

핵심 구성 및 선택 지침

1 하중 및 추력에 따른 내경 선택

• Ø10~Ø20(경부하): 하중 8kg 이하 및 마이크로 롱 스트로크(1000mm 이하) 시나리오에 적용 가능하며 전자 장비 및 소형 자동화 장치 이송에 이상적입니다.

• Ø25~Ø40(중경부하): 12~30kg의 중경하중 및 기존 1000~2000mm의 긴 행정 작업에 적합하며 조립 라인의 밀기 및 자재 로딩/언로딩에 널리 사용됩니다.

• Ø50~Ø63(중간부하): 50~80kg의 중하중 및 고중량 공작물 이송에 적합하며, 공작기계 및 가공 스테이션의 장행정 구동에 적합합니다.

• Ø80~Ø100(헤비듀티): 130~200kg의 고하중, 대규모 장비 및 물류 장거리 처리용으로 설계되어 고주파 중장비 반복 작업 조건에 적합합니다.

2 스트로크 및 버퍼 구성 선택

• 스트로크 범위: 표준 스트로크는 100~2000mm를 커버합니다. 확장된 XB11 사양은 특별한 장거리 주행 요구 사항에 맞게 최대 5000mm의 초장 스트로크를 지원합니다.

• 에어쿠션(Z): 중속 작동(1000mm/s 이하)을 위한 표준 필수 구성으로, 끝단 충격과 작동 소음을 효과적으로 줄여 안정적인 순환 동작을 제공합니다.

• 유압 완충기(L/H): 매우 안정적인 움직임과 소음 감소를 위해 고속 작동(>1000mm/s) 또는 무거운 하중(>50kg) 조건에 권장됩니다.

• 스트로크 조정나사(A): 정확한 한계 위치 지정(±0.1mm 정확도)이 필요한 시나리오에 적합하며 듀얼 엔드 미세 스트로크 교정을 지원합니다.

3 장착 및 배관 지침

• 장착 방법: 실린더 본체는 바닥 또는 측면 장착 구멍을 통해 고정할 수 있습니다. 경량 용도에 필요한 추가 가이드 구조 없이 통합 슬라이드 테이블에 하중을 직접 설치할 수 있습니다.

• 유연한 4방향 배관: 전면, 후면, 측면 및 하단 배관 전환을 지원하여 다양한 장비 레이아웃 요구 사항에 맞게 현장 방향 조정이 가능합니다.

• 자기 스위치 설치: D-M9B/D-M9N 시리즈 스위치와 호환되는 예약된 양면 장착 홈으로 유연하고 정확한 스트로크 위치 피드백을 실현합니다.

일반적인 산업 응용 시나리오

• 매우 긴 스트로크 재료 이송: 전자, 식품, 포장 조립 라인에서 1~5m 장거리 밀고 당기기에 이상적이며, 공간 절약형 설치와 고속의 안정적인 작동이 특징입니다.

• 장비 도어 및 커버 열기/닫기: 컴팩트한 구조와 신뢰성 있는 주기 운전 성능으로 대형 공작기계 및 자동화 장비의 롱스트로크 도어 바디 구동에 적용됩니다.

• 무거운 공작물 변위: 자동차 및 기계 가공산업의 30~200kg 무거운 공작물 장행정 핸들링에 적합하며, 높은 강성과 우수한 내굴곡 모멘트 성능을 제공합니다.

• 조립 라인 포지셔닝 및 운반: 생산 라인의 긴 스트로크 위치 결정 및 주기적 추진에 사용되며 표준 에어 쿠션 설계로 고주파 시작-정지 작동 시 소음 및 충격을 줄입니다.

• 맞춤형 자동화 장비: 다양한 비표준 자동화 스테이션을 위한 범용 장행정 선형 구동 솔루션으로, 특히 공간이 제한적이고 비용에 민감한 자동화 프로젝트에 적합합니다.

3단계 빠른 선택 가이드

• 내경 확인: 안전율 ≥1.5인 부하 중량을 기준으로 필요한 추력을 계산합니다. 권장 선택 규칙: ≤8kg → Φ20; 12~30kg → Φ40; 50~80kg → Φ63; >100kg → Φ80/100.

• 스트로크 사양 확인: 기존 요구 사항에 따라 표준 100~2000mm 스트로크를 선택합니다. 최대 5000mm의 초장 스트로크를 위해서는 XB11 확장 사양을 선택하십시오.

• 기능적 구성 일치: 중속 작동에는 표준 에어쿠션(Z)을 채택합니다. 고속 또는 고부하 작업 조건을 위해 유압 버퍼(L/H)로 업그레이드; 정확한 한계 위치 지정 요구 사항을 충족하려면 스트로크 조정 나사(A)를 추가하세요.
