RM 시리즈 마그네틱 커플링 로드레스 실린더 | Airtac 콤팩트 가이드 롱 스트로크 타입

브랜드: Richge Technology의 SOLH

RMT
RMTL

제품개요

     SOLH RM 시리즈는 소형, 긴 스트로크 및 가이드 선형 구동 요구 사항을 위해 설계된 주류 Airtac 스타일 자기 커플링 로드리스 실린더입니다. 내부 피스톤과 외부 슬라이드 테이블 사이에 비접촉 자기 동기 변속기를 채택하여 완전 밀폐형 구조로 누출이 전혀 없고 먼지가 없는 작동을 실현합니다. 기본형과 가이드 로드형을 포함한 4가지 핵심 모델을 포괄하며 내경 크기는 ø10 ~ ø40mm이고 최대 스트로크는 2000mm입니다. 내장된 가이드, 폭넓은 온도 적응성 및 높은 비용 성능을 특징으로 하는 이 제품은 긴 스트로크 선형 전송 및 청정 공간 자동화 시나리오에 완벽하게 적합하며 SMC CY1/CY3 시리즈에 대한 선호되는 국내 대안 역할을 합니다.

핵심 모델 분류 및 구조적 특징

1. RM 제품군 모델 분류 완료

• RMS 기본 유형: 가이드 시스템이 내장되지 않은 초소형 구조입니다. 설치를 위해서는 외부 지지 브래킷과 선형 가이드 레일이 필요합니다. 이는 최저 비용을 특징으로 하며 예약된 가이드 구조를 갖춘 예산에 민감한 프로젝트에 이상적입니다.

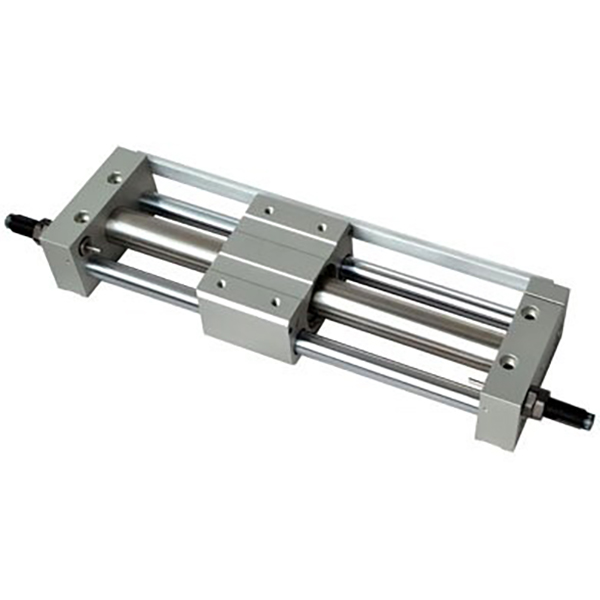

• RMT 표준 가이드형: 통합 가이드 기능을 위한 이중 가이드 로드 및 슬라이딩 베어링 장착. 외부 가이드 레일 없이 측면 및 편심 하중을 견딜 수 있어 기존 작업 조건에서 간단하고 빠른 설치가 가능합니다.

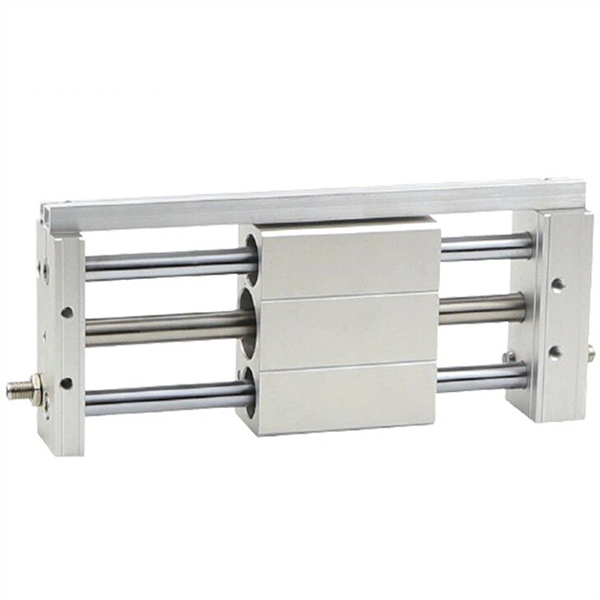

• RMTL 정밀 가이드형: 확장된 고정밀 가이드로드와 고강성 베어링을 채용하여 직선운동 정도를 향상시켰습니다. 반복 포지셔닝 정확도는 ±0.1mm에 도달하여 고정밀 스트로크 포지셔닝 및 미세한 거리 전송 요구 사항을 충족합니다.

• RMH 고하중 슬라이드형: 강화된 슬라이드 레일과 고강도 가이드 로드 구조로 최적화되어 내하중 및 처짐 방지 성능이 우수합니다. 고부하 및 안정성이 높은 작업 시나리오를 위한 독립형 슬라이딩 테이블로 직접 사용할 수 있습니다.

2. 핵심 구조적 장점

• 마그네틱 커플링 드라이브 및 무누설 청정 성능: 고강도 자기 어레이 내장으로 비기계적 동기전송을 실현합니다. 완전히 밀폐된 실린더 배럴은 내부 공기 회로를 외부 환경과 완전히 격리하여 공기 누출이 없고 먼지 없는 작동을 달성합니다. 이는 식품, 전자 제품 및 의료용 청정 작업장 적용 분야에 대한 위생 표준을 완벽하게 준수합니다.

• 로드리스 컴팩트 디자인 & 공간 절약: 피스톤로드 연장구조가 없어 기존 타이로드 실린더 대비 설치공간이 50% 절감됩니다. 최대 2000mm의 롱스트로크 조건에서도 휘어짐 없이 안정적인 직선 작동을 유지하여 컴팩트한 장비 설계를 완벽하게 지원합니다.

• 격리된 방진 구조 및 수명 연장: 피스톤 챔버와 슬라이드 테이블이 완전히 분리되어 있어 외부의 먼지, 오물, 이물질이 실린더 내부로 유입되는 것을 방지합니다. 최적화된 내마모성 링과 방진 링의 조합은 마찰 손실을 효과적으로 줄이고 전체 서비스 수명을 연장합니다.

• 통합 듀얼 가이드 로드 설계(RMT/RMTL/RMH): 독립형 가이드 구조로 외부 슬라이드 레일이 필요하지 않습니다. 횡력과 편심하중 간섭을 효과적으로 저항하여 설치 효율성을 높이고 부드럽고 안정적인 왕복 운동을 보장합니다.

• 안정적인 동작을 위한 멀티 버퍼 구성: 표준 고정 듀얼 엔드 고무 버퍼는 작동 충격을 흡수하고 작동 소음을 줄입니다. 옵션으로 제공되는 조정 가능한 버퍼 및 유압 버퍼는 최대 500mm/s의 속도에서 안정적인 작동을 지원하여 고속 순환 이동 중에 강한 충격을 방지합니다.

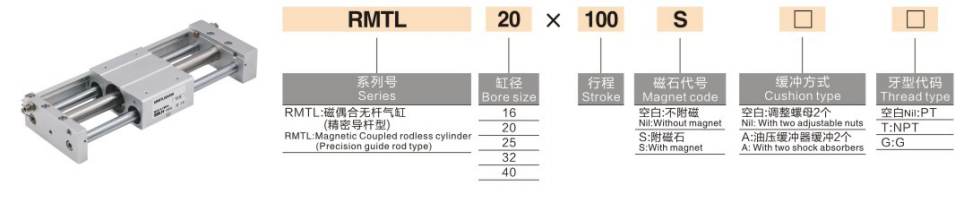

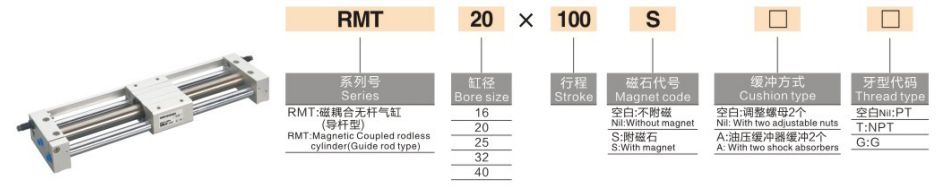

완전한 모델 코딩 규칙

1. 모델 예: RMT20-500 | RMS16-300-에스

2.표준 주문 참조 예

• RMS16-300: 16mm 보어, 300mm 스트로크, 자기 스위치가 없는 기본 비유도형

• RMT20-500-S: 20mm 보어, 500mm 스트로크, 자기 액세서리가 포함된 표준 가이드형

• RMTL25-800: 보어 25mm, 스트로크 800mm, 고정밀 가이드형

핵심기술사양(20℃ 표준조건)

1. 기본 일반사양

• 작동 모드: 복동형 자기결합 비접촉 동기변속기

• 작동유체: 필터링된 압축 공기(40μm 여과, 오일 프리 작동 가능)

• 주변 온도: -20℃~70℃ (초광범위 산업등급)

• 작동 압력 범위: 0.15~0.7MPa; 보증 압력: 1.0MPa

• 표준 작동 속도: 50~500mm/s

• 버퍼 모드: 표준 듀얼 엔드 고정 고무 버퍼; 선택적으로 조절 가능한 버퍼/유압 버퍼

• 자기 유지력: 55~1400N (보어 사이즈에 따라 점차 증가)

2. 핵심 성능 매개변수 차트(@0.5MPa)

핵심 구성 및 선택 지침

1. 하중과 추력에 따른 내경 선정

• Ø10~Ø16(초경부하): 2kg 이하의 하중에 적합하며 소형 전자 자동화 장비의 단거리 정밀 부품 이송 및 마이크로 위치 결정 작업 전용입니다.

• Ø20~Ø25(일반경하중): 4~6kg의 경하중에 적합하며, 일반 자동화 생산라인에서 기존의 장행정 밀고 당기기 작업(1000mm 이하)에 이상적입니다.

• Ø32~Ø40(중간부하): 10~16kg의 중하중 시나리오에 적용 가능하며, 포장 및 물류 자동화 장비의 긴 행정 자재 취급 및 고주파 반복 작업 조건에 완벽하게 적용됩니다.

2. 모델 및 안내 시스템 선택

• RMS 기본 유형: 가이드가 내장되지 않은 초저가 솔루션입니다. 예산에 민감한 프로젝트 및 사전 설치된 외부 선형 가이드 레일이 있고 이중 끝 브래킷 고정이 필요한 장비에 적합합니다.

• RMT 표준 가이드형: 베어링 가이드가 내장된 일체형 듀얼 가이드 로드 설계입니다. 외부 가이드 액세서리 없이 기존의 측면 하중을 견딜 수 있으며 설치가 간단하고 표준 작업 조건에 맞게 폭넓게 적응할 수 있습니다.

• RMTL 정밀 가이드형: 확장된 고정밀 가이드 로드는 직선 운동 안정성을 최적화하여 최대 ±0.1mm의 반복 위치 정확도를 달성합니다. 정밀 위치 지정, 정밀 조립 및 높은 선형 수요 시나리오를 위한 최고의 선택입니다.

• RMH 고하중 슬라이드형: 강화된 슬라이드 레일과 고강도 가이드 로드 구조로 처짐 방지 성능과 하중 용량이 크게 향상되었습니다. 독립적인 슬라이딩 테이블을 대체하여 고하중 장거리 주행 작업을 완료할 수 있습니다.

3. 환경 및 기능 구성 선택

• 클린환경 적용: 누출이 없고 먼지가 없는 비접촉식 자기변속기로 2차 오염을 방지합니다. RMT 및 RMTL 셀프 가이드 모델은 식품, 의료 및 전자 세척 작업장에서 장기적으로 안정적인 작동을 위해 선호됩니다.

• 고속 작업 조건 업그레이드: 외부 유압 완충 장치를 장착하여 끝단 충격을 제거하고, 고주파 순환 생산 라인에서 최대 500mm/s의 연속 고속 작동을 안정적으로 지원합니다.

• 정밀 위치 피드백: -S 자기 장착 구성을 추가하고 D-M9 시리즈 자기 스위치와 호환되며 자동 연결 제어를 위한 다점 스트로크 위치 지정 및 실시간 전기 신호 피드백을 실현합니다.

일반적인 산업 응용 시나리오

• 클린룸 전자재료 이송: 무진, 무공해 마그네틱 커플링 구조는 반도체, LCD 무진 작업장의 장거리 자재 취급에 널리 사용되어 청정 생산 환경을 효과적으로 보호합니다.

• 식품 및 의약품 포장 라인 변위: 자체 유도식 통합 설계로 설치 및 일상적인 유지 관리가 단순화되어 위생적이고 안정적인 성능으로 경량 및 중형 포장 장비의 긴 스트로크 작업물 밀고 당기기 요구 사항을 완벽하게 충족합니다.

• 자동화 장비 도어 및 실드 제어: 로드리스 콤팩트한 구조로 설치 공간을 50% 절약하며, 장행정 장비 보호 도어, 더스트 실드, 안전 커버 등의 안정적인 개폐 구동에 적합합니다.

• 롱 스트로크 조립 라인 정밀 위치 결정: RMTL 고정밀 가이드 모델은 뛰어난 선형성과 반복 위치 정확도를 보장하여 생산 라인의 1~2m 초장거리 정밀 위치 결정 및 순환 이송 요구 사항을 충족합니다.

• 컴팩트한 장비 혁신 및 공간 절약: 장행정(>500mm) 시나리오에서 기존 타이로드 실린더를 이상적으로 대체하여 장비 레이아웃을 크게 최적화하고 컴팩트한 자동화 장비 설계를 실현합니다.

RM 시리즈와 CY1/CY3 시리즈 핵심 매개변수 비교

3단계 빠른 선택 가이드

1. 내경 확인: 안전율 ≥2인 실제 부하 중량을 기준으로 필요한 추력을 계산합니다. 권장 규칙: ≤2kg → Φ16; 4~6kg → Φ25; 10~16kg → Φ40.

2. 모델 유형 확인: 초저예산을 위해서는 RMS를 선택하세요. 표준 일반 작업 조건에 대한 RMT; 고정밀 포지셔닝 요구를 위한 RMTL; 고부하 및 편향 방지 시나리오를 위한 RMH.

3. 스트로크 사양 확인: 일반적인 사용을 위해 표준 50~1000mm 스트로크를 선택합니다. 중장거리 주행 요구 사항을 위해 최대 2000mm까지 확장된 스트로크 옵션이 제공됩니다.

한 문장 요약

     SOLH RM 시리즈 Airtac 스타일 자기 커플링 로드리스 실린더는 다양한 자체 유도 구조, 매우 넓은 온도 적응성 및 누출 없는 청정 성능을 통합하여 중 예산 자동화 장비를 위한 높은 비용 성능의 국내 장행정 선형 구동 솔루션 역할을 합니다.
