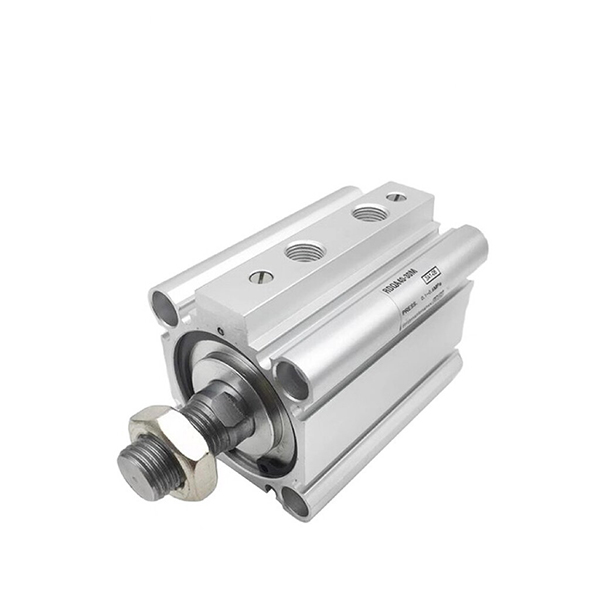

RQ 시리즈 고성능 에어쿠션 장착 박형 공압 실린더

브랜드: Richge Technology의 SOLH

제품개요

     SOLH RQ 시리즈 고성능 박형 실린더는 SMC RQ/RDQ와 호환 가능합니다. 혁신적인 링리스 내장형 에어쿠션 구조를 채택했습니다. 에너지 흡수 용량은 CQ2 고무 버퍼의 3배이며 소음은 50% 감소합니다. 일반 에어쿠션 얇은 실린더보다 20% 더 짧은 초슬림 바디. 쿠션 성능 업그레이드를 위해 CQ2/CQS를 직접 교체합니다. 고주기, 고하중, 저소음 자동 위치 지정, 클램핑 및 자재 취급에 널리 사용됩니다.

구조 및 주요특징

     -- 초박형 사각 알루미늄 배럴, 통합형 링리스 에어 쿠션;

     -- 단단한 양극 처리된 배럴, 크롬 도금된 피스톤 로드, 강력한 변형 방지 성능;

     -- 변형: RQ(비자성), RDQ(자석 장착), RLQ(수직 하중용 잠금 유형);

     -- 50~500mm/s의 연속 고속 왕복 운동에 적합한 강력한 에어 쿠션;

     -- 자기 스위치 감지를 위한 RDQ 내장 자석, 다중 측면 센서 슬롯;

     -- CQ2 및 CQS 시리즈와 호환되는 장착 치수.

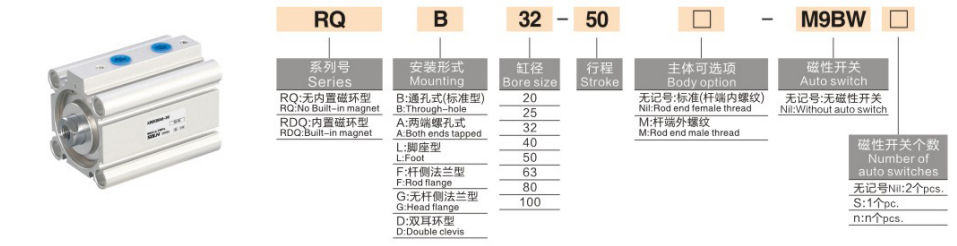

모델 코딩 규칙

   1. 예: RDQB32-50-M9B

     -- R/RD: 비자성 / 자석 내장

     -- Q: 시리즈 코드

     -- B/A/L/F/G/D: 장착 스타일

     -- 32: 구멍 크기: 20/25/32/40/50/63/80/100mm

     -- 50: 스트로크 길이

     -- M9B: 자기 스위치 옵션

기술 사양

이론적인 추력 및 당기는 힘 및 최대 허용 운동 에너지 @0.5MPa

한 문장 요약

      SOLH RQ 시리즈 고속 박형 공압 실린더에는 링리스 에어 쿠션이 내장되어 있으며 뛰어난 충격 흡수 및 저소음, 고주기 고하중 자동화를 위한 이상적인 업그레이드 액추에이터, 표준 CQ2 박형 실린더와 상호 교환 가능합니다.
