RSQ 시리즈 스토퍼 실린더 | 고정 장착 높이 공압 정지 실린더

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조적 특징

     SOLH RSQ 시리즈는 자동화된 컨베이어 라인 위치 지정 및 공작물 제한을 위해 설계된 고정 장착 높이 스토퍼 실린더입니다. 10mm ~ 30mm 범위의 표준 스트로크로 ø12mm ~ ø50mm의 보어 크기를 포괄합니다. 고정 높이 견고한 구조, 내장형 버퍼, 10가지 옵션 로드 엔드 유형 및 4면 자기 스위치 장착 기능을 갖춘 RSQ 실린더는 컨베이어 스테이션 차단, 팔레트 위치 지정 및 작업물 제한을 위한 저비용 및 고신뢰성 정지 솔루션을 제공하며 자동 운반 시스템의 표준 핵심 구성 요소 역할을 합니다.

  1.1 고정된 높이의 견고한 구조

     높이 조절이 가능한 RSG 시리즈와 달리 RSQ 시리즈는 조절이 불가능한 고정 장착 높이 설계를 채택했습니다. 이 제품은 더 단순한 구조, 더 높은 전체 강성 및 더 빠른 현장 설치를 특징으로 하며 고정 높이 스테이션 레이아웃과 완벽하게 일치하고 높이 교정 절차가 필요하지 않습니다.

  1.2 다용도 다중 로드 엔드 적응

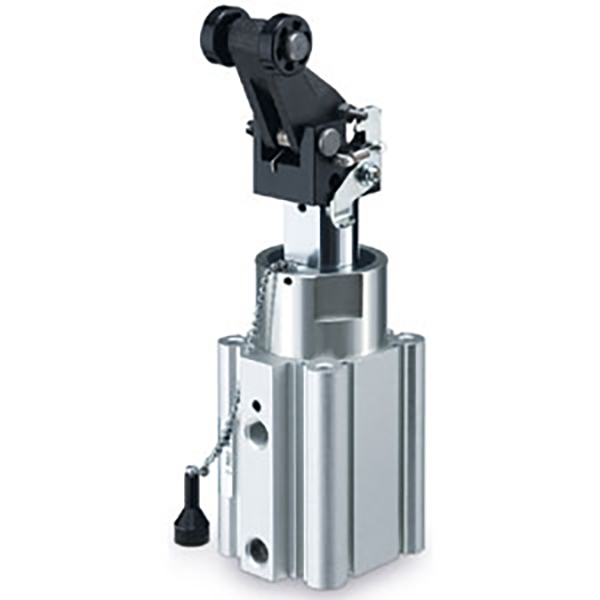

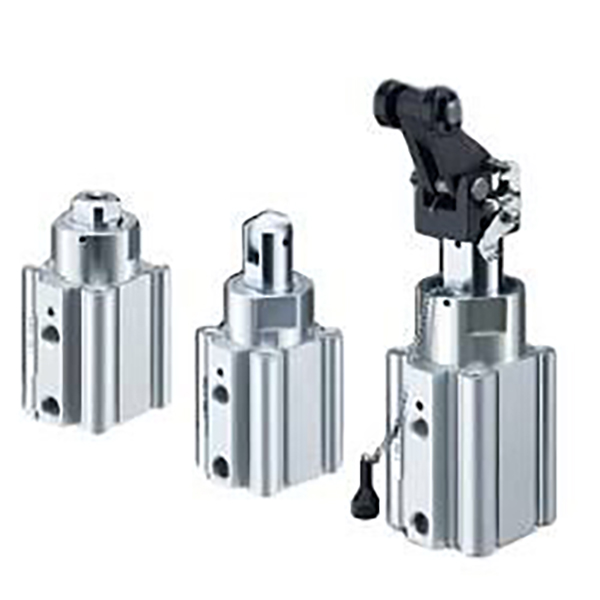

     환봉, 베벨 컷, 롤러 및 레버 구조를 포함한 10가지 유형의 로드 엔드 옵션을 갖추고 있으며 경하중, 중하중 및 고하중 정지 시나리오를 완벽하게 포괄합니다. 레버 유형(L/B/C/D/E)은 고주파 및 심한 충격 작업 조건에 대해 우수한 에너지 흡수 및 강력한 내충격성을 갖춘 내장형 유압 완충기 설계를 채택합니다.

  1.3 유연한 설치 및 스위치 레이아웃

     실린더 본체는 별도의 장착 액세서리 없이 4면 자기 스위치 설치(D-A9□/M9□/P3DWA 시리즈 스위치와 호환)를 지원합니다. B형 관통 구멍 장착(표준)과 A형 양단 나사 구멍 장착의 두 가지 표준 장착 방법을 사용할 수 있으며, 다양한 장비 프레임 및 설치 공간에 적합합니다.

  1.4 오일 프리 및 긴 수명 설계

     옵션인 복동식, 스프링 리턴 복동식 및 단동식(스프링 확장) 모드는 다양한 작동 요구 사항을 충족합니다. 표준 고무 버퍼는 안정적인 작동을 보장합니다. 피스톤 로드는 경질 크롬 도금 처리를 채용하고, 실린더 본체는 경질 아노다이징 처리를 하여 뛰어난 내마모성과 내충격성을 실현했습니다. 오일 프리 작동 설계는 유지 관리 비용이 적게 들고 깨끗하고 먼지가 없는 작업 환경에 적합합니다.

2. 완전한 모델 명명 규칙 및 주문 예

  1. 대표적인 모델 예시: RSQB20-15, RSDQL32-20

  2. 표준 주문 예

     • 비자성 링 표준 모델: RSQB20-15(자석 링 없음, 관통 구멍 장착, ø20 보어, 15mm 스트로크, 표준 원형 로드 엔드)

     • 자기 링 유압 버퍼 모델: RSDQL32-20(자석 링 내장, 관통 구멍 장착, ø32 보어, 20mm 스트로크, 레버형 스톱 엔드)

3. 일반 기술 변수(20℃, 0.5MPa 표준 조건)

  3.1 기본사양

     • 작동 모드: 복동형, 스프링복귀형, 단동형(스프링 전진형)

     • 작동 압력 범위: 0.05~1.0MPa; 보증 압력: 1.5MPa

     • 주변 온도: -10℃~70℃(스위치 없음); -10℃~60℃(스위치 포함)

     • 피스톤 작동 속도: 50~500mm/s

     • 버퍼 모드: 표준 고무 완충기; 유압버퍼 내장 레버형

     • 윤활 모드: 오일 프리 작동

  3.2 표준 보어 및 스트로크 조합

3.3 이론적인 정지력(단위: N @0.5MPa, 복동식)

3.4 제품 중량(단위: kg @20mm 스트로크, RSQ 시리즈)

4. 로드 엔드 유형 및 적용 시나리오

5. 일반적인 응용 시나리오

     • 조립 라인 정지: 전자제품 및 가전제품 조립라인의 파렛트 정지, 스테이션 포지셔닝, 안티 쉬프트에 적용됩니다. 고정 높이 설계는 표준 컨베이어 라인 레이아웃과 완벽하게 일치합니다.

     • 컨베이어 라인 제한: 벨트 및 롤러 컨베이어에서의 작업물 정지, 이송 스테이션 위치 결정 및 분기/합류 라인 차단에 적합합니다. 다양한 로드 엔드 옵션이 다양한 하중 등급에 맞춰 조정됩니다.

     • 자동화된 처리 스테이션: 공작 기계 로딩/언로딩 제한, 포장 기계 위치 지정 및 검사 스테이션 정지에 이상적이며 안정적이고 간섭 방지 순환 작동을 제공합니다.

     • 중부하 정지 시나리오: 무거운 팔레트 및 툴링 보드 정지, 용접 스테이션 위치 결정에 사용됩니다. 유압식 버퍼 레버 방식은 강한 충격과 고주파 진동에 효과적으로 저항합니다.

6. 3단계 빠른 선택 가이드

  1. 보어 크기 선택: 실제 정지하중에 따라 내경을 선택합니다. 이론적인 정지력 ≥ 실제 하중 × 2 안전계수 규칙을 따르십시오. 경하중용 Ø16~Ø20, 중하중용 Ø32, 중하중용 Ø40~Ø50.

  2. 스트로크 선택: 표준 스트로크 범위는 10mm~30mm입니다. 기계적 간섭을 피하기 위해 공작물 높이를 기준으로 5~10mm의 추가 스트로크 마진을 확보하십시오.

  3. 로드 엔드 선택

￮ 경하중 및 저속 : 환봉 또는 베벨 컷 유형 선택

￮ 고속 및 경하중: 롤러 유형 선택

￮ 고하중 및 고주파 충격 : 유압식 완충레버 방식 선택(B/C/D/E)

한 문장 요약

     SOLH RSQ 시리즈 고정 높이 스토퍼 실린더는 견고한 고정 장착 구조, 다양한 로드 엔드 옵션, 4면 스위치 설치 및 오일 프리 긴 수명 성능을 특징으로 하며 다양한 자동 컨베이어 및 처리 스테이션을 위한 비용 효율적이고 안정적이며 충격에 강한 표준 정지 솔루션을 제공합니다.
