SAI 시리즈 ISO15552 타이로드 프리 프로파일 표준 실린더

브랜드: Richge Technology의 SOLH

제품개요

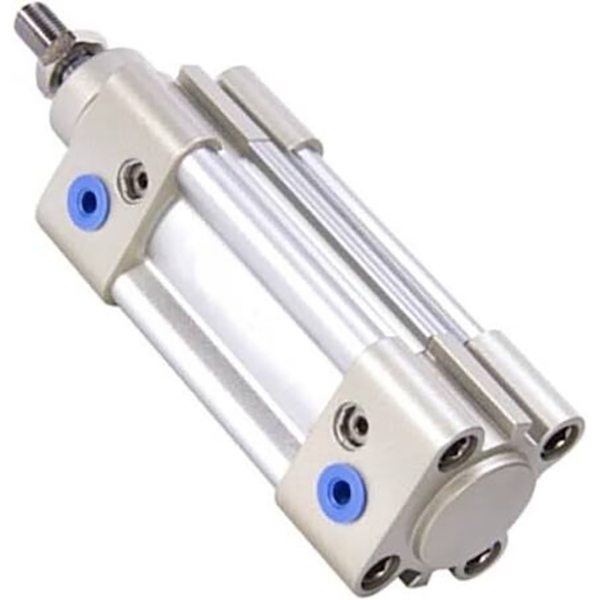

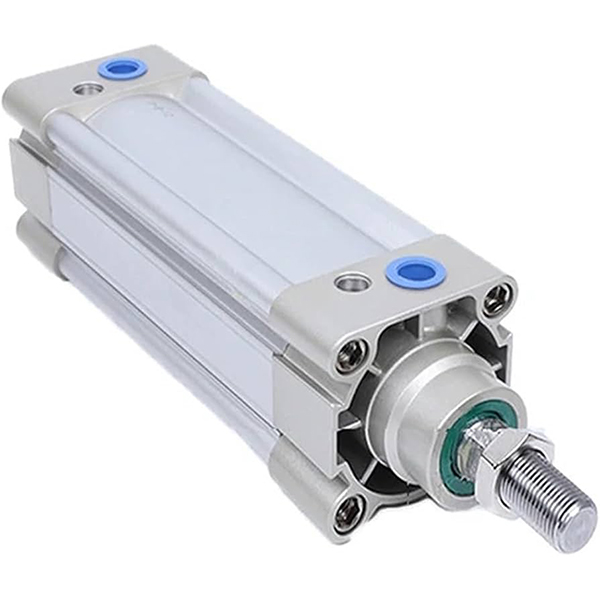

     SOLH SAI 시리즈 복동 프로파일 실린더는 ISO 15552(원본 ISO6431) / VDMA 24562 국제 표준을 준수합니다. 직접 교환을 위한 SI, SE 및 FESTO DNC 시리즈와 동일한 장착 치수. 높은 비용 성능, 안정적인 성능 및 긴 서비스 수명을 특징으로 하는 이 실린더는 자동화 장비에 가장 널리 사용되는 중급 ISO 표준 실린더입니다.

핵심 구조 및 디자인 특징

   1. 표준 준수: ISO15552 / VDMA24562, 완전히 상호 교환 가능한 장착 치수 및 액세서리.

   2. 구조: 노출된 타이 로드가 없는 M자형 통합 사각형 알루미늄 프로파일 배럴, 높은 강성 및 부식 방지. CMSE / DMSE / CS1 자기 스위치용 양면 센서 홈.

   3. 작업 변형

     -- SAI: 편로드 복동 표준 모델

     -- SAID: 양로드 복동, 우수한 비틀림 방지 성능

     -- SAIJ: 스트로크 조절이 가능한 양로드

     -- 항해: 잠글 수 있는 실린더, 공기 공급이 중단될 때 부하 유지

     -- SAIF: 솔레노이드 밸브 일체형 실린더

     -- 접미사 -S: 위치 센서용 내장 자기 링(-S 없음 = 비자성)

   4. 쿠션 시스템: 표준 양단 조절식 에어 쿠션 + PPV 탄성 완충 패드는 고속 및 고하중에서 충격과 소음을 효과적으로 줄입니다.

   5. 씰링: 오일 저장 홈이 있는 이중 Y형 단방향 보상 씰, 낮은 시동 압력(0.1MPa), 오일 프리 작동. 경질 크롬 도금 45# 강철 피스톤 로드, 내마모성 및 녹 방지.

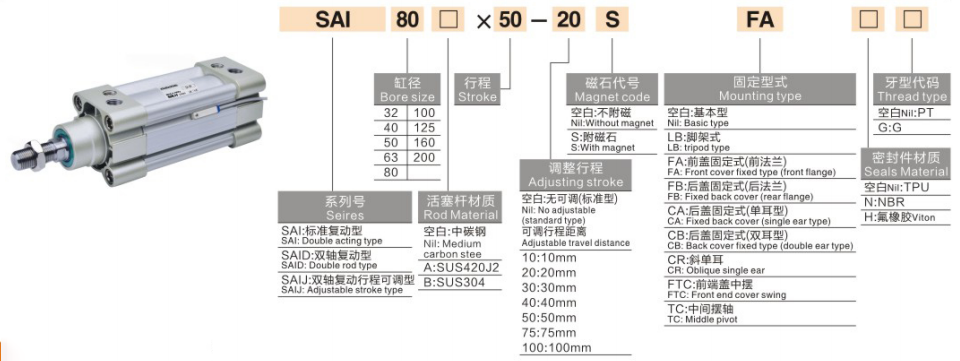

완전한 모델 코딩 규칙

  1. 모델 예: SAI50×150-S-FA

   2. 표준 주문 예

     -- SAI63×200-S: Bore63, 스트로크200, 자석 내장, 기본형

     -- SAID40×100-FB: 보어40, 스트로크100, 이중 로드, 후면 플랜지 마운트

     -- SAIL80×300-S-LB: 보어80, 스트로크300, 잠금형, 풋 마운팅

핵심 기술 사양

이론적인 추력 및 인장력 @0.6MPa(단일 로드, 단위:N, 안전계수 ≥2)

장착 유형 및 파생 모델

   1. 장착 옵션

     -- 기본 유형, LB 풋 마운트, FA/FB 플랜지, CA/CB 클레비스, TC/TCM 트러니언. 옵션 액세서리: 플로팅 조인트, 로드 아이, I/Y/U/F 커넥터.

   2. 주요 파생상품 시리즈

     -- SAID: 양로드 복동

     -- SAIJ: 스트로크 조절이 가능한 양로드

     -- SAIL: 중간 위치 고정을 위한 잠금 가능 실린더

     -- SAIF: 통합 솔레노이드 밸브 실린더

3단계 빠른 선택 가이드

   1. 보어 선택: 부하에 따라 필요한 추력을 계산하고 안전 여유를 ≥50% 확보합니다. 오프셋 하중/캔틸레버 하중 하에서 1~2 크기를 업그레이드합니다.

   2. 스트로크 확인: 효과적인 이동을 위해 20~50mm의 안전 여유를 추가합니다. 최대 표준 스트로크는 1000mm, 최대 2000mm까지 맞춤화됩니다.

   3.구성 매칭

     -- 위치 피드백: -S 자석 모델을 선택하고 CMSE/DMSE 자기 스위치와 일치합니다.

     -- 설치: 수평한 무거운 짐을 위한 LB 발 산; 수직 설치에 선호되는 FA 플랜지;

     -- 특수 기능: 더블 로드의 경우 SAID, 조정 가능한 스트로크의 경우 SAIJ, 위치 잠금의 경우 SAIL, 컴팩트한 레이아웃의 경우 SAIF를 선택합니다.

한 문장 요약

     SOLH SAI ISO15552 타이로드 프리 프로파일 실린더는 조정 가능한 PPV 버퍼와 다양한 변형, 수출 자동화, 포장 및 공작 기계 장비를 위한 비용 효율적인 일반 선형 액추에이터를 갖춘 FESTO DNC, SE 및 SI 시리즈를 직접 대체할 수 있습니다.
