SC 시리즈 표준 에어 실린더(타이로드 복동형)

브랜드: Richge Technology의 SOLH

제품개요

     SOLH SC 시리즈 타이로드 표준 실린더, 기본 모델은 편로드 복동형입니다. 4개의 타이 로드가 견고한 구조, 완벽한 장착 액세서리, 넓은 스트로크 범위를 위해 전면 및 후면 엔드 캡을 잠급니다. 가장 널리 사용되는 경제적인 표준 공압 실린더인 자동화 라인의 추진, 자재 취급 및 위치 결정에 널리 사용됩니다.

핵심 구조 및 디자인 특징

     -- 구조: 4개의 타이 로드는 알루미늄 배럴과 엔드 캡을 연결하며, 높은 강성, 충격 방지, 안정적인 장기 작동을 제공합니다.

     - 작동 유형: 단일 로드 복동, 양방향 출력 힘.

     -- 물자: 단단한 양극 처리된 알루미늄 배럴, 양방향 피스톤 물개; 경질 크롬 도금 45# 강철 피스톤 로드.

     -- 쿠션: 충격과 작동 소음을 줄이기 위해 양쪽 끝 부분에 조정 가능한 에어 쿠션이 있습니다.

     -- 센서 설치: 피스톤 위치를 감지하기 위한 CMSG/DMSG/EMSG 자기 스위치용 타이 로드 영역의 센서 홈.

     - 장점: ISO15552 프로파일 실린더와 비교하여 동일한 보어 크기에서 본체 길이가 더 짧고 비용 경쟁력이 있습니다.

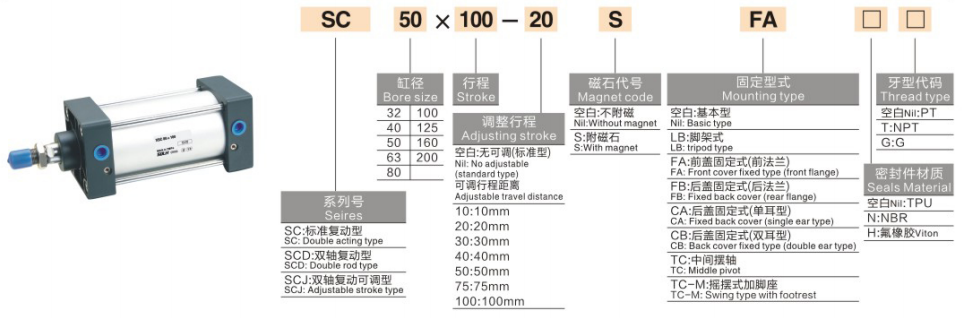

완전한 모델 코딩 규칙

   1. 모델 예 : SC50×100-S

   2. 파생 모델

     -- SCD: 양로드 복동, 비틀림 방지

     -- SCJ: 스트로크 조절이 가능한 양로드

     -- SCF: 통합 솔레노이드 밸브 실린더

     -- SCL: 잠금식 실린더, 공기 차단 시 부하 유지

   3. 표준 주문 예

     -- SC63×150-S: 보어63, 스트로크150, 자석 내장, 기본형

     -- SCJ40×200-S: Bore40, 스트로크200, 조정 가능한 스트로크, 자석 포함

핵심 기술 사양

이론 추력 @0.5MPa(단일 로드, 단위:N, 안전율 ≥2)

장착 유형 및 액세서리

   1. 장착 옵션

     --  기본 유형, FA/FB 플랜지, CA/CB 클레비스, LB 풋 마운트, TC/TCM1 트러니언.

   2. 옵션 액세서리

     -- 플로팅 조인트, 로드 아이, I/Y/U/F 커넥터, CMSG/DMSG/EMSG 자기 스위치.

3단계 빠른 선택 가이드

   1. 보어 선택: 부하를 기준으로 필요한 추력을 계산하고 안전 여유를 ≥50% 확보합니다. 캔틸레버/오프셋 하중에 대한 업그레이드 크기.

   2. 스트로크 확인: 유효 이동 시 10~20mm의 안전 여유를 추가합니다. 최대 표준 스트로크 1000mm.

   3. 구성 매칭

     -- 위치 피드백: -S 자석 모델을 선택하고 자기 스위치와 일치시킵니다.

     -- 설치: 기계 배치에 따라 플랜지 /foot/clevis를 선택하십시오;

     -- 특수 기능: 더블 로드용 SCD, 조정 가능한 스트로크용 SCJ, 로드 잠금용 SCL.

한 문장 요약

     SOLH SC 시리즈 경제적인 타이로드 표준 실린더는 조정 가능한 에어 쿠션과 풍부한 장착 옵션을 갖추고 있으며 일반 자동화 밀기, 이동 및 위치 지정 작업에 이상적인 저가형 선형 액추에이터입니다.
