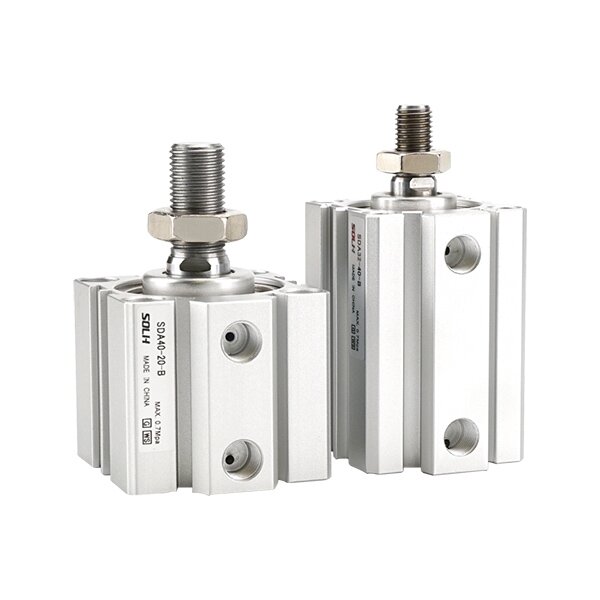

SDA 시리즈 초박형 소형 공압 실린더

브랜드: Richge Technology의 SOLH

제품개요

     SOLH SDA 시리즈 사각형 초박형 컴팩트 실린더, 클래식하고 경제적인 컴팩트 액추에이터. 본체 길이는 표준 타이로드 실린더의 1/2~1/3에 불과합니다. Airtac ACQ 및 SMC CQ2 시리즈와 장착 치수가 호환됩니다. 제한된 설치 공간에서 짧은 스트로크 밀기, 클램핑 및 위치 결정에 적합하며 3C 자동화, 포장 기계 및 고정 장비에 널리 사용됩니다.

구조 및 주요특징

     - 초박형 정사각형 알루미늄 본체, 내장형 설치를 지원하여 공간을 절약합니다.

     -- 단단한 양극 처리된 배럴, 크롬 도금된 피스톤 로드, 내마모성 및 부식 방지;

     -- 전체 변형: 복동, 단일 스프링 리턴, 트윈 로드, 조정 가능한 스트로크, 자석 장착 버전;

     - 충격 흡수 및 소음 감소를 위해 양쪽 끝에 고무 범퍼가 내장되어 있습니다.

     - 그리스 저장 기능을 갖춘 저마찰 양방향 씰, 오일 프리 긴 수명;

     -- 유연한 자기 오토스위치 설치를 위한 주변 센서 홈.

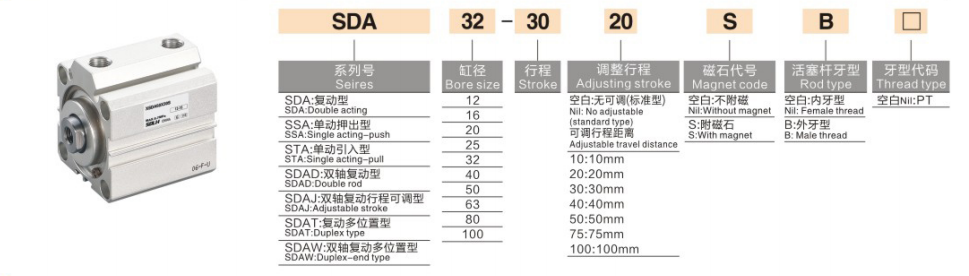

모델 코딩 규칙

   1. 예: SDA20-50-S-B

     -- SDA: 시리즈 이름; SSA=스프링 확장; STA=스프링 후진; SDAD=쌍둥이 막대; SDAJ=조정 가능한 스트로크

     -- 20: 구멍 크기: 12/16/20/25/32/40/50/63/80/100mm

     -- 50: 스트로크 길이 5~200mm

     -- -S: 내장 자석 링

     -- -B: 외부 스레드 피스톤 로드; 공백=내부 스레드

기술 사양

이론적인 추력 및 인장력 @0.5MPa(단일 로드)

한 문장 요약

     SOLH SDA 다양한 변형을 갖춘 경제적인 초박형 소형 공압 실린더, ACQ 및 CQ2와 상호 교환 가능, 공간 절약형 자동 클램핑 및 푸싱 애플리케이션을 위한 이상적인 저가형 단행정 액추에이터.
