SE 시리즈 ISO15552 타이로드 프리 사각 표준 실린더

브랜드: Richge Technology의 SOLH | 카탈로그 버전 내보내기

제품개요

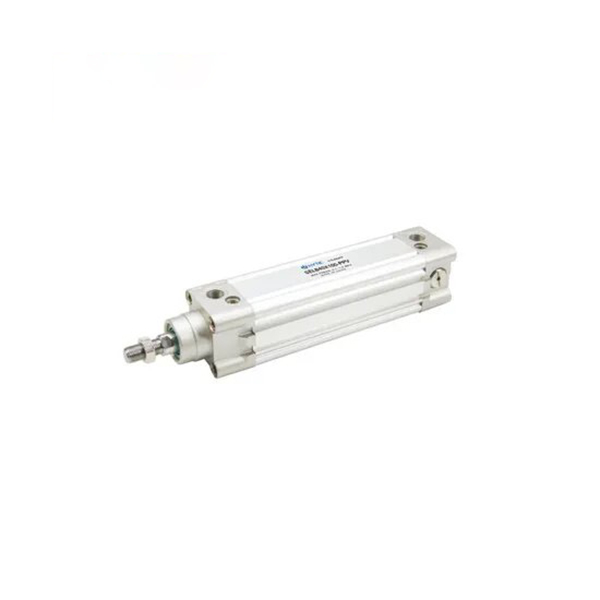

     SOLH SE 시리즈 타이로드 프리 사각 표준 실린더는 ISO 15552 / VDMA 24562 국제 표준을 준수합니다. 조정 가능한 양단 에어 쿠션과 3면 센서 장착 홈이 있는 통합 사각형 알루미늄 배럴을 채택합니다. 일반 자동화, 긴 스트로크, 고주파 사이클링 및 중하중 응용 분야에 적합합니다. SMC CP96S 및 FESTO DNC 시리즈와의 직접적인 기계적 교환.

핵심 구조 및 디자인 특징

   1. 구조: 전면 및 후면 엔드 캡과 일치하는 타이 로드가 없는 통합 사각형 알루미늄 배럴, 양쪽 끝의 조절 가능한 에어 쿠션, 높은 강성 및 컴팩트한 레이아웃.

   2. 재질: 경질 양극 처리된 알루미늄 배럴, 고강도 주조 엔드 캡, 경질 크롬 도금 45# 강철 피스톤 로드, 가볍고 내마모성.

   3. 작업 변형

     -- SE : 편로드 복동형 표준형

     -- SED: 비틀림 방지를 위한 양로드 복동

     -- SEJ: 조정가능한 행정을 가진 두 배 막대

     -- BSE: 중간 위치 고정용 잠금 가능 실린더

     -- 접미사 -S: 자기 스위치용 내장 자기 링(-S 없음 = 자석 없음)

   4. 씰링: 오일 저장 보상, 낮은 시동 압력 및 긴 서비스 수명을 갖춘 NBR+PA 복합 이중 Y형 씰링.

   5. 쿠션: 충격을 흡수하고 진동과 소음을 줄이기 위해 양쪽 끝에서 독립적으로 조정 가능한 에어 쿠션.

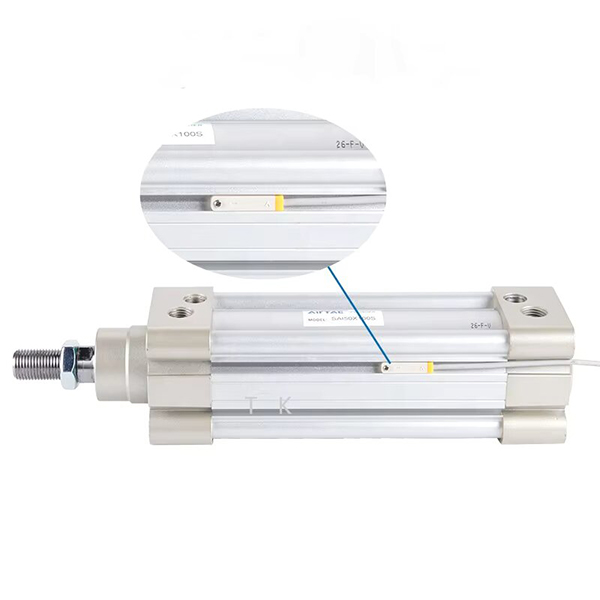

   6. 센서 레이아웃: CMSE/DMSE 자기 스위치용 3면 장착 홈(상단/왼쪽/오른쪽), 유연한 설치 각도.

   7. 호환성: ISO15552 표준 치수, SMC CP96S 및 FESTO DNC를 직접 교체합니다.

완전한 모델 코딩 규칙

   1. 모델 예 : SE50-200-S-FA

   2. 표준 주문 예

     -- SE63-150-S-LB: 보어63, 스트로크150, 자석 내장, 풋 마운팅

     -- SED40-100-FB: 보어40, 스트로크100, 이중 로드, 후면 플랜지 장착

     -- BSE80-300-S: 보어 80, 스트로크 300, 자석 내장 잠금형

핵심 기술 사양

이론적인 추력 및 인장력 @0.5MPa(단일 로드, 단위:N)

   1. 복동 SE 편로드

장착 유형 및 파생 모델

   1. 장착 옵션

     -- 기본 유형: 엔드 캡 구멍을 통한 직접 설치

     -- LB 풋 마운트: 수평의 중간 정도 무거운 하중에 선호됨

     -- FA/FB 플랜지: 수직 고정물 설치를 위한 전면/후면 플랜지

     -- CA/CB U자형 갈고리: 힌지형 스윙 동작을 위한 단일/이중 U자형 갈고리

   2. 주요 파생상품 시리즈

     -- SE / SED / SEJ: 단일 로드, 이중 로드, 조정 가능한 스트로크 이중 로드

     -- BSE: 임의의 중간 위치 정지를 위한 잠금 가능 실린더

     -- 고온 맞춤형 버전: -20~+150℃용 특수 씰

3단계 빠른 선택 가이드

   1. 보어 선택: 필요한 추력을 계산하고 안전 여유를 ≥50% 확보합니다. 고하중 및 긴 스트로크에는 SE를 우선시합니다.

   2. 스트로크 확인: 10~20mm 안전 여유를 추가합니다. 표준 최대 스트로크 1000mm, 최대 1800mm까지 맞춤 설정됩니다.

   3. 구성 매칭

     -- 위치 피드백: SE-S 자석 모델을 선택하고 CMSE/DMSE 자기 스위치와 일치합니다.

     -- 설치: 수평 하중용 LB 풋 마운트, 수직 설치용 FA 플랜지;

     -- 중간 잠금 요구 사항: BSE 잠금 가능 실린더를 선택하십시오.

한 문장 요약

     SOLH SE ISO15552 사각 타이로드 프리 실린더는 FESTO DNC 및 SMC CP96S를 직접 대체할 수 있으며, 조정 가능한 에어 쿠션과 풍부한 장착 형태, 중중하중 자동화 장비를 위한 완벽한 긴 스트로크 선형 액추에이터를 갖추고 있습니다.
