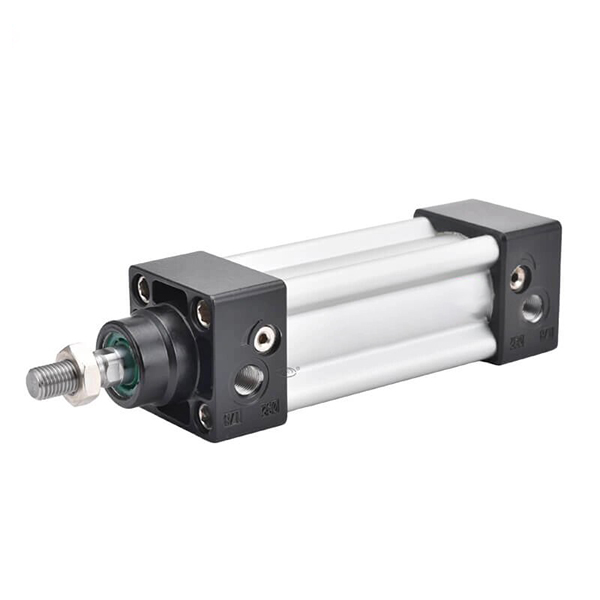

시 시리즈 타이로드 프리 프로파일 표준 실린더 | ISO 15552 공압 실린더

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조적 특징

     SOLH SI 시리즈는 다음을 완벽하게 준수하는 고정밀 복동형 표준 실린더입니다.ISO 15552(이전 ISO 6431 / VDMA 24562) Festo DNC 시리즈에 대해 벤치마킹된 국제 표준입니다. 타이로드가 없는 별 모양의 알루미늄 프로파일 실린더 튜브를 채택하여 노출된 타이로드가 없으며 내장된 자기 스위치 홈, 양면 조정 가능한 에어 버퍼 및 완전한 ISO 액세서리 호환성이 특징입니다. 우수한 강성, 비틀림 방지 성능, 긴 사용 수명 및 깔끔한 외관을 갖춘 이 제품은 기존 타이로드 SC 실린더를 대체하는 주류 중급 ISO 표준 실린더 역할을 하며 수출 등급 장비 및 표준화된 자동화 기계에 완벽하게 적합합니다.

  1.1 표준 호환성

     ISO 15552 및 VDMA 24562 산업 표준을 완전히 준수합니다. 모든 장착 치수, 인터페이스 및 액세서리는 DNC, SE 및 DSBA와 같은 글로벌 주류 ISO 실린더와 완전히 호환되므로 수정이 필요 없는 교체 및 표준화된 배치 조립을 지원합니다.

  1.2 최적화된 프로필 구조

     노출된 타이 로드 없이 통합된 별 모양의 사각형 알루미늄 합금 프로파일 실린더 튜브를 채택합니다. 전체 구조는 높은 강성, 우수한 비틀림 방지 기능, 깔끔하고 내부식성 있는 외관을 제공합니다. 양쪽에 예약된 표준 자기 스위치 홈이 있어 추가 브래킷 없이 CMSE, DMSE 및 CS1 시리즈 센서를 직접 설치할 수 있습니다.

  1.3 다양한 모션 및 기능 파생 상품

     • 시 표준: 단일 로드 복동 왕복 운동, 대부분의 자동화 시나리오에 적합한 범용 표준 모델

     • 시드 더블로드: 듀얼엔드 로드 출력으로 동기 동작 구현 및 비틀림 방지 안정성 향상

     • 시J 조정 가능한 스트로크: 정밀한 스트로크 미세 조정을 위한 조정 가능한 리미트 너트가 있는 이중 로드 구조

     • 실 잠금형: 안전압력유지 및 위치고정을 위한 끝단 또는 임의위치 잠금장치 장착

     • 시F 밸브 일체형: 4M 시리즈 솔레노이드 밸브 일체형, 밸브-실린더 일체형 설계로 설치 공간 절약

     • 시Q 비틀림 방지형: 사각 피스톤 로드 구조로 비틀림 방지 위치 정확도가 매우 높습니다.

  1.4 고성능 버퍼 시스템

     표준 장착양면 조절식 에어 버퍼 + PPV 탄성 쿠션. 버퍼 스트로크는 실린더 내경에 비례하여 증가하여 고속 및 고부하 작동 시 충격과 소음을 효과적으로 줄여 안정적이고 진동이 적은 순환 운동을 보장합니다.

  1.5 내구성 있는 씰링 및 재료 구성

     이중 Y자형 일방향 보상 밀봉 구조를 채택하여 초저 시동 압력(0.1MPa), 안정적인 오일 프리 작동 및 긴 수명을 특징으로 합니다. 피스톤 로드는 45# 강철에 경질 크롬 도금을 하여 내마모성, 방청성, 구조적 안정성이 우수합니다.

  1.6 자기 유도 구성

     내장형 마그네틱 링(-S 구성)을 표준으로 지원하고 AirTAC CMSE, DMSE, CS1-B/F/U 시리즈 마그네틱 스위치와 호환되어 실시간 피스톤 위치 감지 및 자동화된 신호 연결이 가능합니다.

2. 완전한 모델 명명 규칙 및 주문 예

  1. 일반 모델 코드: SI 50×150-S-파

 2. 파생 시리즈 코드 설명

     • 시드: 양로드 복동, 양단 로드 출력으로 동기작동 및 비틀림 방지 성능 제공

     • 시J: 유연한 스트로크 교정을 위해 미세 조정 너트가 있는 조정 가능한 스트로크 더블 로드 유형

     • 실: 안전 위치 결정을 위해 끝 위치 또는 임의 위치 잠금 기능이 있는 잠금형 유형

     • 시F: 솔레노이드 밸브 일체형, 밸브-실린더 일체형 구조로 공간 절약형

  3.표준 주문 예

     SI 63×200-에스: 63mm 보어, 200mm 스트로크, 자기 링 포함, 표준 조정 가능한 에어 버퍼

3. 핵심 기술 매개변수(표준형)

4. 0.6MPa 이론 추력 및 장력 차트(단일 로드, 안전계수 ≥2)

5. 장착 액세서리 및 파생 모델

  5.1 표준 ISO 범용 장착 유형(DNC/SE와 완전히 호환 가능)

     • FA/페이스북: 전면 플랜지 / 후면 플랜지 마운팅으로 평면 고정 설치 가능

     • 캘리포니아/CB: 1산 클레비스 / 2산 클레비스 장착 방식으로 힌지 스윙 작동 가능

     • LB: 측면 고정 설치를 위한 풋 브라켓 마운팅

     • TC/TCM: 트러니언 / 중간 스윙 위치 결정을 위한 마그네틱 트러니언 장착

     • L: 컴팩트한 공간 레이아웃을 위한 측면 장착

     범용 액세서리: I/Y/U/F 조인트, 플로팅 조인트, 로드 엔드 베어링, 모든 ISO 15552 표준 실린더와 완벽하게 호환됩니다.

  5.2 핵심 파생 시리즈의 장점

     • 시드 더블로드: 듀얼 엔드 동기 출력, 향상된 구조적 안정성 및 편향 방지 기능

     • 시J 조정 가능한 스트로크: 다양한 작업 스트로크 요구 사항에 적응할 수 있는 유연한 스트로크 미세 조정

     • 실 잠금형: 전원이 꺼지거나 부하가 변경될 때 위치 이탈을 방지하는 안정적인 잠금 및 압력 유지

     • 시F 밸브 일체형: 솔레노이드 밸브 일체형 설계, 공기회로 단순화, 설치공간 감소 및 조립비용 절감

     • 시Q 비틀림 방지형: 고정밀 비틀림 방지 위치 결정을 위한 특수 사각 피스톤 로드 구조

6. 적용 시나리오 및 선택 비교(SI vs SC vs DNC)

  6.1 SI 시리즈의 우선 적용 시나리오

     • ISO 15552 인터페이스 호환성을 요구하는 수출 장비 및 유럽 표준 자동화 기계

     • 타이로드가 없는 깔끔한 외관과 나란히 배치된 컴팩트한 설치가 필요한 자동화 생산 라인

     • SC 실린더보다 더 높은 강성, 비틀림 방지 성능 및 긴 수명이 요구되는 작업 조건, DNC 실린더보다 더 나은 비용 대비 성능

     • 범용 선형 푸싱, 프레싱, 포지셔닝, 핸들링, 조립, 포장 및 공작 기계 자동화 시나리오

  6.2 핵심 모델 비교

7. 3단계 빠른 선택 가이드

     1. 보어 크기 선택: 실제 수평/수직 하중 및 추력 요구량에 따라 보어 직경을 선택하고 50% 이상의 안전 여유를 확보합니다. 편심 하중 및 캔틸레버 작업 조건에 맞게 보어 크기를 1~2개 업그레이드합니다.

     2. 스트로크 선택: 실제 작업 스트로크를 기준으로 20~50mm의 안전 여유를 추가합니다. 최대 구성 가능한 스트로크는 최대 2000mm입니다.

     3. 기능 구성: -S 자기 링 + PPV 조정 가능한 공기 버퍼를 포함한 표준 구성; 더블 로드의 경우 SID, 조정 가능한 스트로크의 경우 SIJ, 잠금 기능의 경우 SIL, 해당 장착 방법의 경우 FA/FB/CA/CB/LB/TC를 선택합니다.

한 문장 요약

     SOLH SI 시리즈 타이로드 프리 ISO 15552 표준 실린더는 프로파일 통합 구조, 높은 강성, 조정 가능한 에어 버퍼 및 완전한 범용 상호 교환성을 특징으로 하며, 기존 SC 및 수입 DNC 실린더에 대한 비용 효율적인 중간급 대체품이며 표준화 및 수출 등급 자동화 장비에 널리 적용 가능합니다.
