TC 시리즈 3축 가이드 로드 실린더 | TCL/TCM 고강성 비틀림 방지 공압 실린더

브랜드: Richge Technology의 SOLH

제품개요 및 핵심구조적 특징

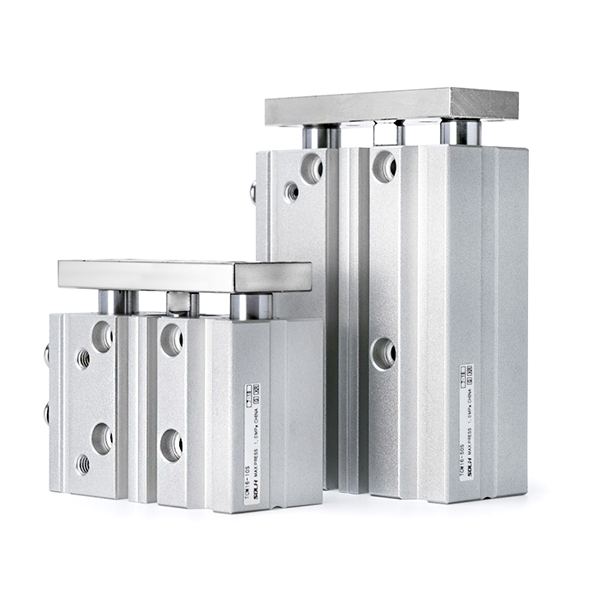

     SOLH TC 시리즈는 듀얼 가이드 로드 + 중앙 피스톤 로드 일체형 구조를 채용한 고성능 3축 가이드 로드 실린더입니다. 초고강성, 뛰어난 비틀림 방지 기능, 강력한 측면 하중 저항 및 정밀한 위치 정확도를 특징으로 하는 이 시리즈는 TCL 정밀 볼 베어링 유형과 TCM 고강도 슬라이드 베어링 유형의 두 가지 핵심 모델을 포함하여 Φ6mm에서 Φ100mm까지의 전체 보어 범위를 포괄합니다. 이는 표준 자동화 시나리오에서 SMC MGP 시리즈를 완벽하게 대체할 수 있는 소형 푸시, 리프팅, 정지 및 정밀 변환 스테이션에 널리 사용됩니다.

주요 구조적 장점

• 초고강성 3축 구조: 고강도 베어링 강철 가이드 로드 2개와 중앙 피스톤 로드 1개가 장착된 일체형 3축 구조로 일반 실린더보다 2배 이상의 비틀림 저항과 횡하중 용량을 제공합니다. 뛰어난 안정성으로 편심 하중 및 횡충격 작업 조건에 적응하여 굽힘 및 오프셋을 효과적으로 방지합니다.

• 전체 시나리오를 위한 이중 베어링 구성

￮ TCL(볼베어링): 매우 낮은 마찰, 매우 부드러운 스트로크 및 안정적인 고주파 작동으로 정밀 재킹, 고속 사이클링 및 저마찰 모션 요구 사항에 이상적입니다.

￮ TCM(슬라이드 베어링): 황동합금 슬라이딩 부싱을 채용하여 내마모성, 내충격성, 횡하중 내성이 우수하여 고하중, 먼지가 많은 작업조건, 제동 작업조건에 완벽하게 적합합니다.

• 통합된 얇고 컴팩트한 디자인: 구동부와 가이드부를 일체화하여 전체 설치공간을 최소화하였습니다. 상단과 측면의 이중 공기 흡입구는 유연한 배관 레이아웃을 지원하여 다양한 현장 파이프라인 방향과 컴팩트한 장비 구조에 적응합니다.

• 고정밀 반복 위치 결정: 베이스, 후단면, 고정판에 정밀 위치결정 홀을 확보하여 초고반복 위치결정 정밀도를 보장합니다. 4면 자기 스위치 홈은 다방향 스위치 설치를 지원하여 유연하고 포괄적인 스트로크 위치 감지를 실현합니다.

• 표준 프리미엄 구성: 내장형 마그네틱 링(표준 S 자석), 듀얼 엔드 고무 버퍼 및 오일 프리 유지보수가 필요 없는 설계로 클린 작업장 운영 표준을 준수합니다. 5mm ~ 500mm 범위의 표준 스트로크를 갖춘 복동형 설계는 거의 모든 기존 자동화 구동 스트로크를 포괄합니다.

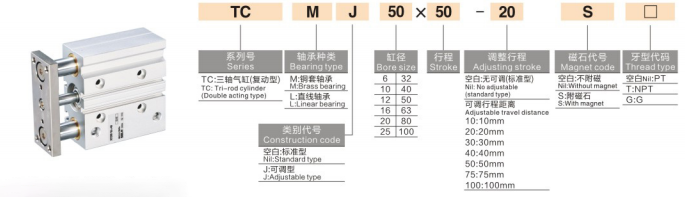

완전한 모델 명명 규칙

모델 예: TCM20-50S | TCL16-30J-20S-티

표준 주문 참조 예

• TCM25-75S: 25mm 보어, 75mm 스트로크, 자석 내장형 슬라이드 베어링 유형

• TCL20-50J-20S: 보어 20mm, 표준 스트로크 50mm, 조정 가능한 스트로크 20mm, 자석이 있는 볼 베어링 정밀 유형

• TCM32-100S-T: 32mm 보어, 100mm 스트로크, 내열성이 뛰어난 슬라이드 베어링 유형

표준 핵심 기술 매개변수

(표준시험조건 : 상온 20℃, 정격압력 0.5MPa)

1. 일반 성능 매개변수

• 작동 모드: 복동 왕복운동

• 작동 압력 범위: 0.1~1.0MPa; 보증 압력: 1.5MPa

• 주변 온도: -20℃~70℃(얼음이 없는 기존 환경); -20℃~120℃ (-T 고온 버전)

• 피스톤 작동 속도: 50~500mm/s(Φ6~63 중소형 구경); 50~400mm/s(Φ80/100 대구경)

• 버퍼 모드: 표준 듀얼 엔드 고무 버퍼; 큰 영향을 받는 시나리오를 위한 옵션 에어 쿠션 버퍼

• 윤활 모드: 무급유 무보수 운전으로 청정 산업 환경에 적합

2. 이론 추력 데이터(@0.5MPa, 단위: N)

3. 제품 중량 데이터(50mm 스트로크, 단위: kg)

TCL과 TCM 코어 선택 비교

장착 방법 및 일반적인 적용 시나리오

1. 유연한 멀티 마운트 디자인

• 직접 본체 장착: 하단, 측면, 단면에 나사 구멍이 있어 별도의 브래킷이 필요 없이 직접 고정할 수 있어 현장 설치 시 빠른 조립 및 분해가 가능합니다.

• 선택적인 보조 액세서리: 플랜지(F) 및 풋 브래킷(L) 장착 액세서리를 사용할 수 있으며, 다양한 장비 구조 설계에 맞게 유연한 수평 및 수직 레이아웃을 지원합니다.

2. 핵심 산업 응용

• 컨베이어 라인 자동화: 공작물 정지, 자재 리프팅 및 팔레트 위치 지정; 강력한 내충격성과 오프셋 방지 성능으로 안정적인 운반 및 제한 작업을 보장합니다.

• 3C 전자정밀가공: PCB 핸들링, 단자 압착 위치 지정 및 가벼운 공작물 이동; 높은 회전 방지 정확도로 편향이 없는 정밀 조립 및 가공이 보장됩니다.

• 포장기계: 재료 배플 구동, 사일로 게이트 전환 및 단거리 재료 푸시; 컴팩트한 본체는 고도로 통합된 포장 장비 레이아웃에 완벽하게 적응합니다.

• 일반 산업 자동화: 지그 리프팅, 부품 배출 및 편심 하중 구동; 실린더와 가이드 기능을 통합하여 기존 분할 실린더 + 가이드 로드 조합을 대체하여 장비 구조를 단순화하고 비용을 절감합니다.

TC 시리즈와 SMC MGP 시리즈 교체 비교

3단계 빠른 선택 가이드

1. 보어 크기 선택: 실제 작업 하중에 따라 필요한 추력을 계산합니다. 이론적 추력 ≥ 실제 하중 × 1.5로 보어 크기를 선택하고 과부하 작동을 피하기 위해 50% 안전 여유를 확보하십시오.

2. 베어링 유형 선택: 정밀 포지셔닝 및 고주파수 부드러운 사이클링 시나리오를 위해 TCL 볼 베어링을 선택하십시오. 고하중, 먼지가 많고 충격이 심한 작업 조건에는 TCM 슬라이드 베어링을 선택하십시오.

3. 기능 구성 선택

￮ 스트로크 미세 조정 요구: J형 조정 스트로크 선택(0~50mm 조정 범위)

￮ 위치 감지 요구 사항: S 자석 구성 선택 + 다방향 자석 스위치(4면 설치 가능)

￮ 고온 작업 환경: -T 고온 저항 옵션 선택(-20℃~120℃)

한 문장 요약

      SOLH TC 시리즈 3축 가이드 로드 실린더는 이중 베어링 옵션과 조정 가능한 스트로크 및 고온 옵션 기능과 함께 높은 강성, 초횡하중 저항 및 고정밀 회전 방지 성능을 통합하여 전체 장면 자동화 리프팅, 정지 및 위치 결정 구동을 위한 SMC MGP 시리즈를 가장 비용 효율적으로 직접 대체합니다.
