TR 시리즈 트윈 샤프트 실린더 | JIS 규격 고강성 양로드 실린더

브랜드: Richge Technology의 SOLH

제품개요 및 핵심구조

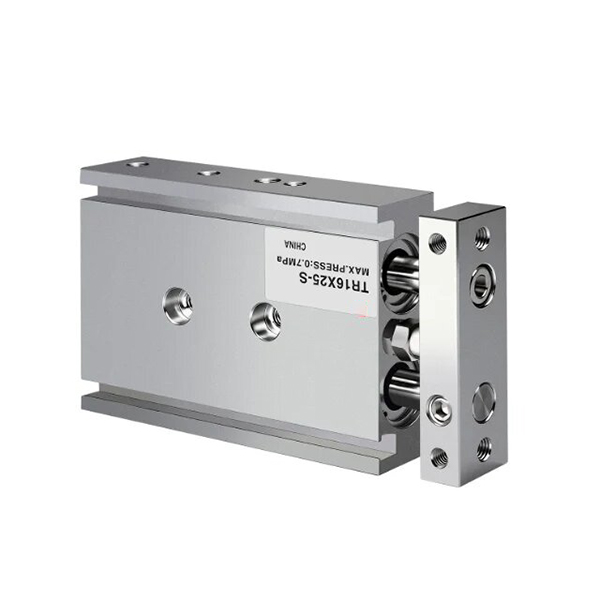

     SOLH TR 시리즈는 싱글 피스톤 양로드 및 슬라이드 베어링 안내 구조(비듀얼 피스톤 트윈 실린더)를 채용한 JIS 표준 트윈 샤프트 실린더입니다. 초고강성, 뛰어난 비틀림 방지 성능, 강력한 횡하중 저항성을 특징으로 하며 3면 유연한 장착과 정밀한 스트로크 조정을 지원합니다. 고정밀 가이드 요구 사항에 맞게 설계된 이 실린더는 정밀 위치 지정, 공작물 프레싱, 재료 이송 및 공작물 차단과 같은 자동화 프로세스에 널리 사용되며 표준 자동화 스테이션을 위한 신뢰할 수 있는 고하중 가이드 솔루션 역할을 합니다.

1. 핵심 구조적 장점

• 고강성 동기 양로드 구조: 확장된 슬라이드 베어링 부시와 일치하는 단일 피스톤과 두 개의 평행한 강성 피스톤 로드가 장착되어 있습니다. 이중 로드 동기 구동 설계는 ±0.1°~±0.2°의 회전 방지 정확도로 제로 편향 작동을 달성하여 로드 스윙을 효과적으로 제거하고 안정적인 선형 모션을 보장합니다.

• 조정 가능한 버퍼링 및 스트로크 미세 조정: 전면에 조절 가능한 고무 충돌 방지 패드가 내장되어 정밀한 스트로크 미세 조정과 부드러운 버퍼링을 지원하며 후면 고정 버퍼와 협력하여 작동 충격, 진동 및 소음을 ​​줄여 잦은 왕복 작업 조건에 적응합니다.

• 유연한 장착 및 배관 설계: 하단, 상단, 측면에 장착 구멍이 마련되어 있어 3방향 유연한 설치가 가능합니다. 옵션인 양면 배관 레이아웃은 다양한 장비 구조에 맞게 공기 회로 배열을 최적화합니다. 표준 측면 스위치 홈을 사용하면 추가 브래킷 없이 직접 자기 스위치를 설치할 수 있습니다.

• 표준 자기 구성: 내장된 자기 링(S 접미사)을 사용하여 스트로크 위치 감지를 사용할 수 있습니다. 비자성 버전은 다양한 기능 요구 사항을 충족하기 위해 간섭에 민감한 특수 시나리오의 경우 선택 사항입니다.

2. CXS/CXSJ 시리즈와의 주요 차이점

• TR 시리즈: 표준 단일 실린더 추력 출력을 갖춘 단일 피스톤 이중 로드 구조, 더 높은 전체 강성 및 뛰어난 중하중 처짐 방지 성능으로 고강성 가이드 및 장행정 중하중 시나리오에 이상적입니다.

• CXS / CXSJ 시리즈: 이중 추력 출력을 갖춘 이중 피스톤 이중 로드 구조로 마찰이 적고 고속 작동이 부드러워 고속 픽 앤 플레이스 및 추력이 강한 단행정 작업 조건에 더 적합합니다.

핵심 하위 시리즈 분류(로드 유형 및 장착 스타일)

TR 시리즈는 다양한 자동화 레이아웃 요구 사항에 맞게 표준 범용, 양방향 동기식 및 초소형 설치 시나리오를 완전히 포괄하는 세 가지 핵심 하위 모델을 포함합니다.

완전한 모델 명명 규칙

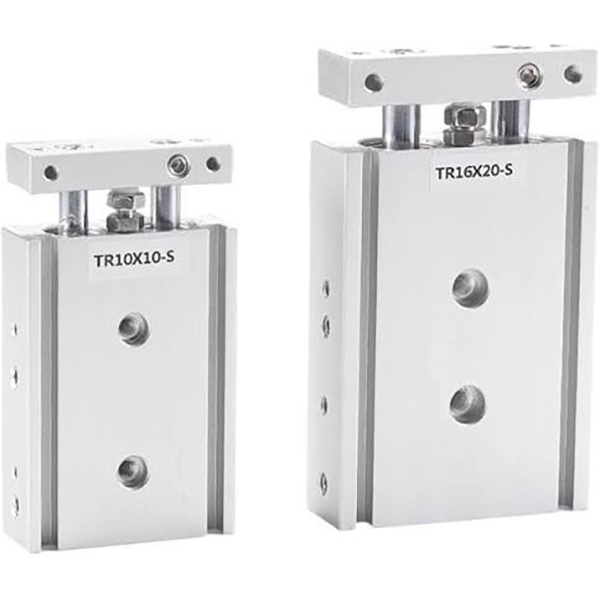

모델 예: TR20×50S

1. 네이밍 코드 정의

1. 시리즈 코드: TR(표준 싱글 로드) / TRW(더블 스루 로드) / TRJ(컴팩트 타입)

2. 보어 크기: 6 / 10 / 16 / 20 / 25 / 32mm (전체 표준 JIS 보어 범위)

3. 표준 스트로크: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (최대 스트로크: 200mm)

4. 자기 링 구성: S = 내장형 자기 링(자기 스위치 장착 가능, 기본 표준); S 없음 = 비자성형(특수 맞춤형, 거의 사용되지 않음)

5. 포트 나사 종류: 기본 PT(Rc) 스레드; 옵션 G 스레드(접미사 G) / NPT 스레드(접미사 T)

6. 자기 스위치: 옵션 D-M9B, D-A93, CS1-J, CS1-G 및 기타 범용 모델, 브래킷 없이 측면 예약 홈에 직접 설치

일반 표준 기술 매개변수

(표준시험조건 : 상온 20℃, 건조공기)

• 작동 모드: 복동식 싱글 피스톤 구동

• 작동 압력 범위: 0.15~1.0MPa(Φ6 내경: 0.2~1.0MPa)

• 보증 압력: 1.5MPa

• 주변 온도: -20℃~70℃ (얼음이 없는 작동 환경)

• 작동 속도: 30~500mm/s

• 회전 방지 정확도: ±0.1°(보어 ≥16mm, 고정밀도); ±0.2°(ø6/ø10 소구경)

• 버퍼 모드: 전면 조절식 고무 충돌 방지 패드 + 후면 고정식 고무 완충기(에어 완충기 옵션 없음)

• 배관구경

￮ Ø6 / Ø10: M5×0.8

￮ Φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• 마운팅 및 배관: 3면 장착(하단/상단/측면), 유연한 레이아웃 조정을 위한 선택적 양면 배관 레이아웃

이론적인 추력 및 장력 데이터(@0.5MPa, 단위: N)

표준 단일 실린더 추력 출력을 갖춘 단일 피스톤 구조, 무거운 가이드 시나리오에 안정적이고 신뢰할 수 있음

빠른 선택 가이드

1. 추력 및 강성 요구: 이중 추력 출력 및 고속 픽 앤 플레이스 작업을 위해 CXS/CXSJ를 선택하십시오. 고강성 가이드, 고하중 저항 및 긴 스트로크의 안정적인 작동을 위해 TR 시리즈를 선택하십시오.

2. 설치 공간 적응: 초소형 좁은 공간에는 CXSJ, 기존의 컴팩트한 공간에는 CXS, 표준 공간 및 긴 스트로크 고하중 시나리오에는 TR을 선호합니다.

3. 로드 유형 선택: 단일 방향 선형 운동을 위해 표준 TR 단일 엔드 로드를 채택합니다. 양방향 장착 및 양방향 동기 동작을 위해서는 TRW 이중 스루 로드를 선택하십시오.

4. 위치 감지 구성: 스트로크 위치 감지가 필요한 경우 자석 링이 내장된 S 접미사(TRxx×xxS)를 선택하세요.

한 문장 요약

     SOLH TR 시리즈 JIS 표준 트윈 샤프트 실린더는 다양한 로드 유형과 컴팩트 버전을 통해 높은 강성, 정밀한 회전 방지 성능 및 강력한 측면 하중 저항을 제공하며 고정밀 가이드, 긴 스트로크 및 고하중 자동 위치 결정 및 이송 스테이션에 선호되는 솔루션입니다.
