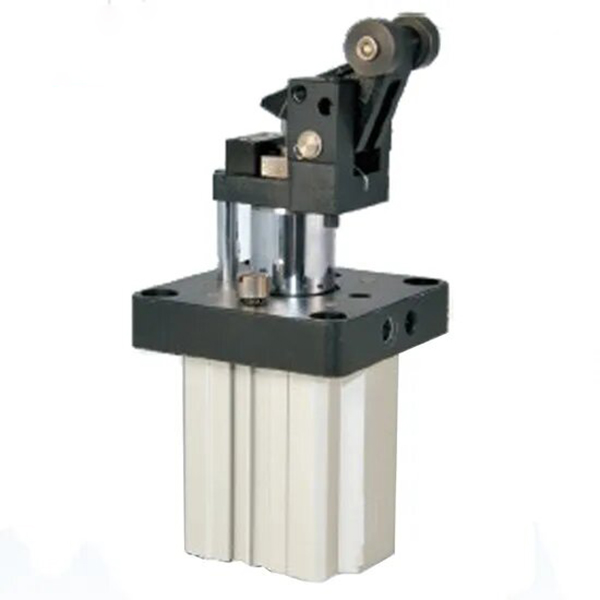

TWH / TWM 시리즈 레버 롤러 스토퍼 실린더 | 자동 잠금형 헤비듀티 스톱 실린더

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조적 특징

     SOLH TWH/TWM 시리즈는 중하중 및 고하중 자동 컨베이어 라인용으로 설계된 레버 롤러형 고강도 스토퍼 실린더입니다. 20mm에서 80mm까지의 보어 크기를 포괄하는 이 시리즈는 내장된 자동 잠금 반동 방지 메커니즘, 표준 조정 가능한 유압 버퍼, 고강성 레버 구조 및 통합 플랜지 장착을 포함한 핵심 이점을 갖추고 있습니다. 이는 컨베이어 정지, 이송 포지셔닝 및 스테이션 변속 방지에 널리 사용되는 30~300kg 팔레트 및 툴링 플레이트를 안정적으로 처리하며 중하중 및 고하중 자동화 시나리오를 위한 신뢰할 수 있는 주류 스토퍼 솔루션 역할을 합니다.

  1.1 레버롤러의 힘을 높이는 구조

     복동 레버 롤러 설계를 채택한 이 제품은 레버 힘 증폭 및 롤링 접촉 작동 원리를 활용합니다. 낮은 충격과 부드러운 롤링 작동으로 큰 정지력을 제공하여 작업물 정지 시 강직한 충격을 효과적으로 줄이고 장비와 작업물을 모두 보호합니다.

  1.2 코어 자동 잠금 방지 반동 기능

     옵션 업그레이드로 통합 기계식 자동 잠금 메커니즘이 장착되어 있습니다. 공작물 충격 정지 후 실린더는 레버 암을 자동으로 잠가 공작물의 반동 및 역밀기를 방지하여 스테이션 변위 문제를 제거하고 전체 생산 라인 안정성과 위치 정확도를 크게 향상시킵니다.

  1.3 등급 유압 완충 시스템

     • Ø20/Ø25 소구경: 조정 불가능한 유압 버퍼와 조화를 이루며 비용 효율적이고 안정적인 버퍼링 성능으로 경부하 및 중부하 저속 작업 조건에 완벽하게 적응합니다.

     • Φ32~Φ80 대구경: 조절 가능한 유압버퍼가 장착되어 있습니다. 사용자는 조정 디스크를 자유롭게 회전시켜 감쇠 저항을 변경하고, 서로 다른 무게의 작업물과 운반 속도를 일치시켜 충격 에너지를 완전히 흡수하고 충격 없는 정지를 달성할 수 있습니다.

  1.4 고강성 및 장수명 설계

     두꺼워진 경질 크롬 도금 피스톤 로드와 경질 알루마이트 처리된 실린더 본체를 채택하여 내마모성, 내압성, 내충격성이 우수합니다. 표준 오일 프리 작동 설계는 유지 보수가 적고 서비스 수명이 연장되어 깨끗한 생산 환경과 용접 방말 작업 조건에 적합합니다.

  1.5 유연한 설치 및 스위치 레이아웃

     표준 플랜지 장착은 빠르고 안정적인 설치를 보장합니다. 실린더 본체에는 센서 장착 홈이 미리 예약되어 있어 추가 액세서리 없이 직접 자기 스위치 설치를 지원합니다. 4면 장착 설계는 강력한 레이아웃 적응성을 통해 현장 고정 장치 간섭을 방지합니다.

  1.6 모델 기능 차별화

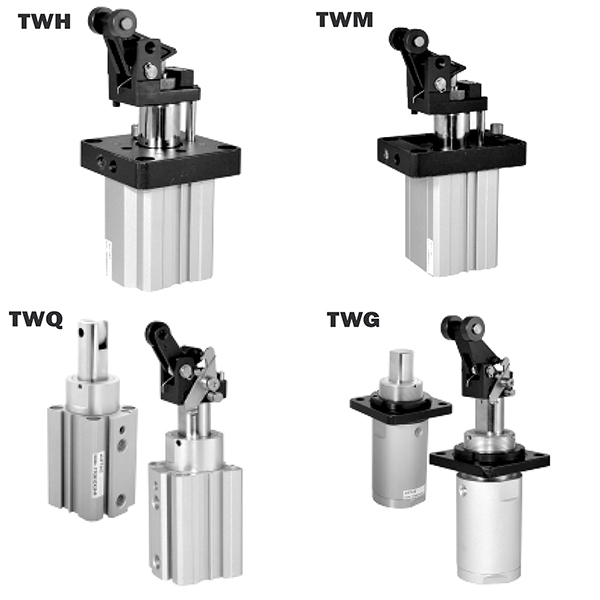

     • TWH 시리즈: 최대 정지력을 갖춘 표준 복동식 구조로 고부하 및 고주파 스타트-스톱 시나리오에 적합합니다.

     • TWM 시리즈: 스프링 내장 구조로 복동식으로 정전 후 자동 해제를 실현하여 고위험 스테이션의 장비 및 인력 안전을 최우선으로 합니다.

2. 완전한 모델 명명 규칙 및 주문 예

  1. 대표적인 모델 예시: TWH50-30SK-F, TWM63-30K-F

  2. 표준 주문 예

     • 자동 잠금식 중하중 모델: TWH50-30S-F(내경 ø50, 스트로크 30mm, 유압 버퍼 조절 불가, 자동 잠금 기능 있음)

     • 안전 전원 차단 해제 모델: TWM63-30K-F (ø63 보어, 30mm 스트로크, 조정 가능한 유압 버퍼, 내장 스프링 안전 구조, 자동 잠금 기능 포함)

3. 일반 기술 변수(20℃, 0.5MPa 표준 조건)

 3.1 기본사양

     • 작동 모드: TWH = 복동식; TWM = 스프링 내장형 복동식

     • 작동 압력 범위: 0.05~1.0MPa; 보증 압력: 1.5MPa

     • 주변 온도: -10℃~60℃ (얼음이 없는 환경)

     • 버퍼 구성: Φ20/Φ25 = 조정 불가능한 유압 버퍼; Ø32~Ø80 = 조정 가능한 유압 완충기

     • 윤활 모드: 오일 프리 작동

     • 설치 방법: 표준 플랜지 장착

  3.2 표준 보어 및 스트로크 조합

 3.3 이론적인 정지력 (단위: N @0.5MPa, 레버 출력, TWH)

  3.4 제품 중량(단위: kg @ 표준 스트로크, TWH)

4. 핵심 구성 및 선택 지침

 4.1 버퍼 유형 선택

     • S 조정 불가능한 유압 버퍼: Φ20/Φ25 소구경 전용입니다. 안정적인 고정 버퍼링 성능으로 경부하(50kg 이하) 및 저속 작동(0.3m/s 이하)에 적합한 비용 효율적입니다.

     • K 조정 가능한 유압 버퍼: Φ32~Φ80 대구경 전용입니다. 자유로운 댐핑 조정을 지원하고 중하중 및 고하중(50~300kg)과 중속 작동(0.5m/s 이하)을 완벽하게 일치시켜 다양한 작업 조건에 적응합니다.

 4.2 자동 잠금 기능 선택

     • F 자동 잠금형(권장): 공작물 충격 정지 후 자동으로 잠김으로써 공작물 반동 및 스테이션 변위를 효과적으로 방지합니다. 완전 자동화된 연속 컨베이어 라인에 이상적이며 작동 안정성을 크게 향상시킵니다.

     • 논록형: 역충격이 미미하고 수동 재설정이 필요한 시나리오에만 적용됩니다. 위치 안정성이 좋지 않아 자동 생산 라인에는 권장되지 않습니다.

  4.3 동작 모드 선택

     • TWH 복동형: 양방향 제어 가능한 클램핑 및 해제로 최대 정지력을 제공합니다. 고부하 및 고주파 시작-정지 사이클링 시나리오에 최적화되었습니다.

     • TWM 스프링 장착형 복동식: 정전시 자동 해제되어 장비 및 인력의 안전을 보장합니다. 위험한 작업 스테이션 및 전원 차단 보호 애플리케이션에 우선적으로 사용됩니다.

5. 일반적인 응용 시나리오

     • 중형 및 대형 컨베이어 라인: 전자제품, 가전제품, 물류 산업 분야의 50~300kg 팔레트 및 툴링 플레이트의 정지, 이동 위치 결정 및 이동 방지에 특화되어 안정적인 중-중하중 제한 성능을 제공합니다.

     • 자동화된 자재 취급 라인: 롤러 및 벨트 컨베이어에서 정지하는 중속(<0.5m/s) 작업물에 적용됩니다. 조정 가능한 유압 버퍼는 부드럽고 충격 없는 정지 프로세스를 구현하여 작업물을 보호합니다.

     • 공작 기계 및 용접 스테이션: 공작기계의 로딩/언로딩 제한 및 용접 치구 위치 결정에 적합합니다. 내충격성과 용접 슬래그 방지 기능을 갖추고 있어 열악한 산업 작업 조건에도 안정적으로 적응합니다.

     • AS/RS 및 AGV 도킹 시스템: 입체적인 창고 팔레트 정지 및 AGV의 정확한 도킹 위치 지정에 사용됩니다. 자동 잠금 반동 방지 설계는 지능형 창고 시스템에 대한 안정적인 동작과 안정적인 신호 피드백을 보장합니다.

6. 3단계 빠른 선택 가이드

     1. 보어 크기 선택: 공작물의 중량과 작업속도에 따라 내경을 선택하십시오. 안전 표준을 따르십시오: 이론적 정지력 ≥ 실제 하중 × 2. 하중이 50kg 미만인 경우 Φ25; 50~150kg 하중용 Φ32/Φ40; 150~300kg 하중용 Ø50/Ø63.

     2. 버퍼 유형 선택: Φ20/Φ25 보어에는 S 비조정 버퍼를 선택하십시오. 가변 속도 및 부하 조건에 적응하려면 Φ32 이상의 보어에 대해 K 조정 가능한 버퍼를 선택하십시오.

     3. 기능 구성 선택: 모든 자동 생산 라인에 대해 F 자동 잠금을 선택합니다. 고부하 및 고주파수 시나리오를 위해 TWH 복동식을 채택합니다. 안전 우선 및 전원 차단 보호 스테이션을 위해 TWM 스프링 장착형을 선택하십시오.

한 문장 요약

     SOLH TWH/TWM 시리즈 중중량 레버 롤러 스토퍼 실린더는 자동 잠금 반동 방지 메커니즘과 등급별 유압 완충 시스템을 통합하여 30~300kg 자동 컨베이어 및 생산 스테이션에 안정적이고 충격이 적으며 안전성이 높은 전문 정지 솔루션을 제공합니다.
