TWQ 시리즈 고정 높이 스토퍼 실린더 | 소형 경량 및 중하중 정지 실린더

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조적 특징

     SOLH TWQ 시리즈는 경량 및 중형 자동 컨베이어 라인에 최적화된 고정 장착 높이 스토퍼 실린더입니다. 컴팩트한 본체 구조, 선택 가능한 4가지 로드 엔드 유형, 유압식 버퍼 가용성 및 선택적인 기계적 자동 잠금 기능이 특징입니다. 10~150kg 팔레트 및 툴링 정지, 스테이션 제한 및 전송 위치 지정에 적합한 TWQ 실린더는 경부하 및 중부하 자동화 시나리오를 위한 고성능 표준 솔루션 역할을 합니다.

 1.1 고정 장착 높이 설계

     통합된 높이 고정 본체는 높은 반복 위치 정확도로 빠르고 간단한 설치를 보장합니다. 표준화된 컨베이어 스테이션 레이아웃과 완벽하게 일치하여 높이 조정 절차가 필요 없으며 현장 배포 효율성이 향상됩니다.

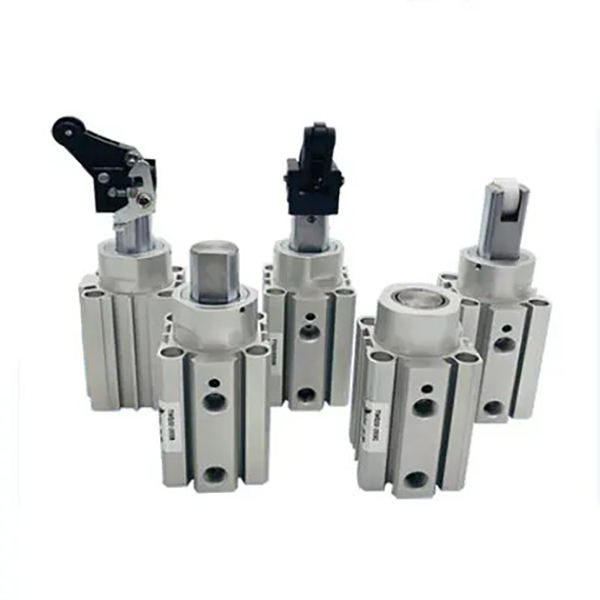

 1.2 4가지 다목적 로드엔드 유형(핵심 장점)

     • B 평로드형: 회전 방지 플랫 피스톤 로드 구조로 안정적인 정지 성능과 강력한 편심 하중 저항을 제공하여 횡력 조건에서도 정확한 위치를 유지합니다.

     • C 환봉형: 내충격성이 강화된 두껍고 견고한 원형 피스톤 로드로, 큰 횡력과 정밀한 툴링 위치 지정 요구 사항이 있는 작업 조건을 위해 특별히 설계되었습니다.

     • R 롤러 레버형: 레버+구름접촉 구조로 정지 충격을 최소화하여 부드러운 구름운동으로 고속 연속 컨베이어 라인 운전에 적합합니다.

     • K 조정 가능한 버퍼 레버 유형: 조절 가능한 유압 버퍼가 내장되어 있어 다양한 중량과 이송 속도의 작업물에 맞게 감쇠 저항을 자유롭게 조정할 수 있어 다양한 작업 조건에서 최적의 소프트 정지 효과를 얻을 수 있습니다.

  1.3 자동 잠금 기능 옵션(R/K 버전)

     롤러 및 버퍼 레버 버전은 선택적 기계적 자동 잠금 구조를 지원합니다. 공작물 충격 정지 후 실린더는 자동으로 레버 암을 잠가서 반동 및 역밀기를 방지하여 공작물 변위를 효과적으로 제거하고 컨베이어 스테이션 안정성과 일관성을 크게 향상시킵니다.

 1.4 컴팩트한 사이즈와 견고한 구조

     실린더 본체는 경질 아노다이징 처리를 채택하고 피스톤 로드는 경질 크롬 도금을 적용하여 내마모성과 내충격성이 뛰어납니다. 표준 오일 프리 작동은 깨끗한 생산 환경과 용접 비말 방지 시나리오에 맞게 조정됩니다. 4면에 예약된 센서 홈이 있어 구조적 간섭 없이 자기 스위치를 설치할 수 있어 유연한 레이아웃이 가능합니다.

  1.5 다양한 작동 모드

     옵션인 복동식 표준 모드 및 단동식(스프링 확장/스프링 후퇴) 모드는 자동 사이클링, 전원 차단 안전 보호 및 임시 정지 요구 사항을 충족하며 다양한 산업 제어 논리와 일치합니다.

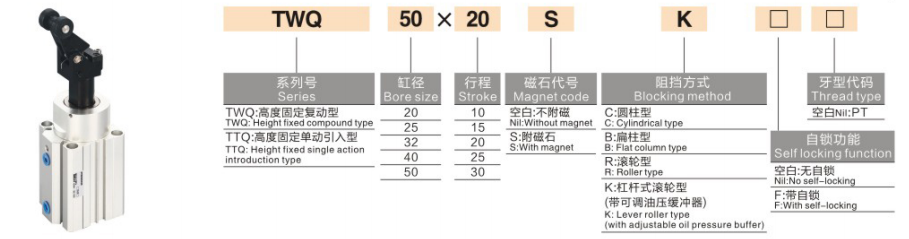

2. 완전한 모델 명명 규칙 및 주문 예

  1. 대표적인 모델 예시: TWQ32-20SB, TWQ50-30RK-F

 2. 표준 주문 예

     • 표준 평로드형: TWQ32-20SB(Φ32 보어, 20mm 스트로크, 플랫 컬럼 로드 엔드, 고무 버퍼)

     • 자동 잠금 조정 가능 버퍼 모델: TWQ50-30RK-F(내경 ø50, 스트로크 30mm, 조정 가능한 유압 버퍼 레버, 자동 잠금 기능 포함)

3. 일반 기술 변수(20℃, 0.5MPa 표준 조건)

  3.1 기본사양

     • 작동 모드: 복동, 단동(스프링 전진/후진)

     • 작동 압력 범위: 0.05~1.0MPa; 보증 압력: 1.5MPa

     • 주변 온도: -10℃~60℃ (얼음이 없는 환경)

     • 버퍼 구성: S = 듀얼 엔드 고무 버퍼; K = 조정 가능한 유압 버퍼 + 듀얼 엔드 고무 버퍼

     • 윤활 모드: 오일 프리 작동

     • 설치 방법: 표준 고정 높이 플랜지 장착

 3.2 표준 보어 및 스트로크 조합

  3.3 이론적인 정지력 (단위: N @0.5MPa)

  3.4 제품중량(단위: kg @ 표준행정)

4. 핵심 구성 및 선택 지침

  4.1 로드 엔드 유형 선택

     • B 플랫컬럼형(권장): 회전 방지 및 높은 안정성 설계로 눈에 띄는 측면 충격이 없는 경하중(10~80kg) 및 저속 작동(0.3m/s 이하)에 적합합니다.

     • C 원형 기둥 유형: 내충격성이 강한 두꺼운 로드 구조로 횡력이 큰 툴링 포지셔닝 시나리오에 이상적입니다.

     • R 롤러 레버형: 충격이 적고 부드러운 롤링 성능을 발휘하여 고속(0.5m/s 이하) 및 경중하중(30~100kg) 컨베이어 라인에 적합합니다.

     • K 조정 가능한 버퍼 레버 유형: 중간 하중(50~150kg), 고주파 시동 정지 및 불안정한 속도 작업 조건에 맞게 설계되어 조정 가능한 감쇠 및 뛰어난 충격 저항이 가능합니다.

  4.2 자동 잠금 기능 선택

     • F 자동 잠금형(자동 라인에 권장): R/K 레버 버전에만 사용 가능합니다. 공작물 반동 및 스테이션 변위를 방지하여 자동화 라인의 연속 작동 안정성을 크게 향상시킵니다.

     • 논록형: 역충격이 미미하고 수동 재설정 작업이 필요한 시나리오에 대한 비용 효율적인 솔루션이며 완전 자동 생산 라인에는 권장되지 않습니다.

  4.3 동작 모드 선택

     • 복동식: 양방향 제어 가능한 동작으로 최대 정지력을 제공하며 고주파수 및 완전 자동 제어 시나리오에 적합합니다.

     • 단동(스프링 연장): 정전 후 작업물을 정지시키기 위해 자동으로 확장되어 위험 스테이션 및 정전 보호 용도의 안전을 최우선으로 합니다.

     • 단동(스프링 후퇴): 공기 공급과 함께 정지하고 전원이 꺼지면 자동으로 해제되며 일반적으로 열린 컨베이어 라인 및 임시 정지 작업에 적합합니다.

5. 일반적인 응용 시나리오

     • 경량 및 중형 컨베이어 라인: 전자제품, 가전제품, 식품 산업 분야에서 10~150kg 팔레트 및 툴링 플레이트의 정지, 제한 및 이동 위치 지정에 적용됩니다.

     • 고속 자재 취급 라인: R/K 레버 구조는 롤러 및 벨트 컨베이어의 경부하 고속(0.5m/s 이하) 작업물을 충격 없이 부드럽게 정지시킵니다.

     • 자동화 장비 스테이션: 설치가 용이한 콤팩트한 몸체로 공작기계의 로딩/언로딩 제한, 조립 스테이션 위치 결정 및 검사 스테이션 정지에 널리 사용됩니다.

     • 포장 및 물류 라인: 높은 비용 성능과 낮은 유지 관리 기능을 갖추고 있어 상자 및 자재 상자 중지, 분기 스테이션 차단 및 스태킹 위치 지정에 이상적입니다.

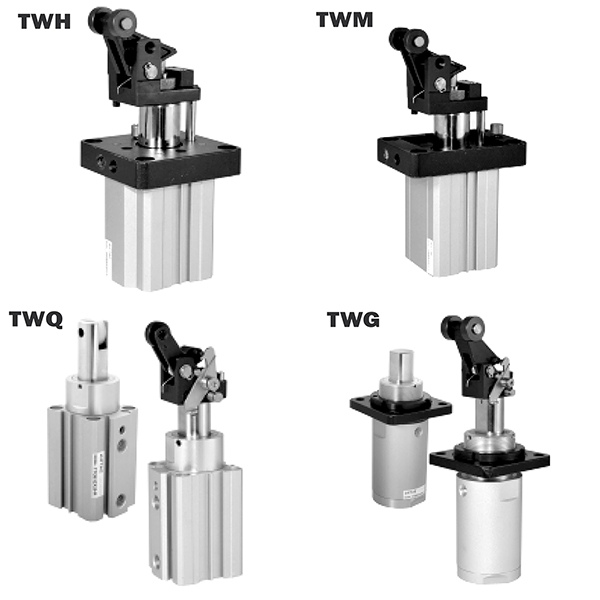

6. TWQ 대 TWH/TWM 시리즈 빠른 비교

7. 3단계 빠른 선택 가이드

     1. 보어 크기 선택: 안전율 200%(이론 정지력 ≥ 실제 하중 × 2)로 워크 중량에 따라 내경을 선택합니다. 80kg 미만의 하중에는 Φ25/Φ32를 선택하세요. 80~150kg의 하중에는 Ø40/Ø50을 선택하세요.

     2. 로드 엔드 및 버퍼 선택: 경부하 저속 시나리오를 위해 B 플랫 로드 + S 고무 버퍼를 채택합니다. 고속 경하중 라인에는 R 롤러 유형을 선택합니다. 중간 부하 및 고주파수 작업 조건에 대해서는 K 조정 가능한 버퍼 유형을 선택하십시오.

     3. 기능 구성 선택: 자동 생산 라인에 F 자동 잠금 장치를 장착하십시오. 고주파수 순환 제어를 위해 복동 모드를 선택합니다. 안전 우선 및 전원 차단 보호 스테이션을 위해 단동 스프링 확장 모드를 채택합니다.

한 문장 요약

     SOLH TWQ 시리즈 고정 높이 스토퍼 실린더는 컴팩트한 디자인, 멀티 로드 엔드 호환성, 선택적인 자동 잠금 및 조정 가능한 버퍼 기능을 갖추고 있어 10~150kg의 경량 및 중형 자동화 컨베이어 시스템을 위한 고성능의 안정적이고 유연한 정지 솔루션을 제공합니다.
