VCC 시리즈 공압 유체 제어 밸브 | 수성 및 용제 유체용 2/3방향 파일럿 작동 밸브

브랜드: Richge Technology의 SOLH | 부식 방지 저잔류 유체 전환 밸브

1. 제품개요

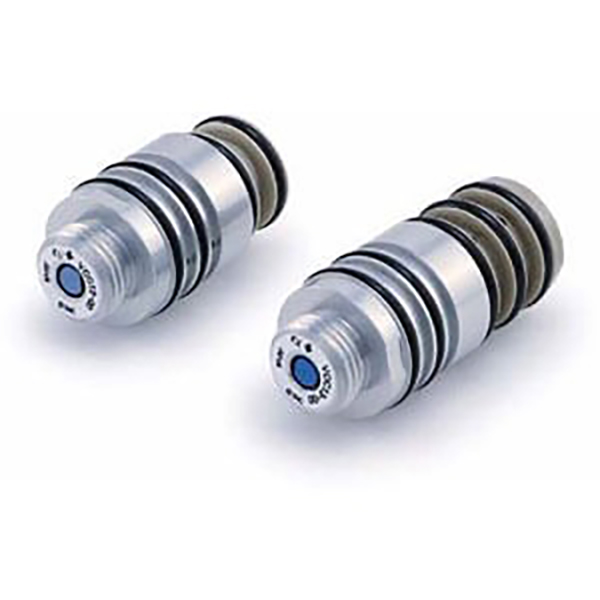

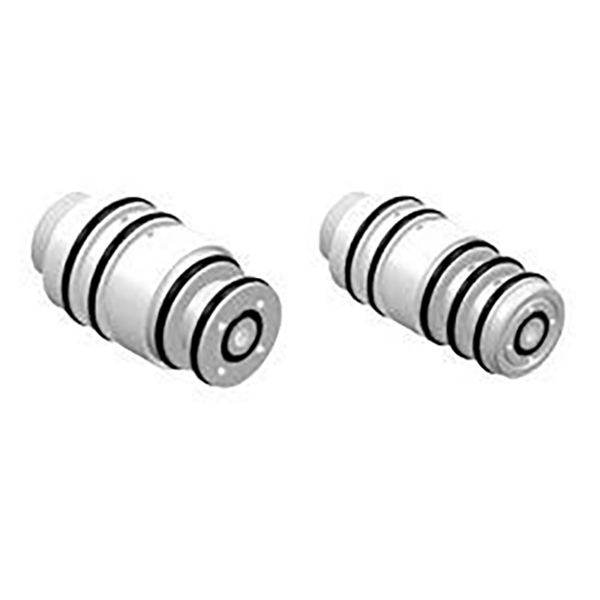

     SOLH VCC 시리즈는수성 및 용제 기반 유체용으로 특별히 설계된 전문 파일럿 작동식 유체 전환 밸브. 스프레이 라인 및 유체 공급 시스템에서 페인트, 잉크 및 세척액의 전환 및 제어 전용인 2방향(VCC12/VCC12D) 및 3방향(VCC13)의 두 가지 구조 유형을 제공합니다. 미끄럼 마찰이 없는 전체 PTFE 다이어프램 구조를 채택하여 유체 잔류물과 페인트 경화 막힘을 효과적으로 줄입니다. 뛰어난 내식성, 매우 낮은 잔류 성능 및 본질적으로 안전한 공압 드라이브를 갖춘 이 제품은 자동 스프레이, 다색 전환, 실험실 유체 분배 및 다양한 화학 유체 작업 조건에 이상적인 청정 제어 구성 요소입니다.

2. 핵심 모델 및 응용 기능

3. 핵심 제품 특징

  3.1 우수한 다중 매체 내식성

     모든 유체 접촉 부품은 고성능 PTFE(테플론), PEEK 및 스테인레스 스틸 밀봉재를 사용합니다. 전체 구조는 수성 페인트, 유기 용제(예: 부틸 아세테이트), 세척제 및 다양한 화학 매체에 팽창, 노화 또는 중간 오염 없이 저항합니다. 자동차 코팅, 전자, 식품 및 의료 산업의 엄격한 청결 기준을 완벽하게 충족합니다.

  3.2 PTFE 다이어프램 제로 슬라이딩 마찰, 초저 잔류물 및 손쉬운 청소

     혁신적인 다이어프램 구조로 기존 슬라이딩 밸브 코어 구성 요소가 제거되었습니다. 유체는 매끄러운 PTFE 다이어프램 표면에만 접촉하여 밸브 코어 막힘 및 페인트 경화 잔여물을 완전히 방지합니다. 유체/색상 교체 시 철저한 세척을 실현하여 재료 낭비 및 장비 가동 중단 시간을 크게 줄이고 지속적인 생산 효율성을 향상시킵니다.

  3.3 순수 공압 드라이브, 안전하고 안정적인 작동

     0.4~0.7MPa의 안정적인 제어 압력 범위를 갖춘 파일럿 공압 제어 모드를 채택합니다. 작업 과정에 전기 부품이 포함되지 않으며 전기 스파크 위험이 없으며 코팅 작업장 및 화학 생산 라인과 같은 가연성 및 폭발성 환경에 대해 본질적으로 안전합니다. 빠르고 부드러운 응답성과 장기적으로 안정적인 사이클 작동 성능이 특징입니다.

  3.4 소형 & 경량, 유연한 통합 설치

     소형 경량 본체 디자인은 로봇 암 장착 및 좁은 장비 공간 레이아웃에 적합합니다. 30mm 피치 매니폴드 설치 구조를 지원하며, 단일 베이스에 최대 2개의 밸브를 장착할 수 있습니다. 2-way 밸브와 3-way 밸브의 혼합 설치가 가능하여 설치 공간을 효과적으로 절약하고 현장 배관 레이아웃을 단순화합니다.

  3.6 매우 긴 수명과 높은 내구성

     최적화된 다이어프램 및 씰링 구조로 내마모성과 노화 방지 성능이 향상되었습니다. 서비스 기간은 도달합니다페인트 작업 조건에서 500만 주기 이상 그리고물/공기 작업 조건에서 천만 주기, 장기간 지속적인 산업 생산에 완전히 적응하고 장비 유지 관리 빈도와 비용을 줄입니다.

  3.7 다양한 연결 및 강력한 호환성

     표준 SUS316L 스테인리스 스틸 VCK 시리즈 커넥터가 장착되어 있으며 ø6~ø12mm 튜빙과 호환됩니다. 옵션인 직선형, 45° 및 90° 회전 커넥터는 유연한 배관 방향 조정을 지원하여 복잡한 현장 파이프라인 레이아웃 요구 사항에 완벽하게 적응합니다.

4. 완전한 기술 사양

5. 일반적인 응용 시나리오

     • 자동화 스프레이 산업: 자동차, 가전제품, 하드웨어 스프레이 라인으로 다색의 빠른 색상 전환과 2액형 도료 비례 제어를 지원합니다.

     • 실험실 및 제약 산업: 고성능 액체 크로마토그래피 및 실험 시험 장비를 위한 정밀한 유체 분배, 매체 혼합 및 기울기 전환.

     • 청정산업 생산: 전자제품, 식품, 의료 장비에 대한 잔류물 제로 유체 제어로 매체 오염을 방지하고 생산 청결을 보장합니다.

     • 화학 및 청소 장비: 유기용제, 세척제, 산업용 작업 매체의 주기적 스위칭 및 온-오프 제어.

한 문장 요약

     SOLH VCC 시리즈 물/용제 유체 제어 밸브는 완전한 내식성, 제로 슬라이딩 저잔류물 다이어프램 구조, 본질적으로 안전한 공압 구동 및 매우 긴 서비스 수명을 특징으로 하며 자동 분무, 실험실 정밀 분배 및 깨끗한 화학 유체 제어 시나리오를 위한 고효율 및 신뢰할 수 있는 유체 전환 솔루션 역할을 합니다.
