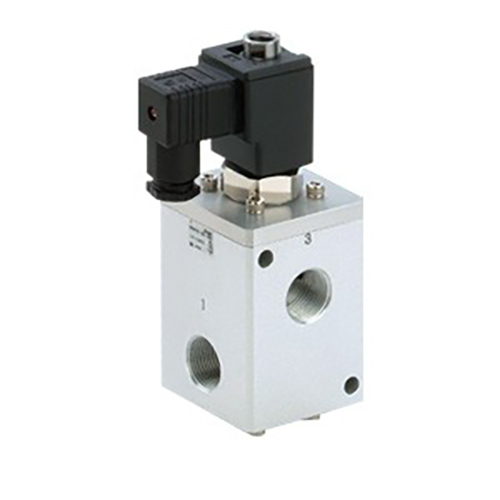

Richge Technology 소속 SOLH에서 개발 및 제조한 VCH400 시리즈(통칭 VCH410)는 고압 파일럿 작동형 3포트 포핏 솔레노이드 밸브입니다. 중압 및 고압 압축 공기 및 불활성 가스 파이프라인용으로 특별히 설계된 이 제품은 최대 정격 작동 압력 5.0MPa, 탁월한 유량 및 안정적인 고압 스위칭 성능을 갖추고 있으며 고압 충전, 배기 및 압력 스위칭 산업 장비의 핵심 제어 구성 요소 역할을 합니다.
|
그것여자 이름 |
사양 세부정보 |
| 밸브 구조 |
3포트, 파일럿 작동형 포핏형, 폴리우레탄 엘라스토머 씰 |
| 적용 가능한 매체 |
압축 공기, 불활성 가스(부식성 가스에는 적합하지 않음) |
| 작동 압력 범위 |
0.5~5.0MPa; 최대 내압: 5.0MPa |
| 흐름 성능 |
G1/2 포트: 유효 단면적 100~110mm², Cv 5.3~5.8G3/4 & G1 포트: 유효 단면적 110~120mm², Cv 5.8~6.3 |
| 포트 스레드 표준 |
G1/2, G3/4, G1(ISO 1179-1 표준 평행 G 스레드) |
| 대응 성과 |
응답 편차 ≤ ±2 ms; 수 ms 내에 DC 코일 스위칭; AC 코일 차단 지연 20~30ms |
| 주변 작동 온도 |
5~80℃ |
| 보호 등급 |
IP65 상당의 방적 구조 |
| 정격 수명 |
최대 1,000만 스위칭 주기 |
| 진동 및 충격 저항 |
진동 저항: 300m/s²; 충격 저항: 100m/s² |

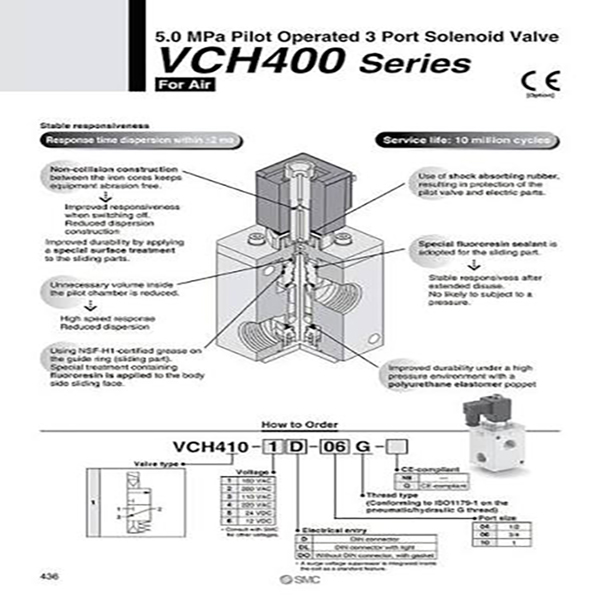

모델 코드 예:VCH410-06-5D
--VCH410: 시리즈 기본 코드
--06: 접속구경 코드(G3/4)
--5D: DC24V 전원 공급 장치 + DIN 전기 커넥터 접미사 코드는 전체 구성 차별화를 위해 포트 크기, 코일 전압 및 배선 단자 유형을 포함합니다.
기능 분류
--VCH410(Normal Closed NC): 전원이 꺼지면 출력 포트가 자동으로 배출되므로 주 공기 공급 장치 켜기/끄기 제어에 이상적입니다.
--선택 밸브 및 충전 및 환기 루프 제어로 사용 가능; 배압 및 전환압력 범위는 배관설계 전 반드시 확인이 필요합니다.
--작동 압력, 포트 스레드 크기, NC/NO 기능, 코일 전압 및 전기 배선 인터페이스 등 핵심 매개변수 확인을 우선적으로 수행합니다.
--고압 스위칭 또는 이중 고/저압 변환 작업 조건의 경우 SOLH VCHR 시리즈 고압 조절기와 일치하여 중간 회로 압력을 안정화합니다.
--여과 정밀도가 5μm 이하인 깨끗하고 건조한 공기 공급이 필요합니다. 오일 미스트와 미립자 불순물은 씰 마모를 가속화하고 서비스 수명을 크게 단축시킵니다.
--금지된 장착 방향: 먼지, 물, 이물질이 전기자 어셈블리에 들어가 용지 걸림을 유발하는 것을 방지하려면 코일이 아래쪽을 향해서는 안 됩니다.
--표준 나사 조임 토크:
*G1/2, G3/4 스레드 포트: 28–30 N·m
*G1 나사 포트: 36–38 N·m
- 밀봉 성능과 전기 배선 견고성을 정기적으로 검사하십시오.
--장기간의 정적 상태로 인한 포펫 스풀 접착 및 막힘을 방지하기 위해 30일마다 전체 전환 주기를 작동하십시오.
SOLH VCH410 고압 파일럿 포핏 3포트 솔레노이드 밸브는 최대 5.0 MPa의 작동 압력을 지원하며 폴리우레탄 탄성 씰링, 대유량 G 표준 포트 및 천만 주기 서비스 수명을 갖추고 있으며 중압 및 고압 공기 및 불활성 가스 충전 및 배출 산업용 제어 회로를 위한 안정적인 전용 전환 밸브입니다.
