VM2(VM200) 시리즈 중형 2/3포트 기계식 포핏 밸브

브랜드: Richge Technology의 SOLH

제품 포지셔닝

     VM2(VM200) 시리즈는 SMC 표준 모델과 완전 호환 가능한 중형 2/3포트 기계식 포핏 밸브입니다. 신뢰할 수 있는 포핏 씰링 구조를 채택하여 뛰어난 고유량 용량(Cv≒0.87), 범용 Rc1/4 표준 포트, 견고한 산업용 구조 및 완전한 상호 교환 가능한 액추에이터 헤드가 특징입니다. 모든 종류의 자동화 기계의 스트로크 제한 감지, 수동 작동 및 공기 회로 전환을 위한 주류 기계식 제어 밸브입니다.

핵심 기술 사양

  1 기본 매개변수

     -- 시리즈 코드: VM200(약칭 VM2)

     -- 회로 유형: 2포트(VM22x), 3포트(VM23x, NC가 표준으로 닫혀 있음)

     -- 구조: 밀봉성이 우수하고 수명이 긴 직동형 포핏형

     -- 적용 가능한 유체: 압축 공기, 불활성 가스

     -- 작동 압력 범위: 0 ~ 1.0 MPa (진공 비호환)

     -- 주위 & 중간 온도: -5 ~ +60℃ (결빙은 허용되지 않습니다)

     - 포트 스레드: Rc1/4 (02); 옵션 NPT1/4(N02), G1/4(F02)

     -- 흐름 성능: 유효 단면적 19mm², Cv = 0.87

     -- 순중량: 표준 모델 90g

     -- 배관 레이아웃: 측면 포트(01), 하단 포트(00)

     -- 윤활 요구 사항: 무급유; ISO VG32 터빈 오일 윤활 옵션

  2. 전체 외형 치수(mm)

     -- 측면 포트 버전: 17 × 44 × 25

     - 하단 포트 버전: 17 × 44 × 30

회로 정의 및 작동 논리(3포트/2포트)

  1. 3포트 모델(VM23x, 가장 널리 사용됨)

     -- 포트 1(P): 메인 공기 공급 입구

     -- 포트 2(A): 제어 신호 출력

     -- 포트 3(R): 배기구

     - NC 정상 폐쇄 논리: 작동되지 않음 → P가 A에서 차단되고 A가 R에 연결됩니다. 작동 후 → P는 A에 연결되고, A는 배기 R을 차단합니다.

  2. 2포트 모델(VM22x)

     -- 포트 1(P): 유체 입력

     -- 포트 2(A): 제어 출력

     -- 평상시 닫힘: 누르면 공기 채널이 열리고, 손을 놓으면 즉시 차단됩니다.

전체 교환 가능 액추에이터 헤드 포트폴리오

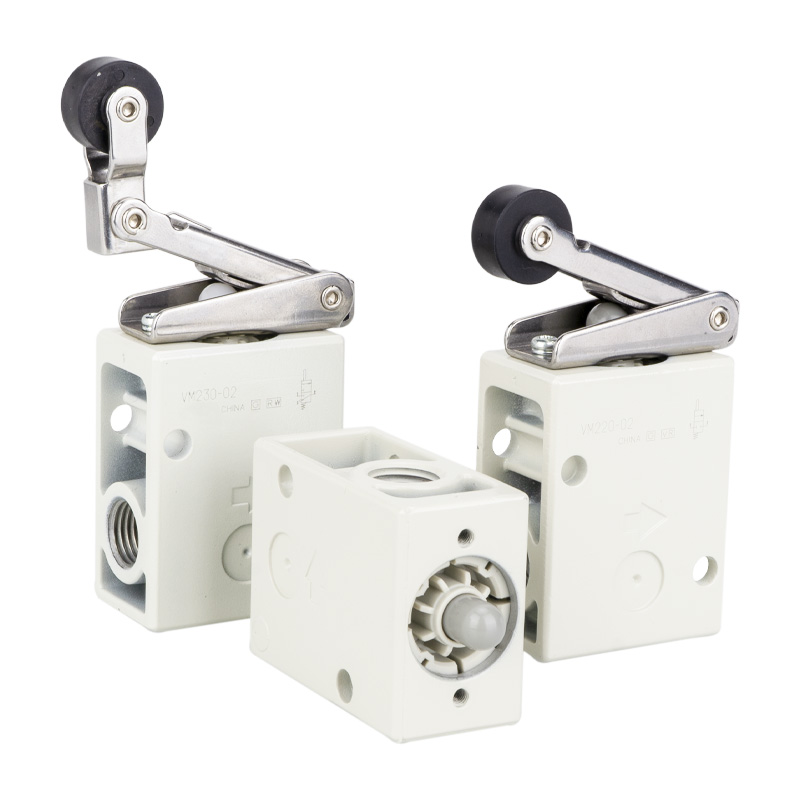

 1. 롤러 레버형(스트로크 리미트 검출용, 가장 인기 있음)

     -- VM231/221: 표준 POM 플라스틱 롤러 레버

     -- VM231S/221S: 고강도 내마모성 작업 조건을 위한 경화 강철 롤러

     -- VM233/223: 단방향 반동 방지 롤러 레버

  2. 스트레이트 플런저 타입

     VM230/220: 표준 직선 푸시 플런저

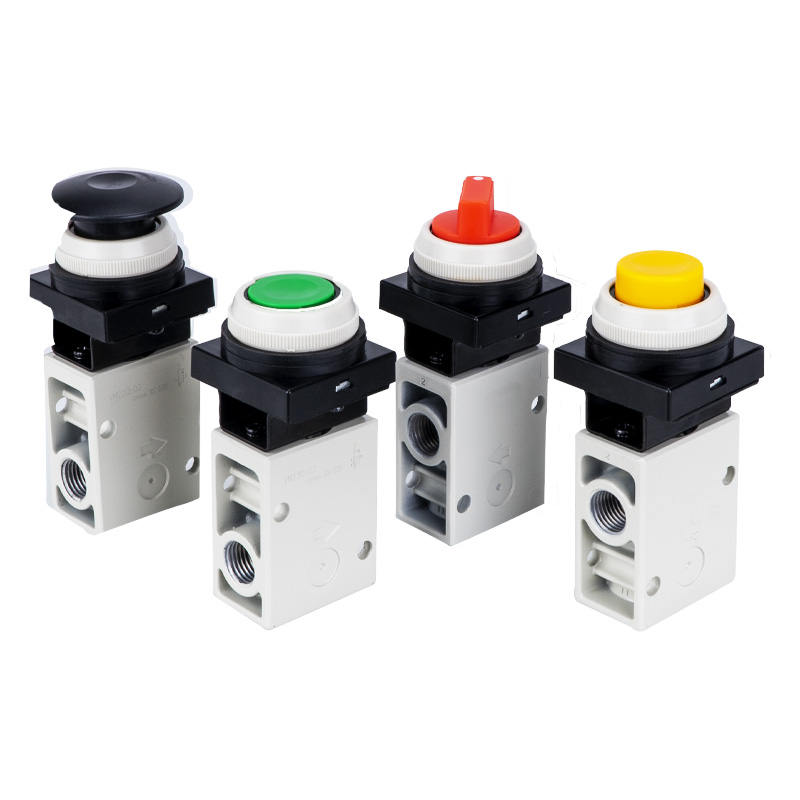

3. 누름버튼형 (수동 조그 운전용)

     -- VM232/222: 플랫 표준 푸시버튼

     -- VM232Y/222Y: 비상 정지용으로 눈에 잘 띄는 노란색 버섯 머리

     -- VM232G/222G: 녹색 표시 푸시버튼

 4. 옵션 특수 액츄에이터

     힌지 레버, 토글 레버, 잠금 가능 회전식 손잡이, 양방향 레버 및 기타 맞춤형 트리거 헤드

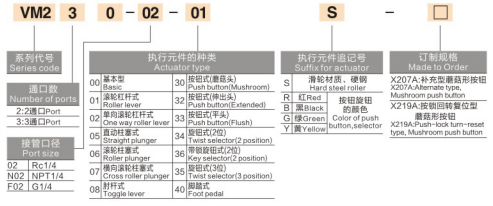

 모델 코드 설명

   1. (예: VM231-02-01S)

     -- VM231: 3포트 회로 + 롤러 레버 액츄에이터

     -- 02: 포트 스레드 크기(Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: 측면 포트 레이아웃(00 = 하단 포트 레이아웃)

     -- S: 경화 강철 롤러(접미사 없음 = 표준 POM 롤러)

     -- 색상 접미사: A=표준 검정색; Y=노란 버섯; G=녹색 버튼

  2. 공통표준모델

     -- VM231-02-01A: 3포트, POM 롤러, Rc1/4, 측면 포트(범용 범용 모델)

     -- VM231S-02-01A: 3포트, 경화 강철 롤러, Rc1/4, 측면 포트(내마모성이 강한 작업 조건)

     -- VM230-02-00A: 3포트, 직선 플런저, 하단 포트

     -- VM232Y-02-01A: 3포트, 노란색 버섯형 비상 정지 버튼, 측면 포트

핵심 제품 장점

     -- 중유량 성능: Cv=0.87, 미니 VM1(Cv=0.11)보다 거의 8배 더 높은 유량 용량, 중유량 공압 회로와 완벽하게 일치

     -- 범용 Rc1/4 포트: 모델 간 호환성이 뛰어난 자동화 장비용 표준 주류 스레드 크기

     -- 안정적인 포핏 밀봉: 우수한 기밀성, 먼지 오염 방지, 빠른 응답 및 연장된 서비스 수명

     -- 이중 배관 레이아웃 지원: 유연하고 조밀한 패널 설치 레이아웃을 위한 측면 및 하단 포트 옵션

     -- 전체 액추에이터 적용 범위: 롤러 레버, 플런저, 플랫 버튼 및 머시룸 헤드를 사용하여 기계적 한계, 수동 조그 및 비상 정지 모든 시나리오를 처리할 수 있습니다.

     -- 견고한 견고한 구조: 금속 밸브 본체; 가혹한 산업 연속 작업을 위한 S 접미사 경화 강철 롤러 옵션

     -- 무급유 설계: 낮은 유지 관리 작업량, 깨끗하고 친환경적인 공기 회로 작동

일반적인 애플리케이션 시나리오

     -- 장비 ​​스트로크 리미트 감지: 롤러 레버 액츄에이터를 이용한 실린더/슬라이드 테이블 전체 위치 감지

     -- 수동 조그 제어: 푸시버튼을 통한 현장 기계 시운전 및 패널 작동

     -- 안전 비상 인터록: 신속한 공기 회로 차단을 위한 노란색 버섯 머리

     -- 지그&픽스처 전환: 클램프/언클램프 공압 루프 제어

     -- 자동화된 생산 라인: 워크스테이션 위치 신호 및 기계적 안전 인터록 회로

     -- 포장, 섬유 및 인쇄 기계: 고주파 기계식 트리거 제어 루프

선택 비교: VM1 VS VM2 빠른 참조 표

한 문장 요약
