VM4(VM400) 시리즈 중형 3포트 포핏 기계식 밸브

상표:Richge Technology의 SOLH

제품 포지셔닝

     VM4(VM400) 시리즈는 미니 VM1과 대유량 표준 VM2 시리즈 사이에 위치하며 SMC 오리지널 모델과 완전 호환 가능한 중형 3포트 포핏 기계식 밸브입니다. 범용 Rc1/8 포트, 이중 측면/하단 배관 레이아웃, 견고한 금속 구조, 매우 긴 서비스 수명 및 완전한 상호 교환 가능한 액추에이터 헤드를 통해 진공(-100kPa)에서 최대 1.0MPa 양압까지 전체 작동 범위를 지원합니다. 일반 자동화 장비의 스트로크 제한 감지, 수동 조그 작동 및 안전 인터록 회로에 널리 채택됩니다.

핵심 기술 사양

  1. 기본 일반 매개변수

     --  시리즈 코드: VM400(약칭 VM4)

     --  회로 유형: 3/2방향; 평상시 닫힘(NC 표준), 평상시 열림(NO 옵션)

     --  구조: 직동형 포핏형, 기밀 밀봉, 방진, 수명 연장

     --  적용 가능한 유체: 압축 공기, 불활성 가스

     --  작동 압력 범위: -100kPa ~ 1.0MPa(진공 호환, VM2보다 이점)

     --  주변 및 매체 온도: -5 ~ +60℃(내부 결빙은 허용되지 않음)

     --  포트 스레드: Rc1/8 (01); 옵션 NPT1/8(N01), G1/8(F01)

     --  흐름 성능: 유효 단면적 7mm², Cv = 0.38

     --  순중량: 표준 기본 모델 110g

     --  배관 레이아웃: 측면 포트(01), 하단 포트(00)

     --  윤활: 무급유; ISO VG32 터빈 오일 윤활 옵션

     -- 최대 스위칭 주파수: 푸시버튼/롤러 액츄에이터의 경우 60사이클/분; 노브/선택기 헤드의 경우 6사이클/분

     --  충격 및 진동 저항: 1000m/s² 충격 저항, 70m/s² 진동 저항(중공업 등급)

  2. 외부 전체 치수(mm)

     --  측면 포트 버전: 18 × 30 × 57

     --  하단 포트 버전: 18 × 30 × 62

  3. 3포트 회로 정의 및 로직

     -- 포트 1(P): 메인 공기 공급 입구

     --  포트 2(A): 제어 신호 출력 포트

     --  포트 3(R): 배기 포트

     --  NC 평상시 닫힘 논리: 작동되지 않음 → P가 A에서 차단되고 A가 배기 R에 연결됩니다. 작동 후 → P는 A에 연결되고, A는 배기 R을 분리합니다.

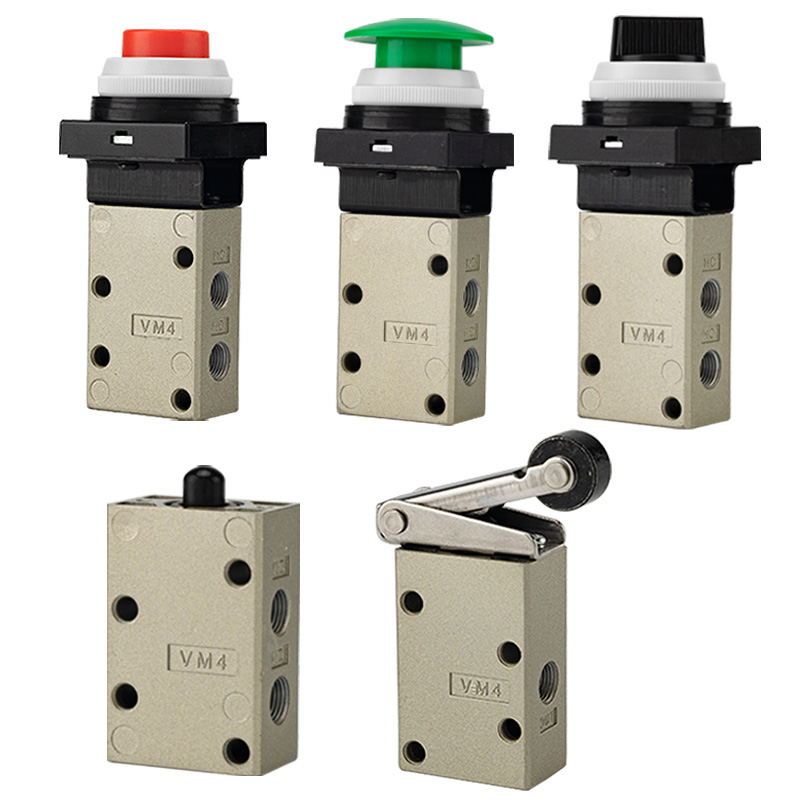

전체 범위의 교환 가능한 액추에이터 헤드

  1. 롤러 레버형(스트로크 리미트 센싱에 가장 많이 사용됨)

     -- VM431: 표준 POM 플라스틱 롤러 레버

     -- VM431S: 강한 내마모성 연속 작동을 위한 강화 강철 롤러 레버

     -- VM432: 역방향 트리거 오작동을 방지하기 위한 단방향 반동 방지 롤러 레버

 2. 스트레이트 플런저 타입

     -- VM430: 표준 직선형 플런저 베이스 모델, 맞춤형 특수 액추에이터 부착물 지원

  3. 푸시 버튼 및 버섯형 비상 정지 헤드(수동 조그 및 안전 인터록)

     -- VM432: 플랫 표준 푸시버튼

     -- VM432Y: 비상 정지용으로 눈에 잘 띄는 노란색 버섯 머리

     -- VM432R: 빨간 버섯 비상 정지 버튼

     -- VM432G: 녹색 표시기 푸시버튼

  4. 손잡이/선택기/잠금 가능한 안전 액추에이터

     -- VM434: 2위치/3위치 회전 선택기 손잡이

     -- VM435: 우발적인 잘못된 트리거링을 방지하기 위한 잠금 가능 푸시버튼

     -- VM436: 토글 힌지 레버 액추에이터

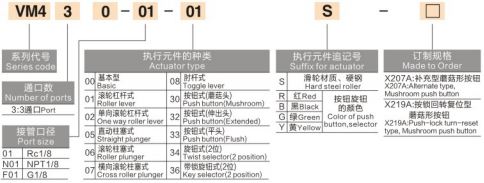

모델 코드 설명

 1. (예: VM431-01-01S)

     -- VM431: 3포트 회로 + 롤러 레버 액추에이터

     -- 01: 포트 스레드 코드(Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: 측면 포트 배관 레이아웃(00 = 하단 포트 레이아웃)

     -- S: 경화 강철 롤러(접미사 없음 = 표준 POM 플라스틱 롤러)

     -- 색상 접미사 표시: Y=노란색 버섯, R=빨간색 버섯, G=녹색 푸시버튼

  2. 인기 있는 표준 모델

     -- VM431-01-01A: 3포트 POM 롤러 레버, Rc1/8 측면 포트(범용 범용 모델)

     -- VM431S-01-01A: 3포트 경화 강철 롤러, 견고한 내마모성 작업 조건

     --  VM430-01-00A: 3포트 직선 플런저, 맞춤형 액추에이터 조립을 위한 하단 포트

     -- VM432Y-01-01A: 3포트 노란색 버섯머리 비상정지 밸브

핵심 제품 장점

     -- 매우 넓은 이중 진공 및 정압 범위: -100kPa 진공에서 최대 1.0MPa까지 안정적인 작동, 진공 흡착 및 표준 정압 회로와 모두 호환 가능(VM2는 진공을 지원할 수 없음)

     -- 신뢰할 수 있는 포핏 밀봉 구조: 우수한 기밀성, 먼지 오염 방지, 빠른 응답 및 매우 긴 수명 주기

     -- 범용 Rc1/8 표준 스레드: 호환성이 뛰어나 일반 자동화 장비에 널리 채택되는 포트 크기

     -- 양면/하단 배관 레이아웃: 밀집된 패널 적층 및 제한된 공간 장비를 위한 유연한 설치 레이아웃

     -- 완전한 전체 시리즈 액추에이터 포트폴리오: 롤러 레버, 플런저, 플랫 푸시버튼, 컬러 머쉬룸 헤드, 회전식 손잡이 및 잠금 가능 헤드가 스트로크 제한, 수동 조그, 비상 정지 및 선택기 제어 요구 사항을 완전히 충족합니다.

     -- 견고한 산업용 견고한 구조: 견고한 금속 밸브 본체, 강화 강철 롤러(옵션) 및 가혹한 연속 생산 라인을 위한 높은 충격/진동 저항

     -- 무급유 무보수 설계: 낮은 운영 비용 및 깨끗한 오일 프리 공기 회로 환경

일반적인 산업 응용 시나리오

     -- 장비 ​​스트로크 제한 감지: 롤러 레버 액츄에이터를 사용한 실린더 및 슬라이드 테이블 전체 위치 피드백

     -- 진공 흡착 및 이탈 제어 회로 (-100kPa 부압에서 안정 작동)

     -- 패널 푸시버튼 액추에이터를 통한 수동 조그 테스트 및 장비 시운전

     -- 기계 안전 비상 인터록: 신속한 공기 회로 차단을 위한 노란색/빨간색 버섯 머리

     -- 클램핑/언클램핑 루프용 지그 및 고정 장치 공압식 스위칭

     - 포장, 인쇄 및 섬유 기계 고주파 기계식 트리거 제어

     -- 소형 자동화된 워크스테이션 위치 신호 피드백 및 기계적 안전 인터록 회로

선택 비교표: VM1 / VM2 / VM4 시리즈

한 문장 요약

     SOLH VM4 중형 3포트 포핏 기계식 밸브는 범용 Rc1/8 포트, Cv=0.38 유량, 완전 진공 ~1.0MPa 압력 호환성, 안정적인 포핏 밀봉, 완전한 교체 가능한 액추에이터 및 이중 측면/하단 배관 레이아웃을 갖추고 있으며, 진공 작동, 내마모성 및 장기적으로 안정적인 성능이 필요한 모든 작업 조건에 선호되는 중형 기계식 제어 밸브 역할을 합니다.
