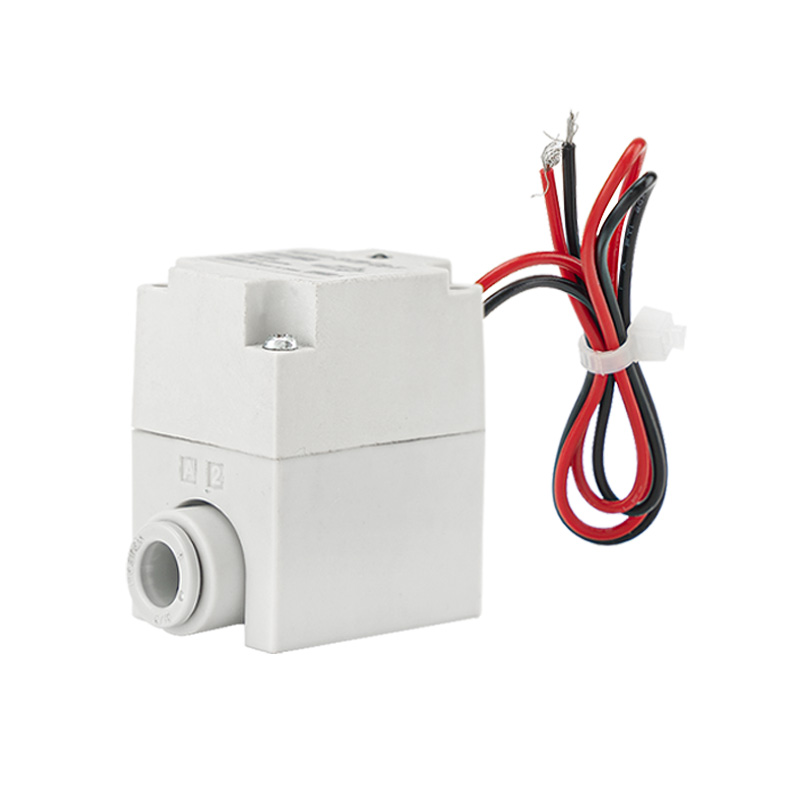

VQ21A 시리즈 2포트 파일럿 솔레노이드 밸브 – 드라이 클린 에어용

상표:Richge Technology의 SOLH

1. 제품 포지셔닝

     SOLH VQ21A 시리즈는 건식 압축 공기 회로 전용으로 개발된 파일럿 작동형 2포트 솔레노이드 밸브로 공기 회로 개폐 제어를 실현합니다. 초고속 응답, 큰 흐름 용량, 연장된 서비스 수명 및 소형 경량 개요를 통합합니다. 이 전용 제어 구성요소는 건조 공기 시스템, 송풍, 배기 및 퍼지 산업 작업 조건에 이상적입니다.

2. 핵심 핵심 기능

--드라이 클린 에어 및 오일 프리 회로에 최적화됨

     내부 구조와 밀봉재는 건조한 압축 공기에 맞게 특별히 맞춤 제작되었습니다. 오일 프리 청정 공기 공급 시스템과 조화를 이루어 안정적이고 일관된 성능을 제공하고 서비스 수명을 크게 연장합니다.

--안정적인 저압 시동을 갖춘 파일럿 드라이브 설계

     낮은 입구 압력에서도 원활하게 작동하고 공기 공급원 압력이 변동하는 경우에도 기능을 유지합니다. 빠른 응답 속도, 낮은 코일 전력 소비 및 부드러운 스위칭 동작이 특징입니다.

--높은 흐름 용량을 갖춘 소형 경량 본체

     작은 크기와 가벼운 무게로 최소한의 설치 공간을 차지합니다. 최적화된 내부 흐름 채널은 대용량 배기 및 공기 송풍 요구 사항을 충족할 수 있는 뛰어난 흐름 용량을 제공합니다.

--초고속 응답 및 연속 고주파 작동

     매우 짧은 응답 시간은 지속적인 고주기 스위칭을 지원하며 고속 퍼지, 유체 분사 및 간헐적 펄스 제어 응용 분야에 완벽하게 적합합니다.

--단순화된 배관을 위한 일체형 원터치 푸시인 피팅

     공장에서 사전 설치된 통합형 빠른 연결 피팅이 함께 제공됩니다. 추가 어댑터 없이 튜브를 직접 연결할 수 있어 현장 조립 및 유지 관리 시간이 크게 단축됩니다.

--긴 서비스 수명 및 무급유 작동

     프리미엄 탄성 실링 구조로 윤활유가 필요 없으며, 장기간 안정적인 작동과 낮은 고장률로 깨끗하고 친환경적인 에어 루프를 유지합니다.

--IP65 높은 보호 등급 및 강력한 환경 적응성

     방진 및 방적 구조는 오일 오염 및 기계적 진동을 방지하여 일반 자동화 장비 및 열악한 산업 작업장 환경에 안정적입니다.

--도구 잠금 옵션 수동 재정의

     장비 디버깅, 정기점검, 긴급 수동전환 등을 위해 툴잠김 수동버튼을 제공하여 작업 안전성과 편의성을 향상시켰습니다.

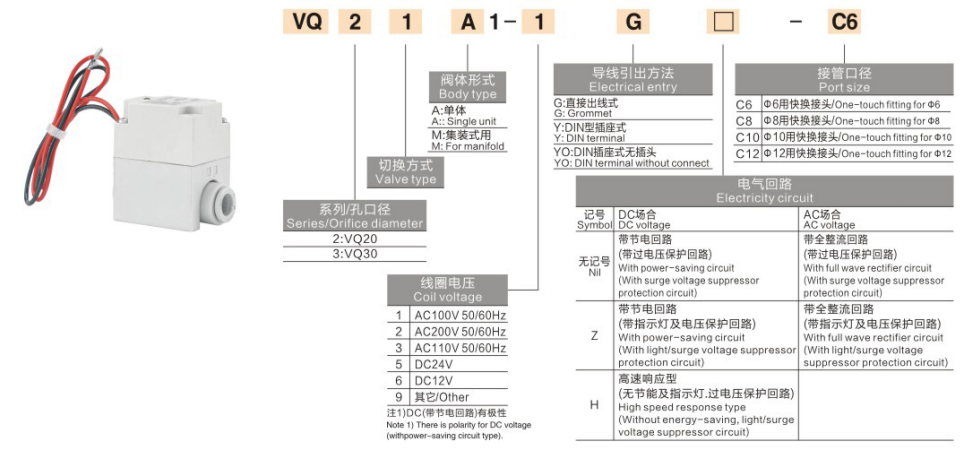

3. 전체 기술 사양

     --포트 레이아웃: 2포트, 2위치 싱글 솔레노이드

     --작동 유형: 운영하는 조종사

     --적용 가능한 매체: 건조한 압축공기

     --작동 압력 범위: 0.01 ~ 0.6 MPa

     --주위 & 중간 온도: -10℃ ~ +50℃

     --응답 시간: 7ms 이하

     --빠른 연결 크기: Ø6 / Ø8 푸시인 피팅(C6 / C8)

     -- 물개 유형: 탄력 있는 고무 물개

     --윤활 요구 사항: 무급유

     --수동 작동: 선택적인 도구 잠금 수동 오버라이드

     --사용 가능한 코일 전압: DC12V/DC24V, AC100V/AC110V/AC200V/AC220V

     --보호 등급: IP65 방진 및 방적

     --장착 옵션: 개별 단일 마운트/매니폴드 스택 마운트

4. 일반적인 응용 시나리오

     --건식 공기 파이프라인 및 깨끗한 오일 프리 공기 공급 시스템에 대한 온-오프 제어

     -- 공작물 퍼지, 먼지 제거, 공기 냉각 및 배기 제어 회로

     --포장, 전자, 인쇄 및 식품 가공용 자동화 기계

     --초고속 응답, 큰 흐름, 긴 서비스 수명 및 컴팩트한 설치 공간이 필요한 공압 루프

한 문장 요약

     SOLH VQ21A 건조 공기 전용 파일럿 작동식 2포트 솔레노이드 밸브는 초고속 7ms 이하의 응답, 큰 유량, 컴팩트한 경량 설계, 통합 푸시인 피팅 및 유지 관리가 필요 없는 성능을 제공하여 모든 건조하고 깨끗한 공기 회로에 대한 효율적인 온-오프 제어 솔루션 역할을 합니다.
