VR51 시리즈 공압식 양손 안전 제어 밸브

상표:Richge Technology의 SOLH

제품 포지셔닝

     VR51 시리즈는 공압식 양손 안전 제어 전용 밸브입니다. 핵심 안전 논리는 공기 출력을 생성하기 위해 0.5초 이내에 두 개의 독립적인 버튼을 동시에 작동해야 합니다. 이는 EN ISO 13851 및 EN574 국제 안전 표준을 완벽하게 준수하여 유압 프레스, 리벳팅 기계, 절단 장비 및 기타 위험한 기계에 대한 손의 짓눌림, 끼임 및 절단 사고를 방지하기 위해 특별히 개발되었습니다.

핵심 작동 원리 및 안전 논리

1. 이중 입력 및 게이트 로직

     -- 2개의 독립적인 신호 입력 포트 P1 및 P2

     -- 포트 A의 공기 출력은 두 입력 신호가 모두 0.5초 미만의 시간 차이 내에 도착할 때만 활성화됩니다.

     -- 버튼 중 하나를 놓거나 신호 하나가 손실되면 출력 공기 공급이 즉시 차단됩니다.

2. 내부 기계구조

     -- 스프링 리턴이 없는 3/2방향 2위치 공압식 로직 밸브

     -- 0.5초 시간 지연 모니터링 메커니즘이 내장되어 있어 한 손으로 순차적인 부정 행위 작업을 제거합니다.

     -- 배기 포트 R에 사전 설치된 표준 소음기

전체 기술 사양

     -- 적용 가능한 유체: 압축 공기

     -- 작동 압력 범위: 0.25 ~ 1.0 MPa

     - 보증 압력 : 1.5MPa

     -- 주위 온도: -5 ~ +60℃(결빙 금지)

     -- 포트 옵션: C06: Ø6 미터법 난연성 푸시인 피팅 C07: 1/4" 영국식 난연성 푸시인 피팅

     -- 순중량: 대강. 340g

     -- 안전 인증: EN ISO 13851, EN574, CE, RoHS

 모델 코드 정의

1.예: VR51-C06-B

     -- VR51: ​​양손 안전 밸브의 시리즈 코드

     -- C06 / C07: 푸시인 포트 크기 C06 = Ø6 튜브 커넥터 C07 = 1/4" 튜브 커넥터

     -- 접미사 B: 장착 브래킷 옵션 접미사 없음 = 후면 포트 배관 버전 B = 금속 장착 브래킷 장착(VR51B)

2. 인기 표준 모델

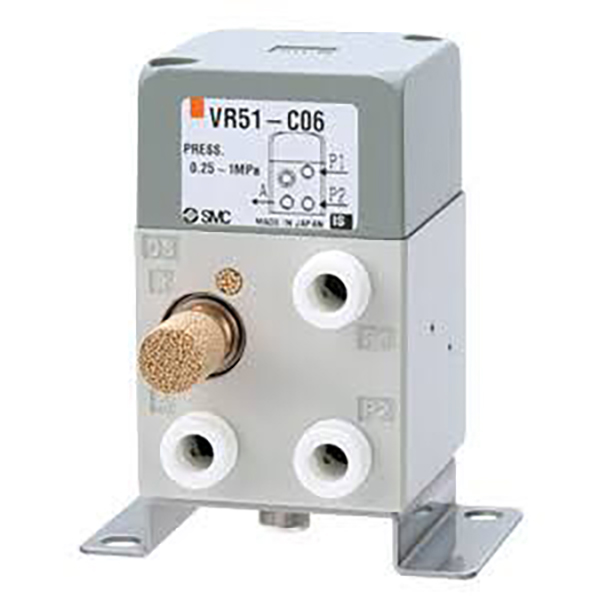

     --VR51-C06: Φ6 푸시인, 후면 배관(가장 널리 사용됨)

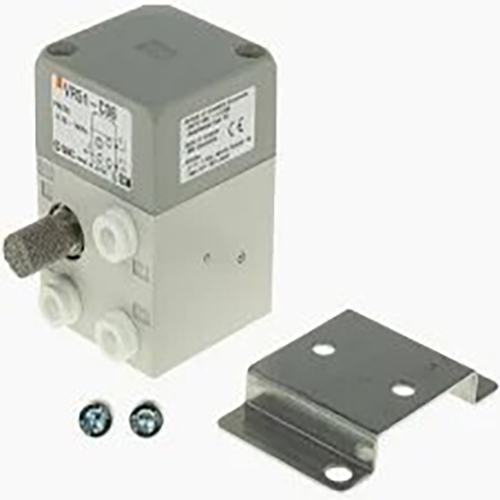

     --VR51-C06B: 장착 브래킷이 있는 ø6 푸시인

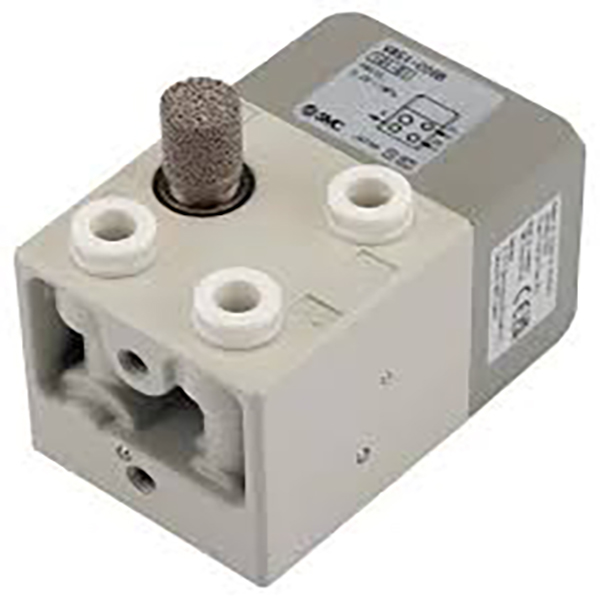

     --VR51-C07: 1/4" 푸시인, 후면 배관

핵심 안전 이점

1. 필수 동기식 양손 조작 치트 방지 설계

     유효한 신호 출력은 0.5초 이내에 양손으로 버튼을 작동할 때만 트리거됩니다. 한 손으로 조작하면 장비를 활성화할 수 없습니다. 버튼을 놓으면 기계가 즉시 정지됩니다.

2. 본질안전을 위한 완전 공압구조

     전기 부품 없이 100% 공기 구동식; 정전 중에도 안전 성능은 영향을 받지 않습니다. 방폭 구조는 습하고 먼지가 많으며 인화성 작업장 환경에서 안정적으로 작동합니다.

3. 견고한 장수명 무보수 구조

     오염 방지 능력이 뛰어난 내마모성 스풀 설계. 무급유 작동; 현장 조립 작업량을 줄이기 위해 소음기가 표준 부속품으로 포함되어 있습니다.

4. 유연한 다방향 설치

     후면 또는 하단 배관 레이아웃을 지원합니다. 옵션 장착 브래킷을 사용하면 다양한 기계 레이아웃에 맞게 패널 및 장비 프레임을 쉽게 설치할 수 있습니다.

일반적인 안전 애플리케이션 시나리오

     -- 공압 프레스 및 리벳팅 기계: 손으로 인한 부상을 방지하기 위한 양손 트리거

     -- 절단 및 전단 기계: 절단 사고 방지를 위한 이중 버튼 활성화 필수

     -- 클램핑 및 압입 스테이션: 끼일 위험을 제거하는 안전 인터록

     -- 사출 성형 및 스탬핑 보조 장비: 안전 시동 인터록 회로

     -- 반자동 조립 생산 라인: 위험한 작업 영역에 대한 손 보호

한 문장 요약

     SOLH VR51 전공압식 양손 안전 인터록 밸브는 내장된 0.5초 동기식 감지 논리, 전체 EN ISO 13851 안전 인증, 3/2방향 설계 및 난연성 푸시인 피팅을 특징으로 하며 모든 유형의 공압 처리 장비에서 손이 끼이거나 짓눌리는 위험을 방지하는 표준 안전 구성 요소 역할을 합니다.
