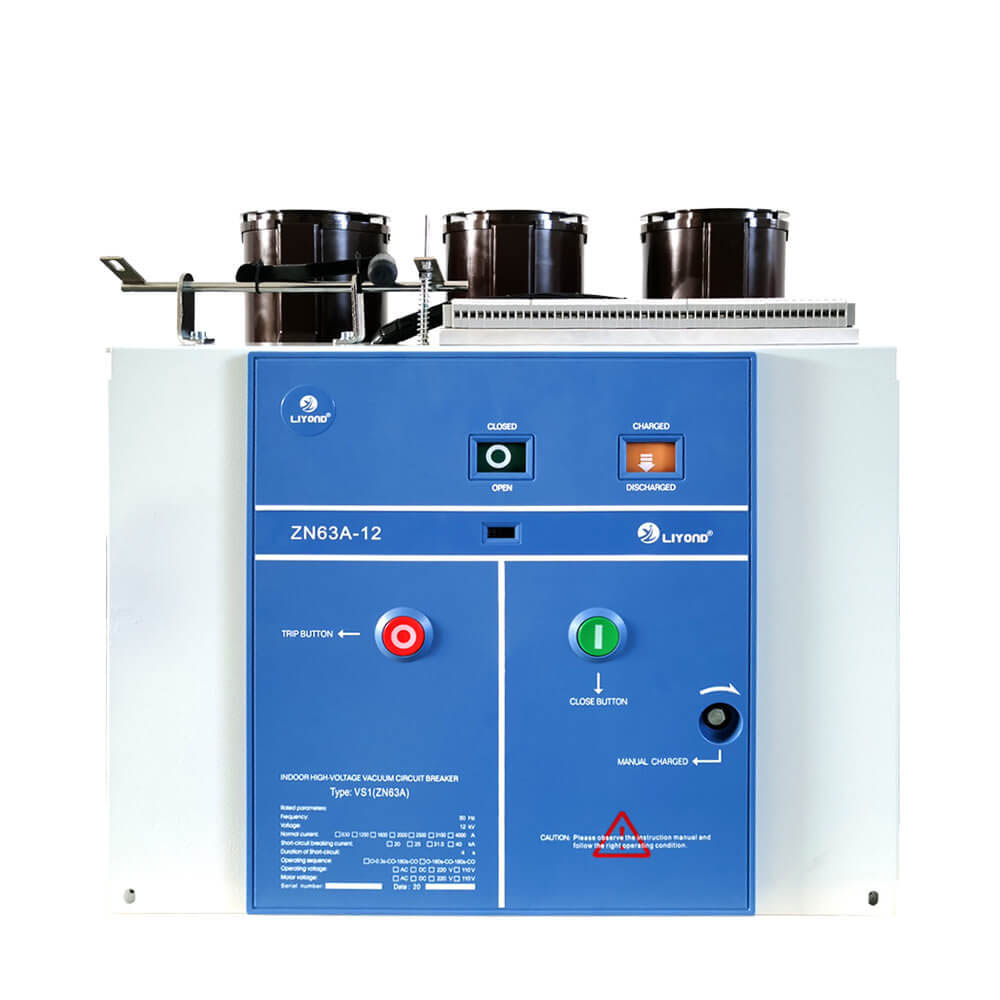

VS1-12 중간 전압 고정 유형 절연 실린더 진공 회로 차단기 VCB 패널

Model:VS1(ZN63A)-12

VS1 (ZN63A) -12 실내 고전압 진공 회로 차단기는 전력망 장비 및 산업용 전원 장비를위한 보호 및 제어 장치로서 정격 전압 12kv의 전력 시스템에 적용됩니다. Kyn28 (GZS1), XGN, GG-1A 및 기타 유형의 스위치 기어 패널을 장착 할 수 있습니다. 관련 제품 : 분리 된 핸드 케이트, 퓨즈 핸드 카트 및 전압 변압기 핸드 케이트. VS1 (ZN63A) -12INDOOR AC MV VACUM CORPIUT BREATER는 12kV의 정격 전압을 가진 3 상 AC 50Hz 실내 스위치 기어입니다. ands는 수익성이 높은 장소에 적합합니다. C 표준 : IEC 62271-100.

문의 보내기

제품 설명

VS1 (ZN63A) -12 모델 실내 고전압 에폭시 에폭시 수지 진공 중단 폴은 전력 그리드 장비의 보호 및 제어 장치로서 정격 전압 12kV의 전력 시스템에 적용됩니다. 관련 제품 : 분리 된 핸드 케이트, 퓨즈 핸드 케이트 및 전압 변압기 핸드 캐트

VS1 (ZN63A) -12SEREATED 실린더가있는 실내 진공 차단기의 12SERIES는 정격 전압이 12kV 인 50Hz 실내 전력 분배 장비입니다. 산업 및 광업 기업, 발전소 및 변전소의 전기 장비 제어를 보호하는 데 사용됩니다.이 유형의 진공 회로 차단기는 국가 표준을 준수하며 IEC 표준의 규정에 따라 기능은 M2-E2-C2의 등급에 도달합니다.

이 제품은 소량, 소형 설계 및 안정적인 작동의 특성을 갖춘 복합 단열 방식, 스프링 충전 작업 및로드 푸시 메커니즘을 채택합니다. 스위치 기어와 쉽게 일치하고 "5 개의 예방"요구를 충족시킬 수 있습니다.

이러한 종류의 진공 회로 차단기는 Kyn28 (GZS1)과 같은 많은 종류의 스위치 기어에 사용될 수 있습니다. 이 일련의 제품에는 VCB 트럭 분리 트럭 및 퓨즈 트럭 등이 포함됩니다.

구조적 특징

1.이 일련의 VCB는 합리적이고 아름답고 컴팩트 한 배열로 작동 메커니즘 및 VCB 본체에 통합 설계에 사용됩니다.

2.이 일련의 VCB는 날씨가 다르기 때문에 충격에 대해 수직 절연 하우스를 조정하여 외부 요인에 의한 손상에 대한 VIS를 효과적으로 방지 할 수 있습니다.

3. 고정 유형과 인출 가능한 유형의 두 가지 설치 단위는 다른 스위치 기어에 대한 다른 요구 사항을 충족 할 수 있습니다.

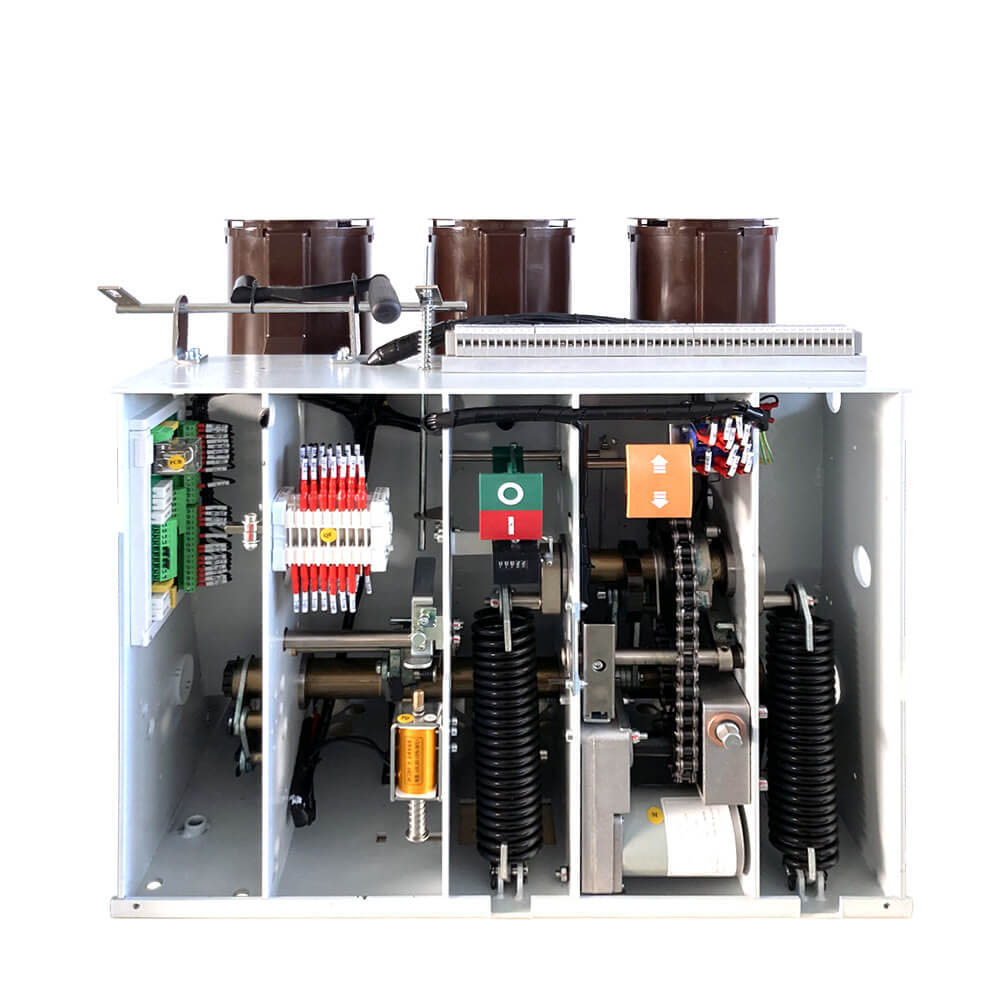

4. 회로 차단기의 아크 소화 챔버 및 작동 메커니즘은 전면 간 구성으로 배열되며 전송 메커니즘을 통해 전체적으로 연결됩니다.

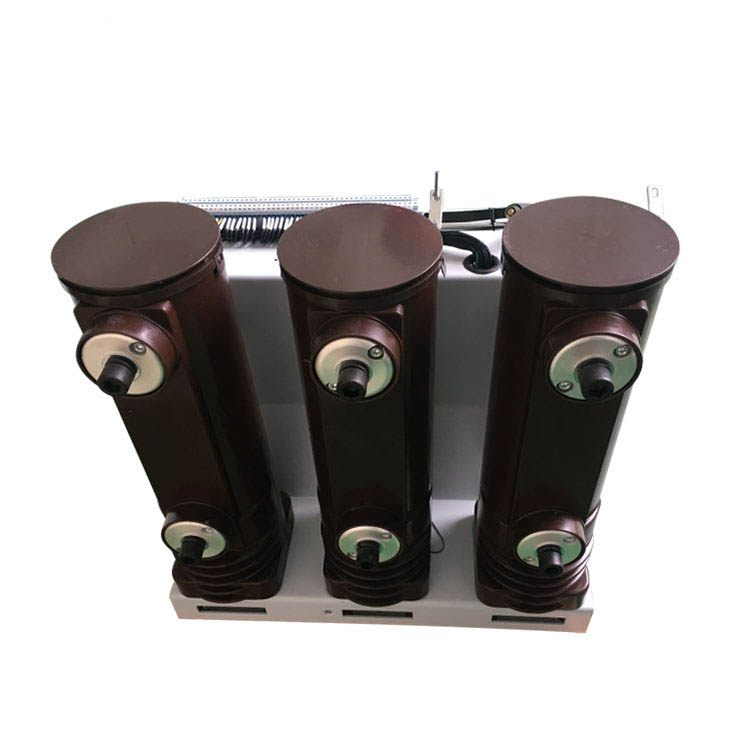

5. 절연 실린더는 APG (자동 압력 겔화) 새로운 공정을 사용하여 형성됩니다.

6. 단열 수준과 동적 전류를 견딜 수있는 능력을 향상시키는 절연 실린더에 인 스커트와 보강 갈비뼈가 추가됩니다.

7. 진공 아크 소화 챔버는 절연 실린더 내부에 설치되어 외래 물체로 인한 손상 및 표면 오염을 효과적으로 방지하면서 회로 차단기의 전체 크기를 줄입니다.

8. 운영 메커니즘은 스프링 저장 에너지 설계를 채택하여 전기 및 수동 에너지 저장 기능을 모두 제공합니다.

9. 고급 및 합리적 버퍼 장치는 연결이 끊김 중에 반동이 없도록하여 연결 끊김 영향 및 진동이 줄어 듭니다.
