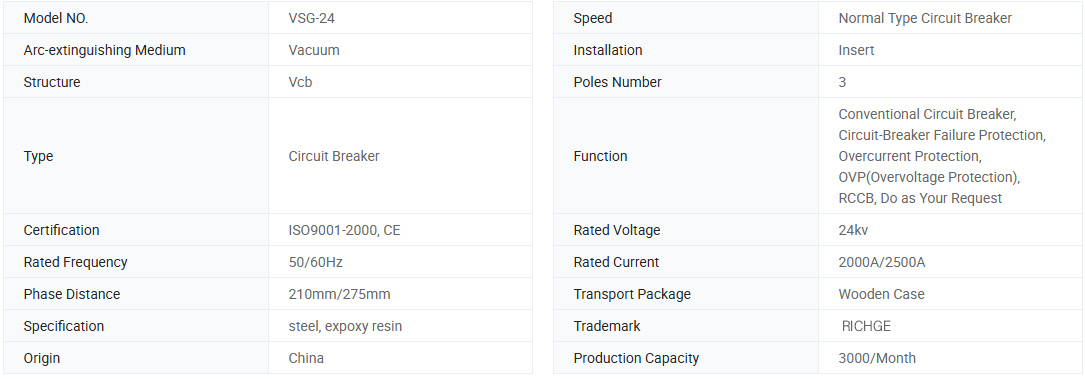

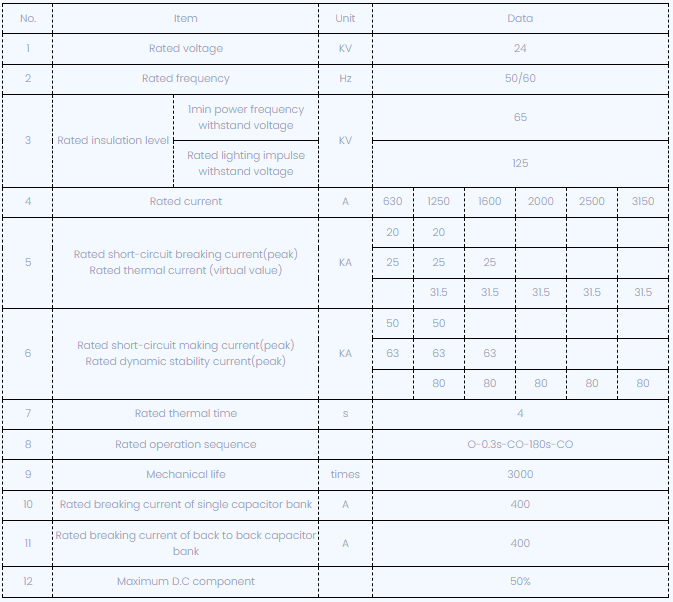

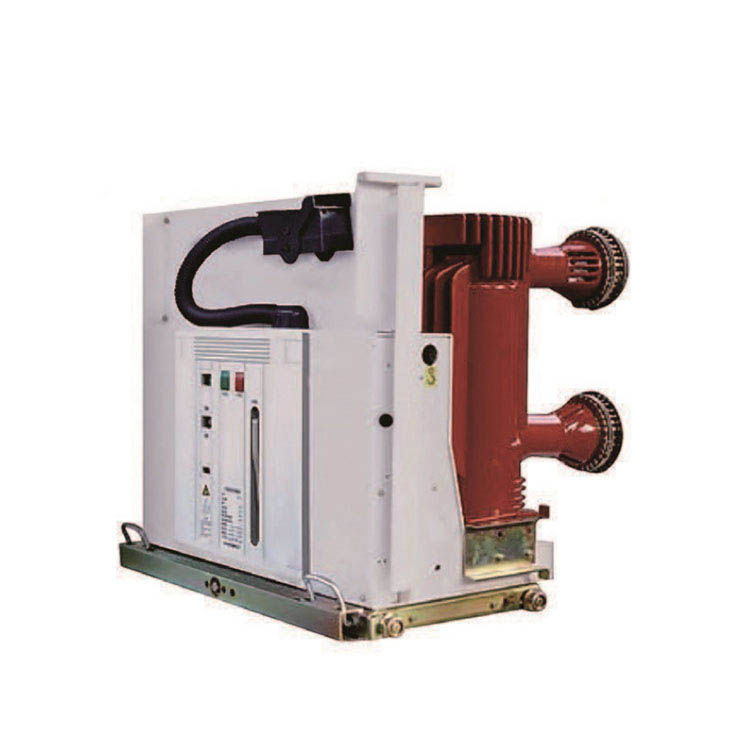

VSG-24 임베디드 폴 타입 VCB 차단기 실내 회로 차단기 24kv
이러한 원칙들은 오늘날 그 어느 때보 다 훨씬 더 많은 트랜스포머 변전소 분배 캐비닛, 저전압 캐비닛 스위치 기어, 3 상 랜덤 머의 국제적으로 활발한 중간 크기 비즈니스로서 우리의 성공의 기초를 형성합니다. 8 시간 이내에 전문적인 답변을 얻을 수 있습니다. 우리를 믿으십시오, 당신은 결코 마음을 잃지 않을 것입니다. 우리는 산업화 개발에 대한 아이디어로 사회와 사용자에게 서비스를 제공합니다. 우리의 설립 이후, 우리는 고품질 제품, 합리적인 가격 및 우수한 서비스를 가진 많은 기업들과 장기 협력 관계를 구축했습니다.
VSG-24 폴란드 폴이있는 실내 고전압 진공 회로 차단기의 일련는 3 상 A.C 50Hz 실내 전력 분배 장비입니다. 산업 및 명제 기업, 발전소 및 변전소의 분야에서 전기 장비를 보호하고 제어하는 데 사용됩니다.
이 유형의 진공 회로 차단기의 주요 전도 회로는 모듈 식 조직 및 통합 에너지 저장 핸들과 일치하는 임베디드 극을 사용합니다. 전반적인 레이아웃은 합리적이며 간결하게 완벽하며 무료 유지 관리 및 더 긴 기계 및 전기 수명을 깨닫습니다.

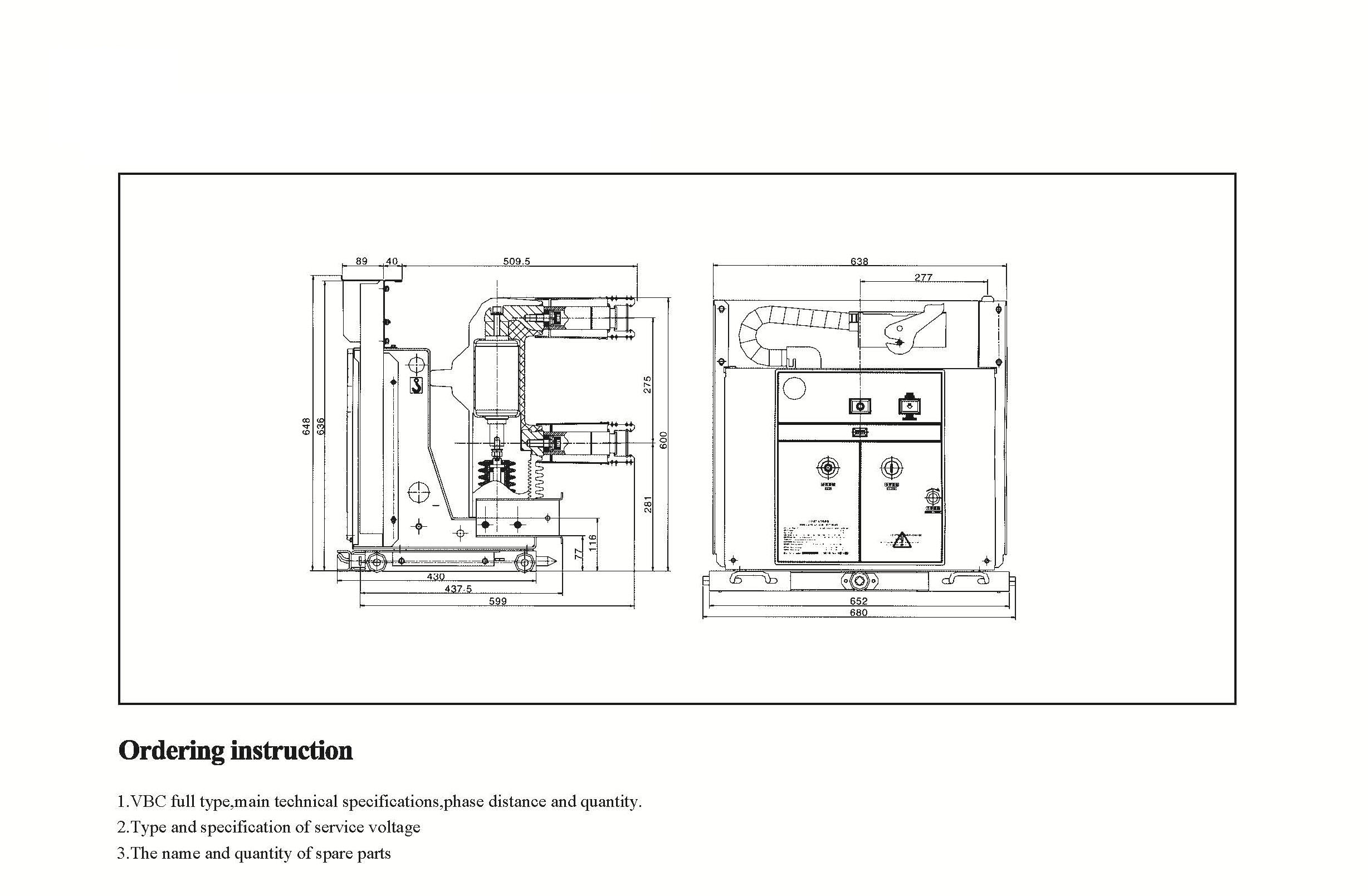

실내 철수 가능한 진공 회로 차단기
실내 철수 가능한 진공 회로 차단기는 최대 12 ~ 24kV의 전압 및 주파수 50/60Hz의 전압이있는 3 상 AC 전력 시스템에 적합합니다. 이들은 발전소, 변전소, 석유 화학, 야금, 제조 및 기타 산업, 공항, 주거 지역 등에 널리 사용됩니다. 특히 정격 전류 또는 다중 회로 단락 전류로 드물게 작동 해야하는 경우 전기 장비를 제어하고 보호합니다. Kyn28 또는 AMS 유형과 같은 실내 공기 절연 스위치 기어에 설치할 수 있습니다.
회로 차단기는 성숙한 APG 기술로 만들어졌습니다. VD4 터미널 버퍼의 적용은 실내 터미널이 모든 작동 환경에서 더 신뢰할 수 있도록합니다. VD4는 GB, DL, IEC, DIN, VDE의 요구 사항과 다른 선진 산업 국가의 표준을 완전히 충족 할 수 있습니다.
진공 회로 차단기는 주로 진공 아크 소화 챔버, 작동 메커니즘, 브래킷 및 기타 구성 요소의 세 부분으로 구성됩니다.
1. 진공 아크 소화 챔버
다양한 유형의 스위치에 따르면, 외부 스크린이있는 세라믹 진공 아크 소화 챔버, 중간 밀봉 된 컵 모양의 종 방향 자기장이있는 작은 진공 아크 소화 챔버 및 내부 밀봉 유리 버블 아크 소화 챔버가 있습니다. 기본 구조는 다음과 같습니다.
1) 밀폐 절연 쉘 ：에 밀폐 단열 시스템은 세라믹, 유리 또는 미세 결정질 유리 유리 단열 실린더, 움직일 수있는 엔드 커버, 고정 엔드 커버 및 스테인레스 스틸 골판지 파이프로 구성된 밀폐 단열 시스템은 진공 밀봉 용기입니다. 밀봉 유형의 엄격한 작동 절차 외에도 밀폐를 보장하기 위해 재료 자체는 작은 통기성과 내부 가스 방출을 받아야합니다.
2) 전도성 시스템 ： 고정 전도성 막대, 고정 러닝 아크 표면, 고정 접촉, 움직이는 접촉, 움직이는 아크 표면 및 이동 전도성 막대로 구성됩니다. 접촉 구조는 원통형 접촉, 가로 자기장 접촉 나선형 모양의 곡면 표면 및 종 방향 자기장 접촉의 세 가지 유형으로 나눌 수 있습니다. 현재, 이러한 유형의 아크 소화 챔버는 강력하고 안정적인 아크 소화 능력을 갖는 종 방향 자기장 기술을 채택합니다.
3) 차폐 시스템 ： 차폐 커버는 진공 아크 소화 챔버에서 없어는 구성 요소이며, 접점을 둘러싼 메인 차폐 덮개, 골판지 파이프 차폐 덮개 및 전압 등화 차폐 덮개와 같은 다양한 유형의 차폐 덮개가 있습니다. 메인 차폐 커버의 기능은 다음과 같습니다. ARC 소화 챔버에서 전기장 분포의 균일 성을 향상시키는 것은 국소 전계 강도를 줄이고 진공 아크 소화 챔버의 소형화를 촉진하고 일부 아크 에너지를 흡수하는 것은 아크 갭의 유전체 강도의 회수에 도움이된다.
2. 운영 메커니즘
다른 유형의 회로 차단기에 따르면, 다른 작동 메커니즘이 사용됩니다. 일반적인 작동 메커니즘에는 스프링 작동 메커니즘 (VS1), 영구 자석 작동 메커니즘 및 조합 작동 메커니즘 (VBD)이 포함됩니다.
기타 부분 : 섀시 차량, 단열재, 절연체 등
진공 회로 차단기의 특성은 무엇입니까?
(1) 최대 50ka의 강한 파괴 용량; 골절 후, 균열 사이의 배지는 빠르게 회복되며 매체를 교체 할 필요가 없습니다.
(2) 접촉 개방 거리는 작습니다. 10kV 진공 회로 차단기의 접촉 차단 거리는 약 10mm에 불과합니다. 필요한 운영력은 작고 동작이 빠르며 운영 메커니즘을 단순화 할 수 있으며 서비스 수명을 확장 할 수 있습니다. 일반적으로 유지 보수는 약 20 년 동안 필요하지 않습니다.
(3) 짧은 아크 소화 시간, 낮은 아크 전압, 낮은 아크 에너지, 낮은 접촉 손실 및 다중 중단.
(4) 모바일 가이드로드는 관성이 적고 빈번한 작동에 적합합니다.
(5) 스위치를 작동 할 때는 작업 노이즈가 낮아서 도시 사용에 적합합니다.
(6) 아크 소화 또는 단열재는 오일을 사용하지 않으며 화재 나 폭발 위험이 없습니다.
(7) 접촉 헤드는 완전히 밀봉 된 구조로, 수분, 먼지 및 유해 가스의 영향으로 인해 성능을 줄이지 않습니다. 안정적인 작동 및 안정적인 온 오프 성능. 독립적 인 구성 요소로서, 아크 소화 챔버는 설치 및 디버그가 쉽습니다.
(8) 진공 회로 차단기의 서비스 수명 동안 접촉 부분은 유지 보수 및 검사가 필요하지 않습니다. 유지 보수 및 검사가 수행 되더라도 필요한 시간은 매우 짧습니다.
(9) 아크는 닫힌 컨테이너로 소멸되며 아크와 핫 가스는 노출되지 않습니다.
(10) 배포 네트워크의 애플리케이
이점:
 |
A) 기온 : 최고 온도 : +40ºC; 최저 온도 : -25ºC
b) 습도 : 월 평균 습도는 95%입니다. 일일 평균 습도는 90%입니다.
c) 고도 : 최대 설치 높이 : 2500m
d) 부식성 및 가연성 가스, 증기 등으로 오염 된 주변 대기는 분명히 없습니다.
Q : 제품 가격을 가질 수 있습니까?
A : 환영합니다. 여기에서 문의를 보내 주시기 바랍니다. 24 시간 이내에 답장을 드리겠습니다.
Q : 대량 주문 전에 샘플을받을 수 있습니까?
A : 예, 품질을 테스트하고 확인하기위한 샘플 주문을 환영합니다. 혼합 된 샘플은 허용됩니다.
Q : 제품에 로고/ 회사 이름을 인쇄 할 수 있습니까?
A : 그렇습니다. 물론, 우리는 OEM을 받아들이고, 우리에게 브랜드 승인을 제공해야합니다.
Q : 제품 커스터마이징을 수락합니까?
A : 예, 물론 특정 도면이나 매개 변수를 제공하십시오. 평가 후 인용합니다.
Q : 리드 타임은 무엇입니까?
A : 리드 타임은 일반적으로 지불을받은 후 7-20 일 이내에 주문한 수량에 따라 다릅니다.
Q : 무역 조건은 무엇입니까?
A : EXW, FOB, CIF, FCA 등을 수락합니다.
Q : 지불 방법은 무엇입니까?
A : 우리는 T/T, Western Union, PayPal, Bervoleble L/C 등을 받아들입니다.
Q : 완제품을 검사합니까?
A : 예, 생산 및 완제품의 각 단계는 배송 전에 QC 부서에서 검사를받습니다. 그리고 선적 전에 참조에 대한 상품 검사 보고서를 제공합니다.
Q : 판매 후 품질 문제를 해결하는 방법은 무엇입니까?
A : 품질 문제의 사진을 찍고 확인 및 확인을 위해 우리에게 보내 주시면 3 일 이내에 만족스러운 솔루션을 만들 것입니다.
