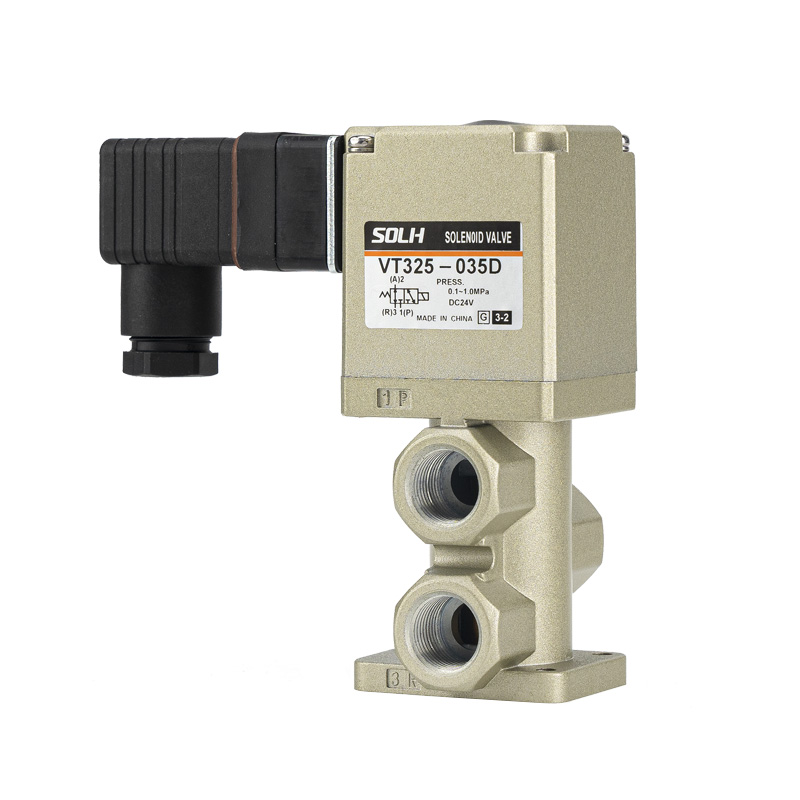

VT325 시리즈 3포트 솔레노이드 밸브 - 직동형 포핏형

상표:Richge Technology의 SOLH | SOLH 표준

1. 제품 포지셔닝

     SOLH VT325 시리즈는 완전 탄성 밀봉 기능을 갖춘 직동형 포핏형 3포트 솔레노이드 밸브입니다. 압축 공기 및 불활성 가스 회로용으로 설계된 이 제품은 공기 회로 켜기-끄기, 방향 전환 및 배기 제어를 수행합니다. 무압 시동을 지원하고 양압 및 완전 진공 조건과 모두 호환되는 VT325는 일반 산업 자동화 장비를 위한 고주파, 안정적이고 신뢰할 수 있는 공압 스위칭 구성 요소 역할을 합니다.

2. 핵심 핵심 기능

--직접 포펫 구조 및 무압력 시동

     최소 작동 압력이 필요하지 않습니다. 0~1.0MPa의 전체 양압 범위에서 안정적으로 작동합니다. 진공 버전은 -101.2kPa까지의 작동 압력을 지원하며 저압, 진공 및 고압 작업 시나리오에 완벽하게 적응할 수 있습니다.

--범용 배관을 위한 6-in-1 다기능 설계

     포트 연결 모드를 변경함으로써 단일 밸브는 NC(Normal Closed), NO(Normal Open), 흐름 분할 및 흐름 선택을 포함한 6가지 기능 모드를 구현합니다. 탁월한 다용성과 유연한 구성으로 다양한 공압 논리 요구 사항을 충족합니다.

--초고유량 용량 및 빠른 응답

     최적화된 내부 흐름 통로를 갖춘 이 밸브는 C=6.1 dm³/(s·bar)의 큰 유량 계수를 제공합니다. 30ms 이하의 빠른 응답 시간을 달성하고 최대 5Hz의 스위칭 주파수를 지원하므로 고속 공압 스위칭 및 고유량 공기 공급 제어에 완벽하게 적합합니다.

--탄성 씰링 및 무급유 작동

     우수한 기밀성, 노화 방지 성능 및 긴 수명을 위해 고품질 탄성 밀봉재를 사용합니다. 완전 무급유 작동으로 깨끗한 가스 회로, 환경 친화성을 보장하고 일일 유지 관리 비용을 대폭 절감합니다.

--컴팩트한 구조 및 유연한 설치

     작고 컴팩트한 본체로 설치 공간이 절약됩니다. 직접 배선 콘센트와 소켓 배선 방법을 모두 지원합니다. 편리한 현장 디버깅, 검사 및 비상 수동 전환을 위한 표준 비잠금 수동 오버라이드 버튼이 장착되어 있습니다.

--매니폴드 장착 가능 및 강력한 호환성

     고밀도 매니폴드 조립 및 스태킹 설치를 지원합니다. 표준 산업용 밸브 아일랜드와 치수적으로 호환되므로 모듈식 중앙 집중식 공압 제어 시스템 및 자동화된 통합 장비에 이상적입니다.

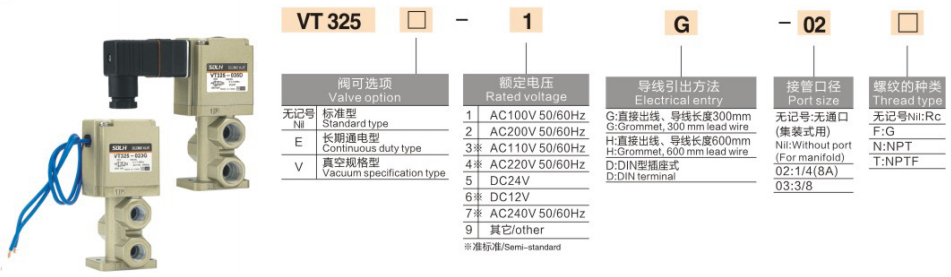

3. 전체 기술 사양

     --포트 구성: 3포트, 2위치 싱글 솔레노이드

     --작동 유형: 직동 포핏 유형

     - 밀봉 방법: 고성능 탄성 고무 씰

     --적용 가능한 유체: 압축 공기, 불활성 가스

     --작동 압력: 0-1.0 MPa; 진공 유형: -101.2kPa ~ 0.1MPa

     --보증 압력: 1.5MPa

     --주변 온도 범위: 5℃ ~ 50℃

     --응답 시간: ≤30ms(0.5MPa에서 테스트됨)

     --최대 작동 주파수: 5Hz

     --윤활: 무급유 설계

     --수동 조작: 표준 비잠금 유형; 도구 잠금 유형 옵션

     -- 포트 크기: Rc 1/4, Rc 3/8

     --코일 전압: DC24V, AC110V, AC220V 및 사용자 정의 옵션

4. 일반적인 응용 시나리오

     --자동화된 생산 라인, 로봇 팔 및 클램핑 설비를 위한 공압 제어

     --먼지 부는, 유체 분사 및 진공 흡착 및 진공 브레이크 시스템

     --포장, 인쇄, 섬유 및 목공 가공 기계

     --제로 압력 시작, 진공 호환성 및 고주파 스위칭이 필요한 자동화 장비

     --중앙 집중식 밸브 아일랜드 및 매니폴드 모듈식 공압 제어 회로

한 문장 요약

     SOLH VT325 직동식 3포트 포핏 솔레노이드 밸브는 무압 시동, 완전 진공 호환성, 6-in-1 다기능 스위칭, 초고유량 및 유지 관리가 필요 없는 성능을 특징으로 하며, 산업 자동화 시스템의 고유량 공압 스위칭을 위한 고비용 성능의 범용 솔루션 역할을 합니다.
