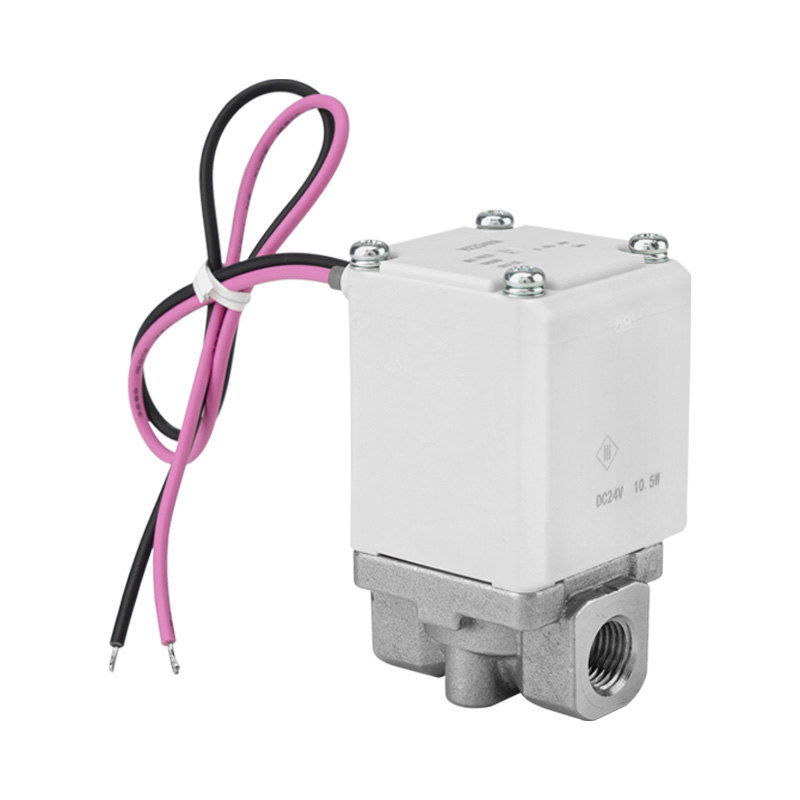

VX23 시리즈 직동형 2/2방향 솔레노이드 밸브

상표:Richge Technology의 SOLH

1. 제품 포지셔닝

     SOLH VX23 시리즈는 다중 매체 호환성, 무압 시동 및 소형 고유량 성능을 갖춘 직동식 2/2 방향 솔레노이드 밸브입니다. 공기, 물, 오일, 중간 진공 및 온수 회로의 ON-OFF를 제어합니다. 범용 고주파 스위칭 밸브로서 소형 장비 송풍, 냉각, 윤활 및 중간 진공 제어 루프에 널리 적용됩니다.

2. 핵심 핵심 기능

--제로 압력 시동을 통한 직접 작동 설계

     최소 작동 압력이 필요하지 않습니다. 전체 0~1.0 MPa 압력 범위에서 안정적인 개폐가 가능하며 진공, ​​저압 및 차압 제로 작업 조건에서 안정적입니다.

- 다중 매체 범용 호환성

     압축 공기, 수돗물, 유압 오일, 중간 진공 및 따뜻한 물로 원활하게 작동합니다. 단일 밸브는 다양한 유체 응용 분야를 포괄하여 모델 선택 유형 및 재고 비용을 줄입니다.

-- 향상된 흐름 용량을 갖춘 소형 경량

     동급 표준 밸브에 비해 크기가 작고 무게가 가벼우며 유량이 약 20% 증가했습니다. 최소한의 설치 공간을 차지하므로 조밀한 레이아웃 및 모듈식 통합 장비에 이상적입니다.

-- 저소음 및 접착 방지 구조

     내장된 버퍼 및 클리어런스 설계로 철심 운동의 충격 소음을 약화시킵니다. 고점도 유체에 의한 막힘 현상이 거의 없으며 장기 작동 시 안정적인 차단 응답을 제공합니다.

-- IP65 높은 보호 및 긴 서비스 수명

     IP65 방진 및 방적 하우징 구조. 코일 절연 클래스 B/클래스 H 옵션, 장기간 연속 통전 시 안정적이며 서비스 수명 연장.

-- 손쉬운 배관 및 매니폴드 마운트 지원

     퀵 푸시인 튜브 피팅과 호환됩니다. 독립형 단일 장착 및 매니폴드 적층 조립을 지원하여 배선 및 배관을 단순화하여 유지 관리 효율성을 향상시킵니다.

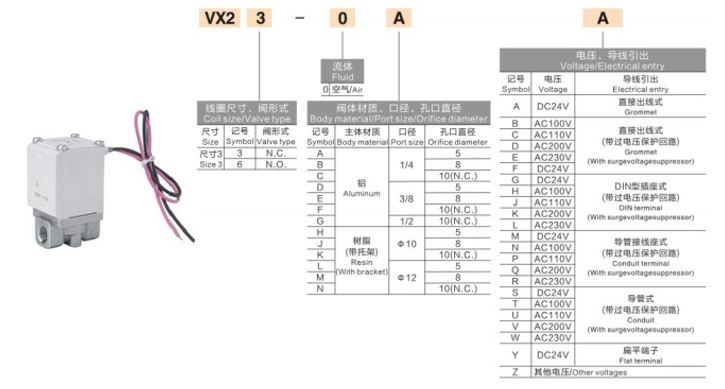

3. 전체 기술 사양

     --회로 유형: 2/2 방법, 직접 행동

     --표준 기능: 평상시 닫힘 NC(전원이 꺼지면 닫히고 전원이 공급되면 열림)

     --적용 가능한 유체: 공기, 물, 기름, 중간 진공, 따뜻한 물

     --작동 압력 범위: 0-1.0 MPa

     --보증 압력: 1.5MPa

     --주변 및 중간 온도: -20℃ ~ +60℃(클래스 H 코일은 더 높은 온도를 지원함)

     -- 물개 물자: NBR, 선택 FKM

     - 밸브 본체 재질 : 알루미늄 합금, C37 황동, SUS 스테인레스 스틸, 엔지니어링 수지

     --포트 크기: 1/4", 3/8", 1/2"

     --선택 코일 전압: DC12V/DC24V, AC100V/AC110V/AC200V/AC220V

     --전력 소비: DC 버전 대강. 10.5W

     --보호 등급: IP65

     --장착 모드: 단일 독립형/다기관 스택 마운트4. 일반적인 응용 시나리오· 자동화 장비 회로: 공기 분사, 유체 분사, 냉각 및 윤활 제어

     --수처리, 청소 기계 및 소형 유체 파이프라인 온-오프 제어

     --진공 흡착, 진공 차단 및 중간 진공 시스템

     --포장, 전자, 인쇄 및 식품 가공 기계용 미니 유체 제어

     --무압 시작, 다중 매체 호환성, 컴팩트한 외형 및 내구성 있는 성능이 필요한 일반 작업 조건

한 문장 요약

     SOLH VX23 직동식 2/2방향 솔레노이드 밸브는 무압 시동, 범용 다중 매체 적응, 컴팩트한 고유량 설계, IP65 보호 및 매니폴드 장착 기능을 갖추고 있으며 소형 유체 개폐 제어 시스템을 위한 비용 효율적인 범용 밸브 역할을 합니다.
