VZM500(VZM5) 시리즈 5/2-Way 기계식 밸브

VZM500 (VZM5) 시리즈 5/2-Way 기계식 밸브 | 중간 흐름 탄성 씰 공압 제어 밸브

브랜드: Richge Technology의 SOLH | SMC 대응 5포트 기계식 공압 밸브

1. 제품개요

     SOLH VZM5(VZM500) 시리즈는중형 5/2-way 기계식 제어 밸브 SMC 표준과 완벽하게 호환됩니다. 신뢰성이 높은 탄성 고무 씰 구조를 채택하여 안정적인 씰링, 빠른 응답 및 Cv 값이 최대 0.6까지 우수한 중간 흐름 성능을 제공합니다. 표준 Rc1/8 포트와 완벽한 옵션 액추에이터 헤드가 장착되어 기계적 제한 트리거링, 수동 조그 제어 및 안전 회로 인터록을 지원합니다. 유연한 풋 장착 및 매니폴드 통합 설치, 고주파수 내구성 및 폭넓은 압력 적응성을 갖춘 이 제품은 자동화 생산 라인에서 이중 실린더 동기화, 공압 회로 전환 및 기계적 한계 제어를 위한 표준 주류 모델 역할을 합니다.

2. 핵심 기술 사양

3. 포트 정의 및 회로 모드

  3.1 표준 5/2-Way 모드(이중 제어/기계 제어)

     1(P) = 공기 공급 포트, 2(A) = 양극 출력 포트, 3(B) = 역방향 출력 포트, 4(EXH) = 배기 포트, 5(EXH) = 배기 포트. 공압식 액추에이터의 양방향 전환과 급속 배기를 실현합니다.

  3.2 옵션 5/3-Way 모드(중간 위치)

     선택적인 중간 폐쇄형 및 중간 압력 방출 유형은 공압 위치 지정, 압력 유지 및 정밀한 스트로크 제어 요구 사항에 정확하게 적응합니다.

  3.3 파일럿 포트 사양

     EXH 파일럿 포트는 M5×0.8 나사를 채택합니다. 외부 파일럿 버전은 중앙 집중식 공압 제어 및 대유량 루프 매칭 시나리오에 적합한 독립적인 공기 소스 제어를 지원합니다.

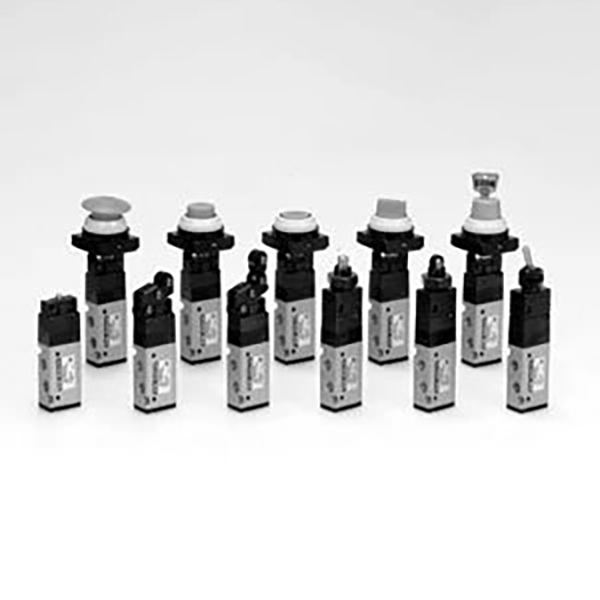

4. 전체 시리즈 액추에이터 헤드 옵션

5. 모델 코딩 규칙 및 공통 모델

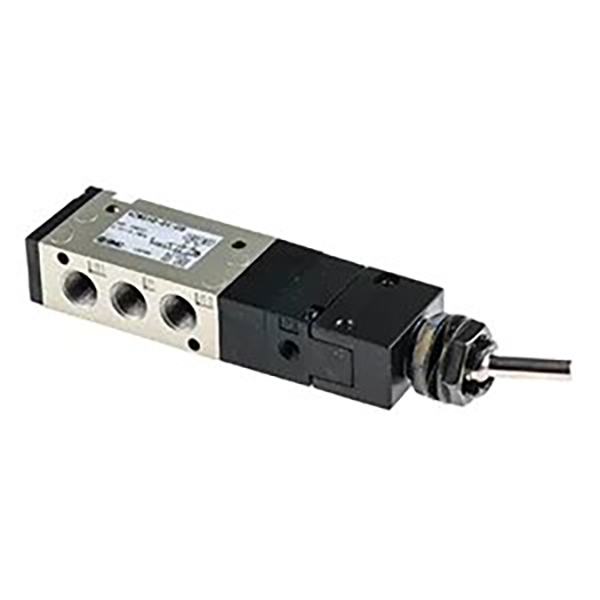

  5.1 모델 해석(예: VZM550-01-08)

     • VZM550: 표준 5/2-way 탄성씰 기본 기계식 밸브

     • 항구 코드: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • 액추에이터 코드: 08=토글 레버; 01=롤러 레버; 30=푸시버튼; 37=푸시-풀

     • 선택적 접미사: -L=풋 브래킷 포함; -3=5/3방향형; P=외부 파일럿 유형

  5.2 인기 판매 표준 모델

     • VZM550-01-01: 5/2-way, 기본 롤러 레버, Rc1/8 포트, 일반적인 기계적 한계 시나리오에 적합

     • VZM550-01-30: 5/2-way, 푸시 버튼형, Rc1/8 포트, 수동 장비 조그 및 디버깅에 적합

     • VZM550-01-37: 5/2-way, 푸시풀형, Rc1/8 포트, 수동 잠금 및 오작동 방지 제어용

     • VZM550-01-02: 5/2-way, 단방향 롤러 레버, Rc1/8 포트, 전문적인 반동 방지 제한 제어

6. 핵심 제품 장점

  6.1 표준 중대형 유량

     범용 Rc1/8 포트 및 Cv=0.6 유량 계수를 갖추고 있어 중유량 공압 회로와 완벽하게 일치하며 이중 실린더의 안정적인 동기 동작과 여러 액추에이터의 안정적인 연결을 실현합니다.

  6.2 안정성이 뛰어난 탄성 실링

     누출 제로, 안정적인 압력 유지 및 빠른 응답 속도를 특징으로 하는 통합 고무 밸브 코어 탄성 밀봉 구조를 채택합니다. 이는 기존 산업 작업 조건에서 긴 서비스 수명과 매우 낮은 유지 관리 비용을 제공합니다.

  6.3 전체 범위 트리거 모드

     롤러, 플런저, 토글 레버, 버튼 및 푸시풀 유형을 포함한 완전한 액추에이터 옵션은 기계적 한계, 자동 트리거링, 수동 디버깅 및 안전 인터록 애플리케이션 시나리오를 완전히 포괄합니다.

 6.4 다양하고 유연한 설치

     독립형 풋 브라켓 설치 및 매니폴드 통합 클러스터 설치를 지원합니다. 임의의 EXH 포트는 배기용 배관이 가능하여 조밀한 패널 레이아웃과 제한된 설치 공간에 적합합니다.

  6.5 고주파 산업 내구성

     뛰어난 충격 및 진동 저항으로 최대 300c.p.m 고주파 순환 작동을 지원합니다. 중공업 장비의 장기간 연속 작동에 안정적으로 적응합니다.

  6.6 외부 파일럿 확장형 설계

     선택 사항인 외부 파일럿 제어 모드는 원격 및 중앙 집중식 공기 소스 제어를 실현하여 대유량 주 회로 및 자동화된 통합 공압 시스템의 요구 사항을 충족합니다.

7. 일반적인 응용 시나리오

     • 이중 실린더 동기 제어: 자동화 장비에서 이중 실린더의 동기식 협력 동작을 보장하여 실행 일관성을 향상시킵니다.

     • 공압 회로 스위칭: 지그 및 고정 장치의 클램프/언클램프 전환, 스테이션 전환 및 공압 루프 방향 제어.

     • 기계적 한계 트리거링: 롤러 레버 액추에이터를 통한 스트로크 제자리 신호 트리거링 및 기계적 인터록 보호.

     • 수동운전 제어: 장비 디버깅, 수동 조그 시작/정지, 버튼 및 푸시풀 방식을 통한 패널 수동 제어.

     • 안전보호회로: 비상 정지 재설정 및 잠금 가능 머시룸 헤드 액추에이터를 통한 안전 도어 인터록 보호.

     • 산업 일반 자동화: 포장, 인쇄 및 전자 제조 장비에 대한 고주파 위치 제어 및 다중 액추에이터 연결.

8. VM 시리즈 모델 선택 비교

한 문장 요약

     SOLH VZM500(VZM5) 시리즈 5/2-way 기계식 밸브는Rc1/8 표준 포트, Cv0.6 중대형 유량, 전체 시리즈 다기능 액추에이터 및 유연한 설치 모드, 자동화된 이중 실린더 동기 제어 및 공압 회로 스위칭 시스템의 표준 주류 핵심 구성 요소입니다.
